 Campane e concerti storici - Regione Veneto

AREA II - ARCHIVIO STORICO (ARS)

Cap. ARS-H20 - Rassegna bronzi storici - Pag. ARS-H20.10

Gli argomenti trattati sono stati inseriti da Ing. Arch. Michele Cuzzoni nel 2013 - © Copyright 2007- 2024 - e sono desunti dalla documentazione indicata in Bibliografia a fondo pagina




Antica Campana dei Fonditori Ruffini-Partilora 1796



INDICE:





Per gentile concessione (marzo 2013) del Proprietario, si presentano di seguito il rilievo, l'analisi scientifica, le notizie storiche e l'iconografia di questa campana del 1796 in ottimo stato di conservazione.

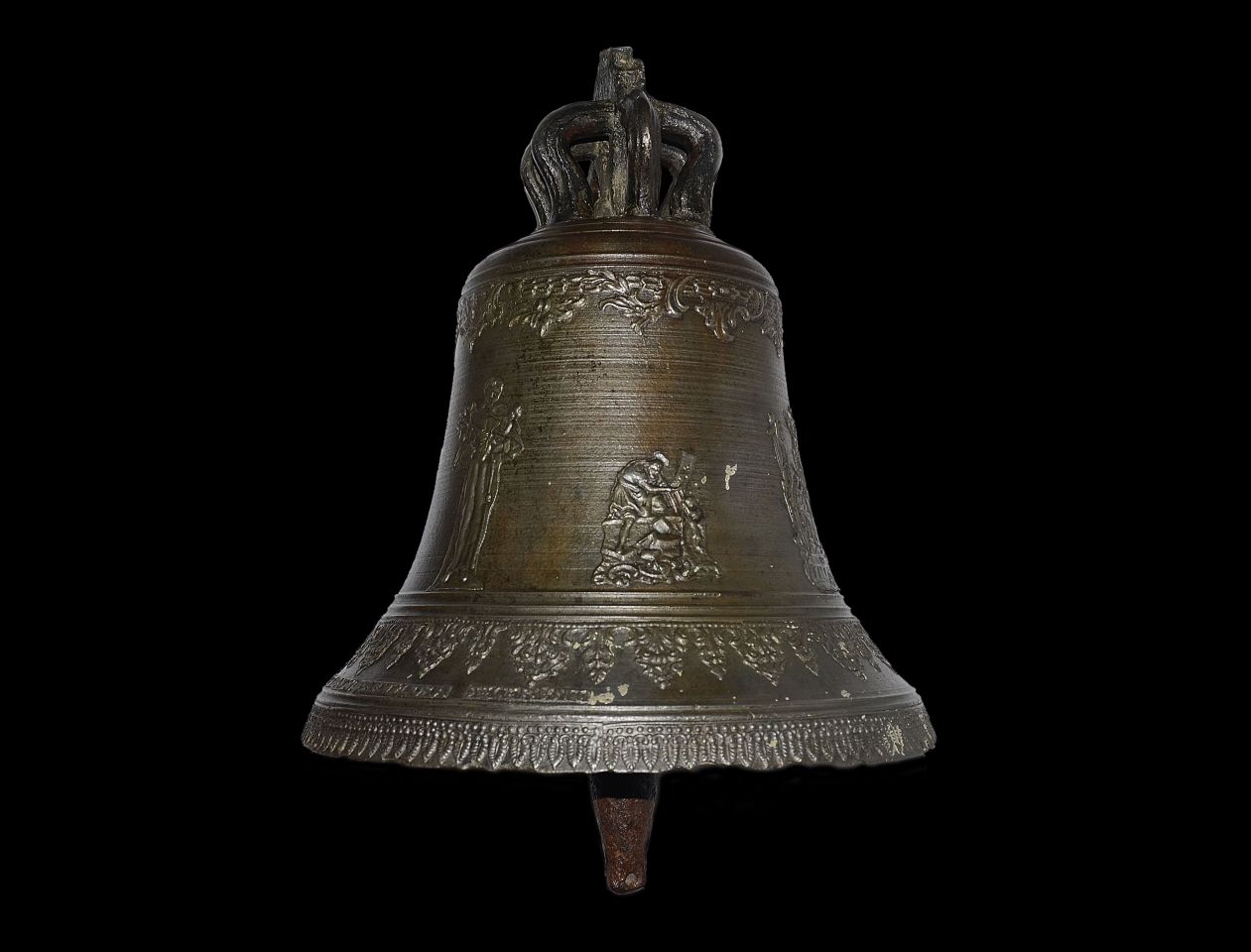

Foto 01 - La campana



INDICE



Facendo riferimento a quanto esposto nella Sezione Scientifica I di questo portale, Capitolo I03, pagina "I03-04 Rilievo di una campana esistente", si presentano i dati forniti dal Proprietario:



Diametro di bocca "D": 385 mm Spessore di battuta "s": 30 mm
Diametro superiore "d": 204 mm Diagonale del fianco "d' ": 305 mm
Altezza interna "Hi": 310 mm Peso: 34 Kg  (*): compreso il batacchio: 35,5 kg
Altezza totale campana: 450 mm Nota emessa presunta: La#4 crescente (Frequenza ca. 950 Hz)

Dicitura: "JOSEPH RUFFINI ET ANT. PARTILORA FECERUNT" - Data: "MDCCXCVI"



Traduzione: "Giuseppe Ruffini e Ant. Partilora fecero" - "1796".

INDICE



Utilizzando i dati precedenti, si effettua l'analisi geometrico-materica della campana.



Indice di Tipologia di Sagoma ITS = 0,077922 Valore per una campana tendenzialmente a sagoma pesante.
Indice percentuale del Diametro di bocca I%D = 52 % Valore per una campana tendenzialmente a sagoma leggera.
Indice percentuale di Diagonale del fianco I%d' = 79 % Valore per una campana tendenzialmente a sagoma medio-leggera.
Indice percentuale di Altezza interna I%Hi = 80 % Valore per una campana tendenzialmente a sagoma medio-leggera.
Indice percentuale di pesantezza Ip = 595 Valore per una campana tendenzialmente a sagoma media.
Indice percentuale di robustezza Ir = - 5,61 Valore per una campana tendenzialmente a sagoma medio-leggera.

Sulla base di questi dati si può dedurre che la sagoma della campana è tendenzialmente di tipo medio-leggero.



INDICE



Foto 02 e 03 - Dettaglio della Firma dei Fonditori

La firma dei fonditori è quella di Giuseppe Ruffini e di "ANT." Partilora.

Si tratta di Anton Maria Partilora, (deceduto tra il 1801 e il 1806), poiché la campana è del 1796.



INDICE

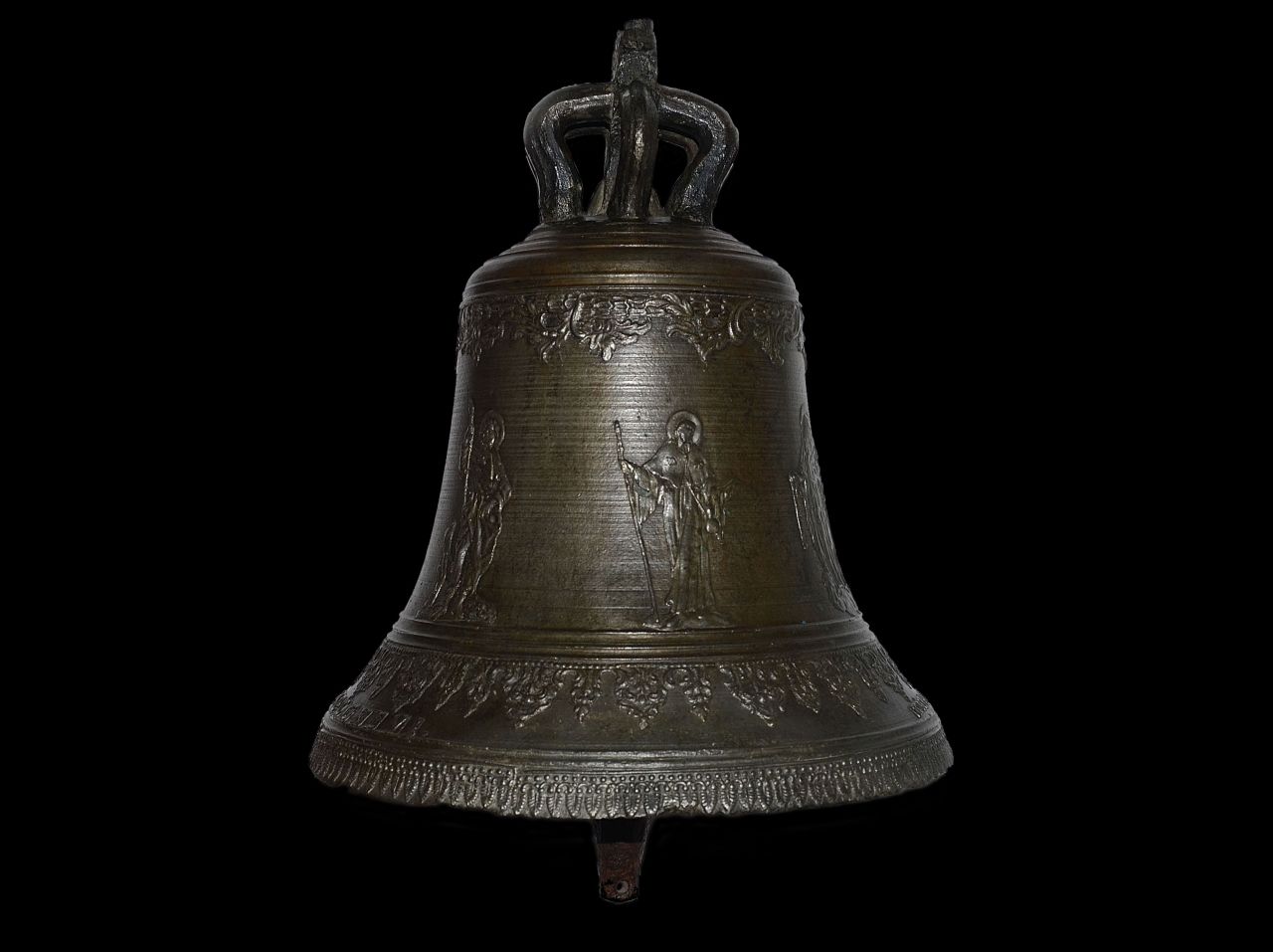

Foto 04 - La campana nel suo insieme

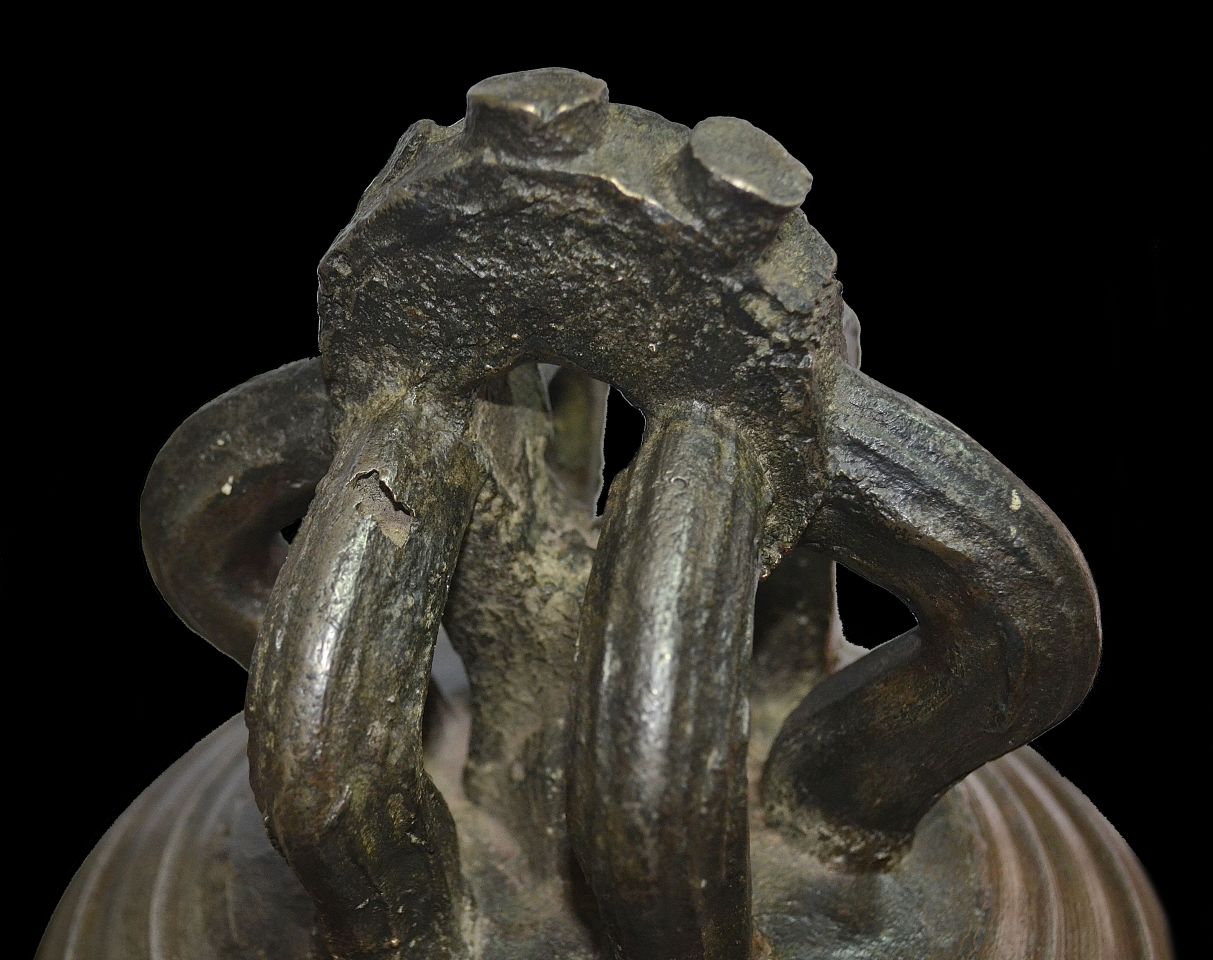

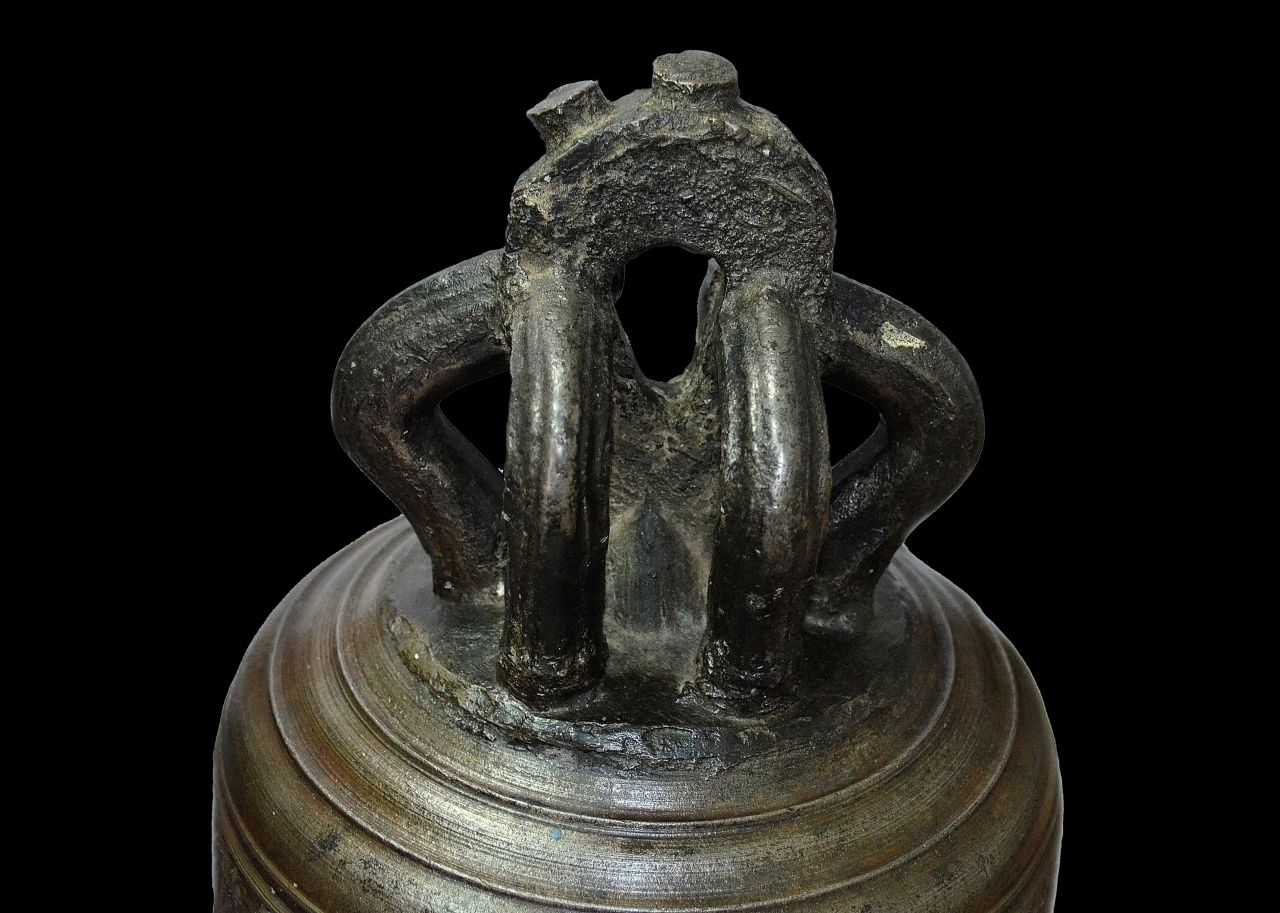

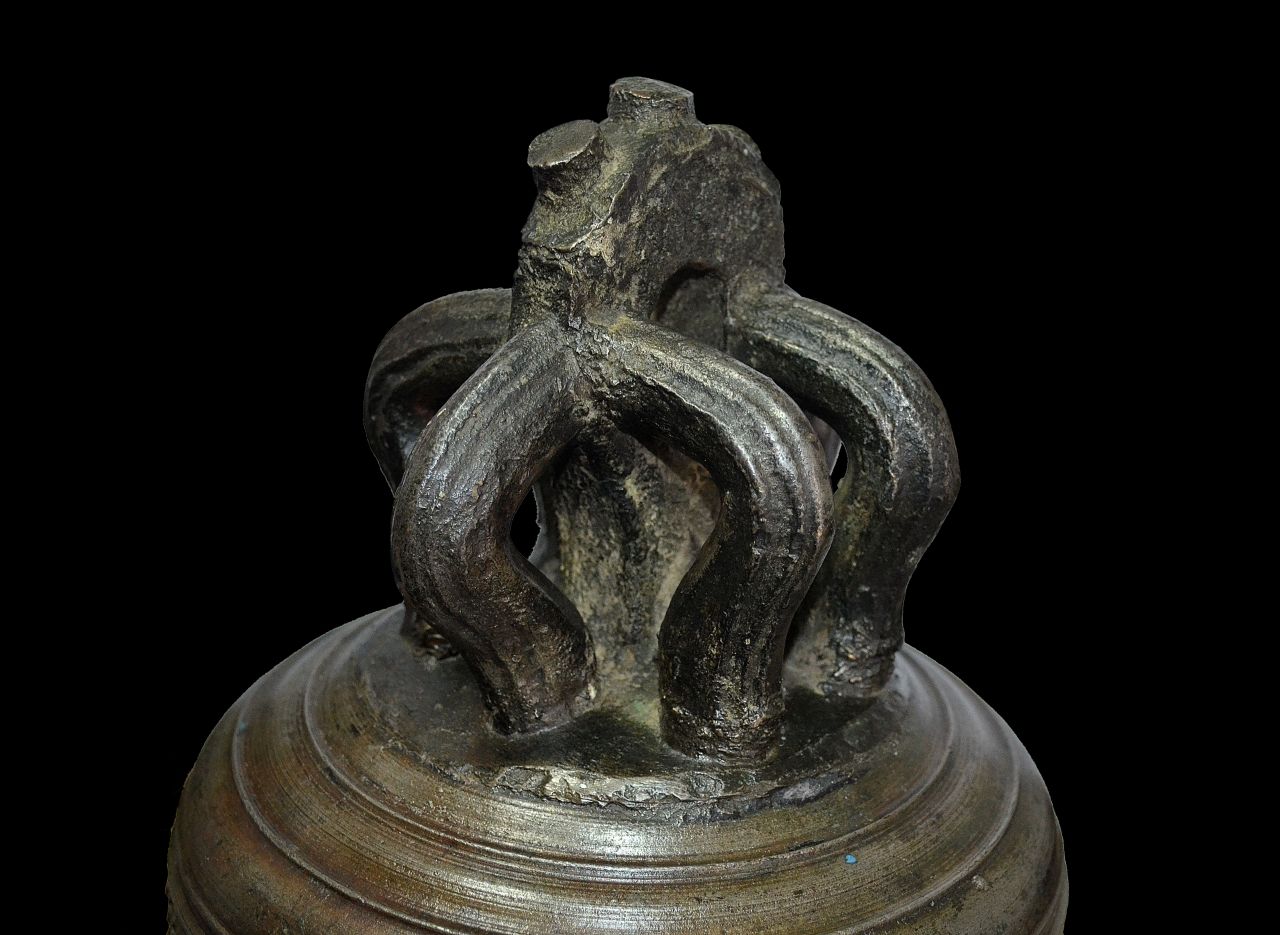

Foto 05 - Dettaglio 01 delle trecce con ponte e posizione dei canali di colata

Foto 06 - Dettaglio 02 delle trecce con ponte e posizione dei canali di colata

Foto 07 - Dettaglio 03 delle trecce con ponte e posizione dei canali di colata

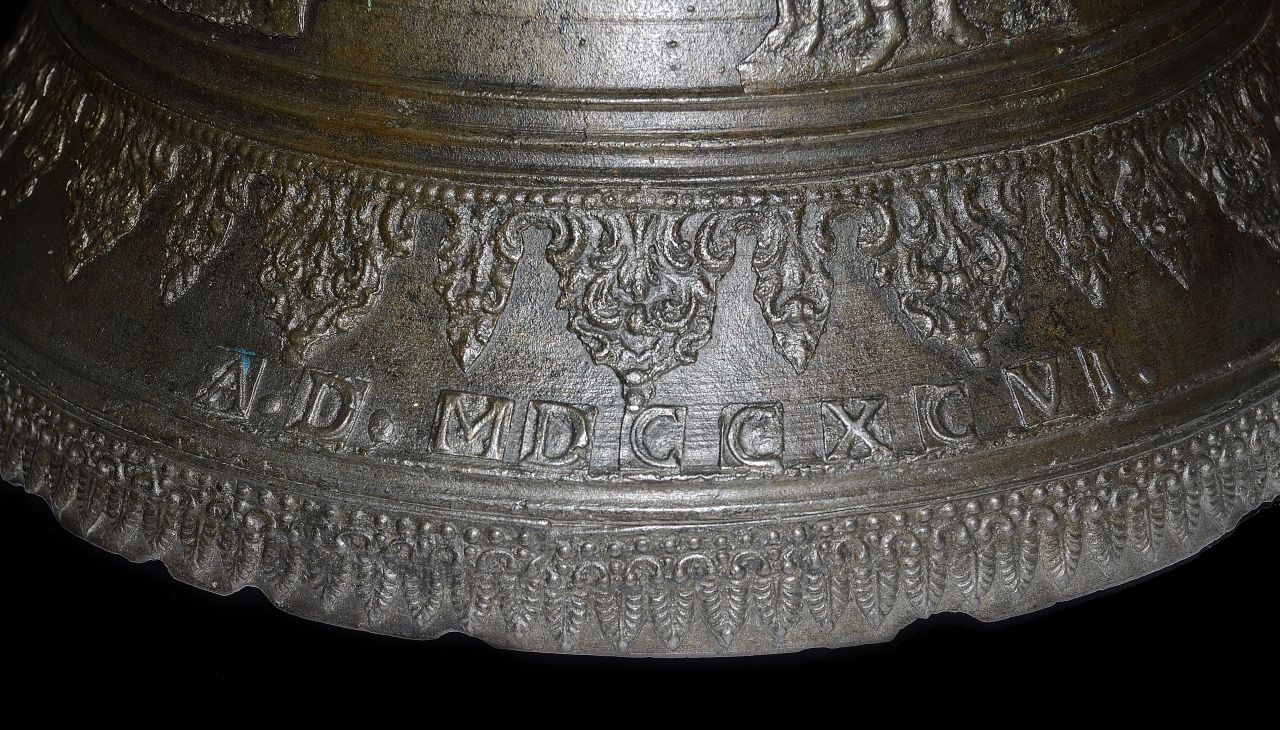

Foto 08 - Dettaglio della Data di fusione

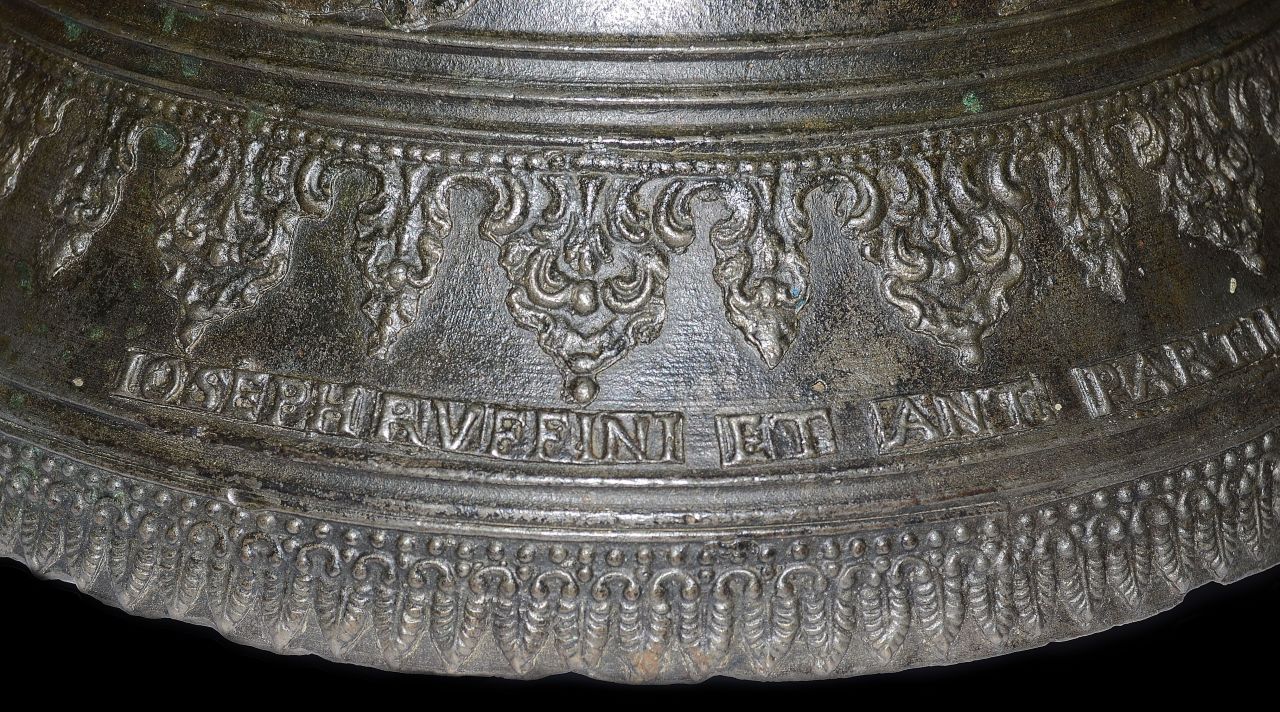

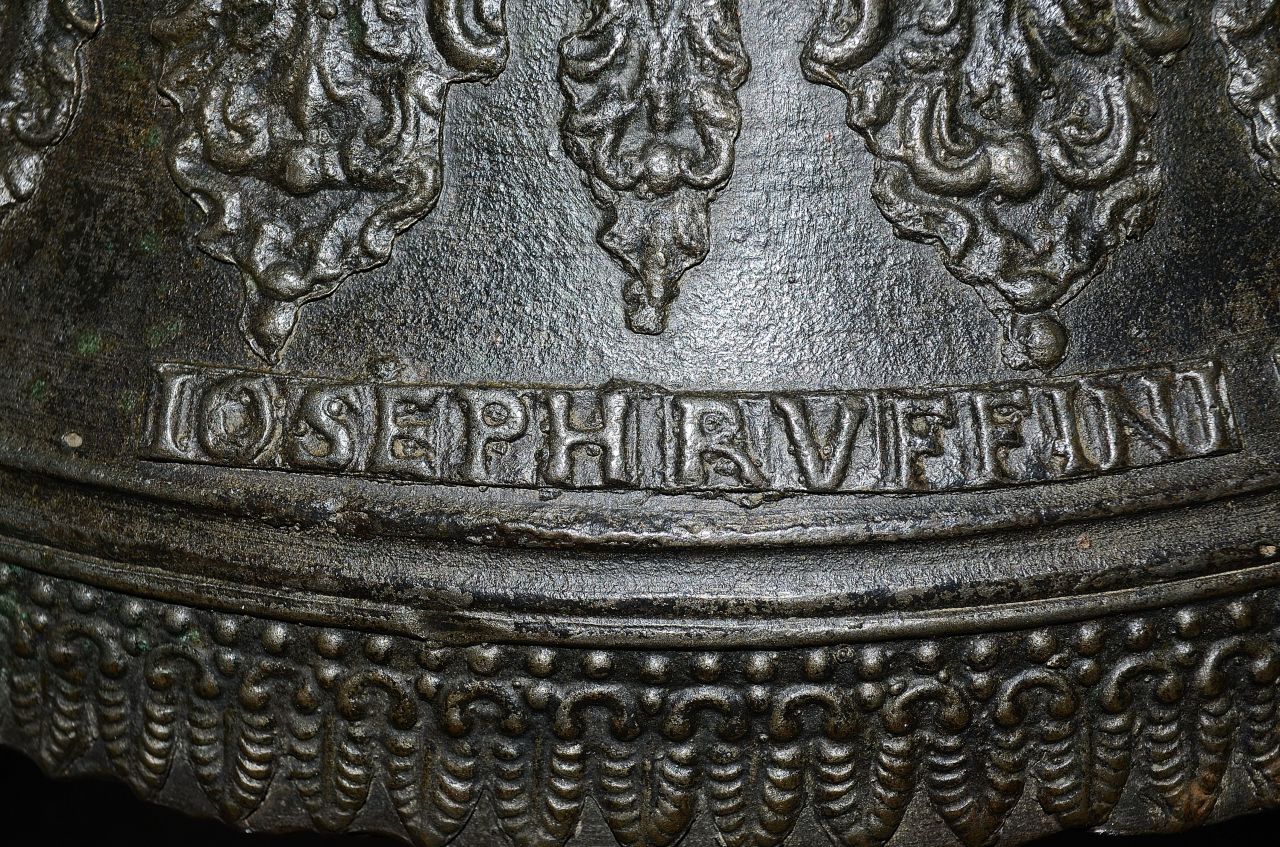

Foto 09 - Dettaglio 01 della Firma dei Fonditori

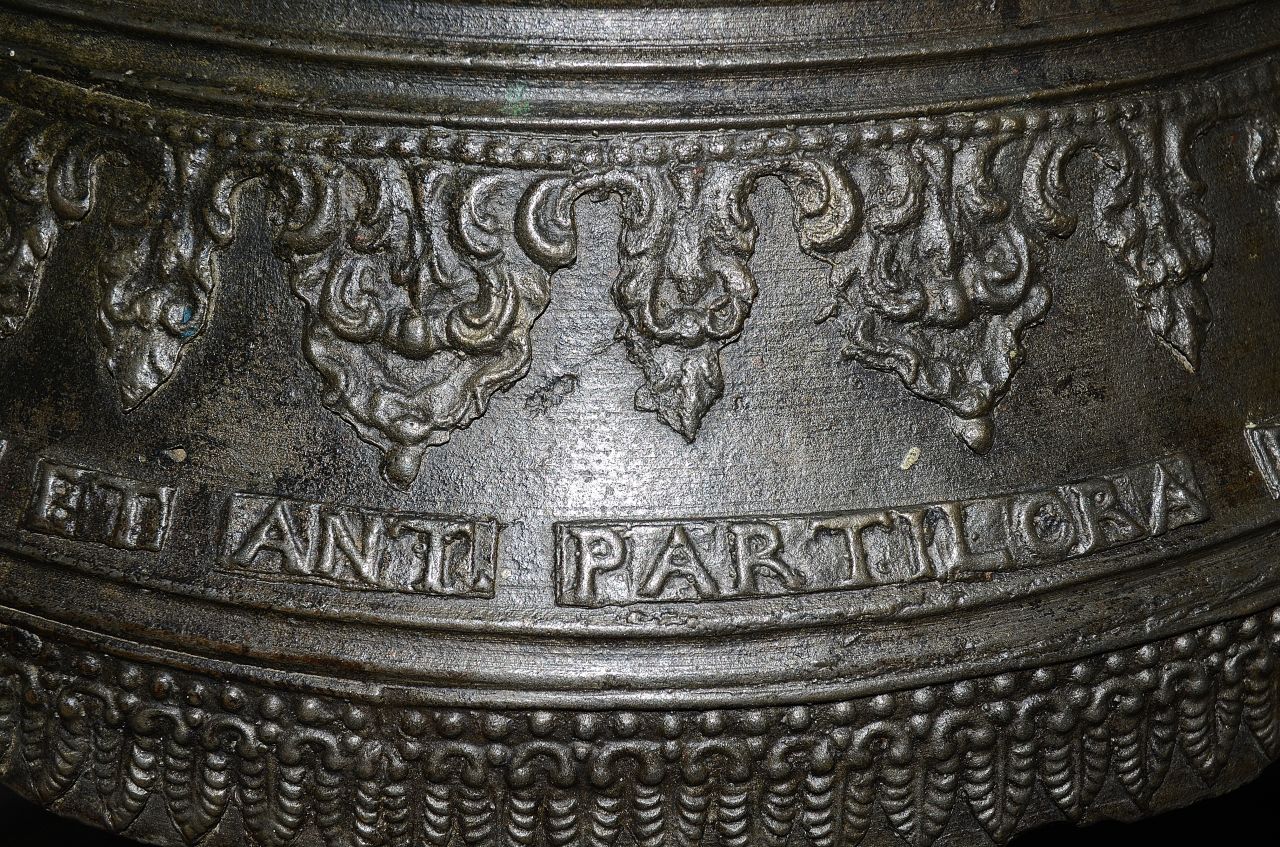

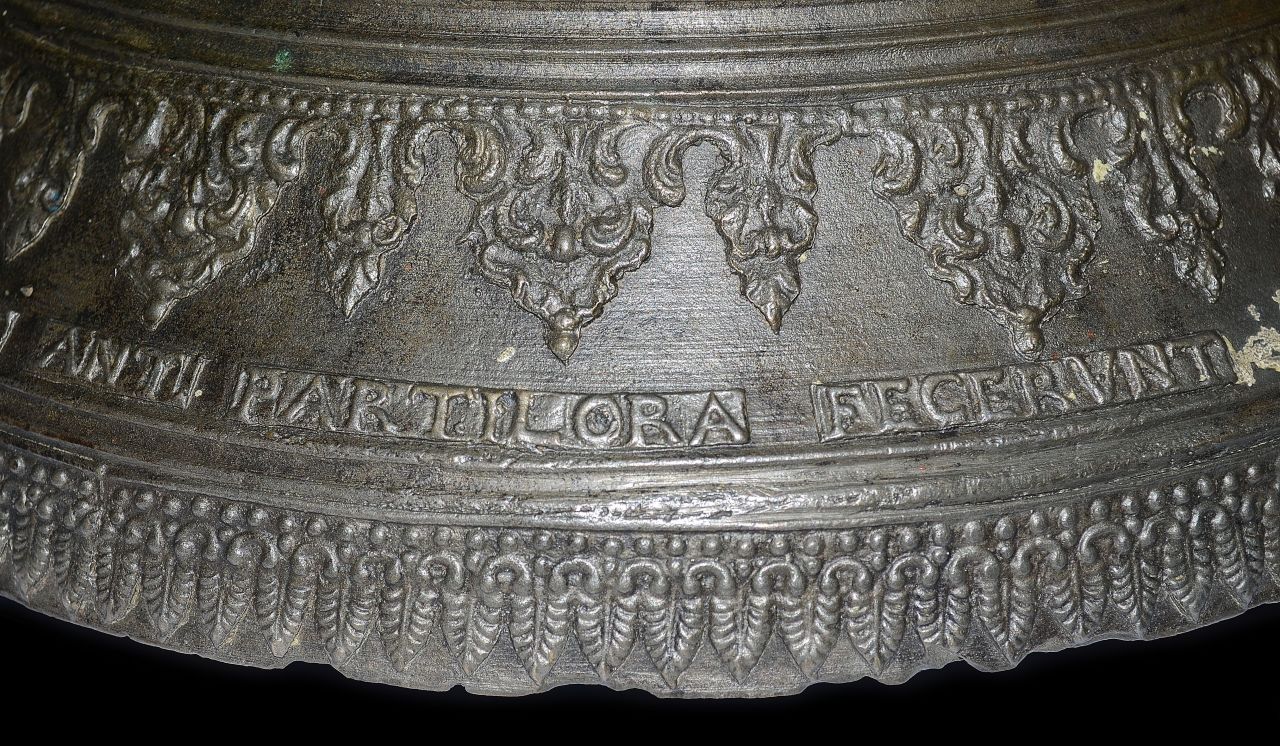

Foto 10 - Dettaglio 02 della Firma dei Fonditori



Foto 11 - Dettaglio 03 della Firma dei Fonditori

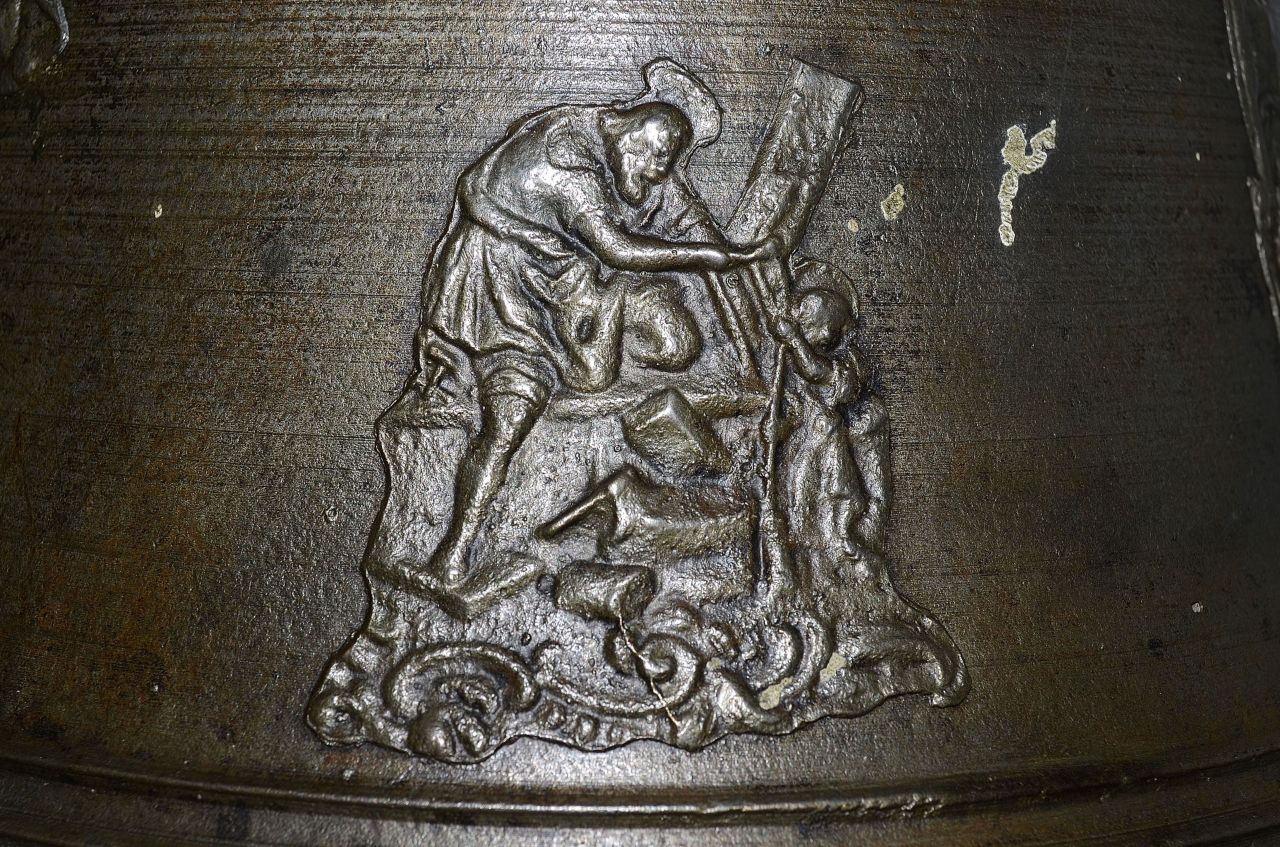

Foto 12 - Dettaglio 01 - San Giuseppe falegname con il piccolo Gesù

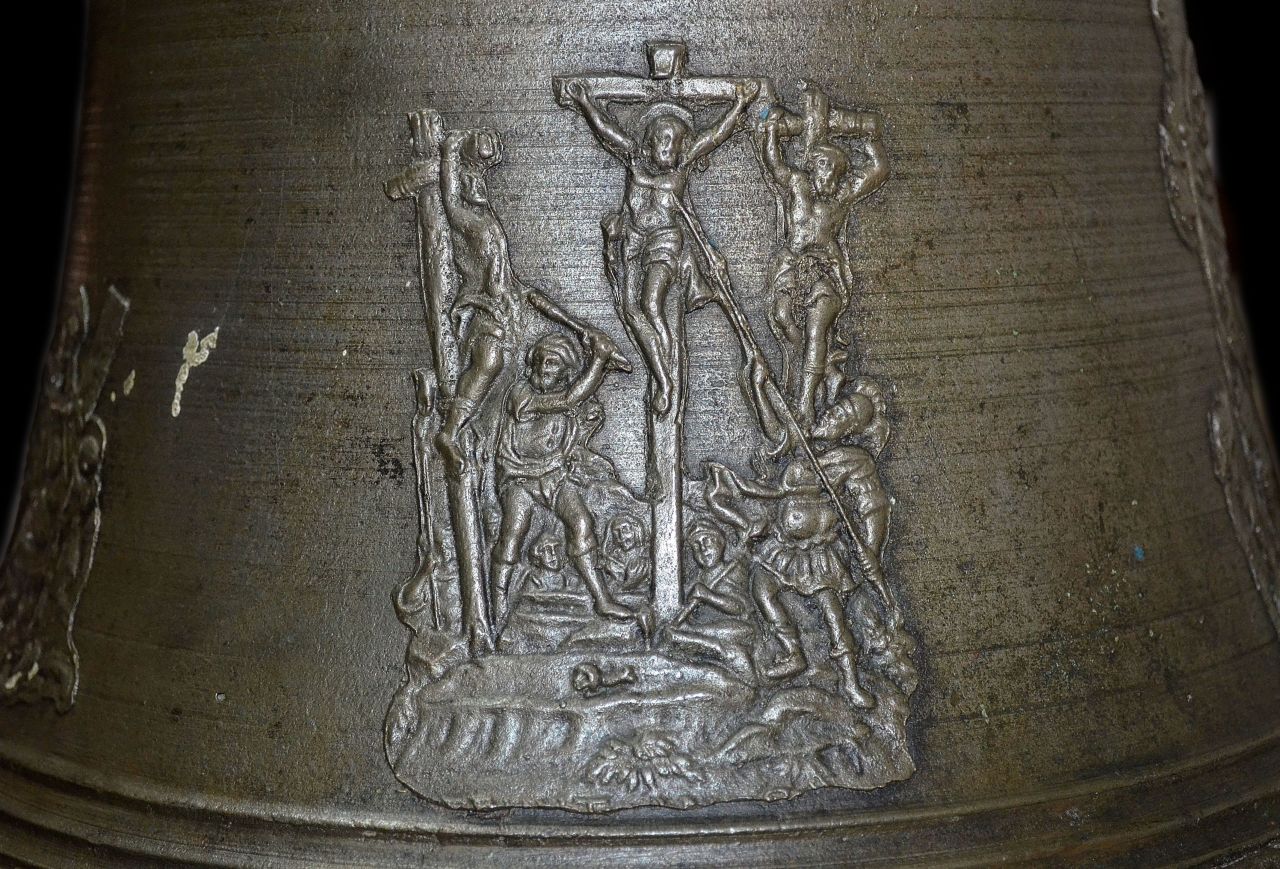

Foto 13 - Dettaglio 02 - La Morte di Gesù: il colpo di lancia e la rottura delle gambe degli altri condannati

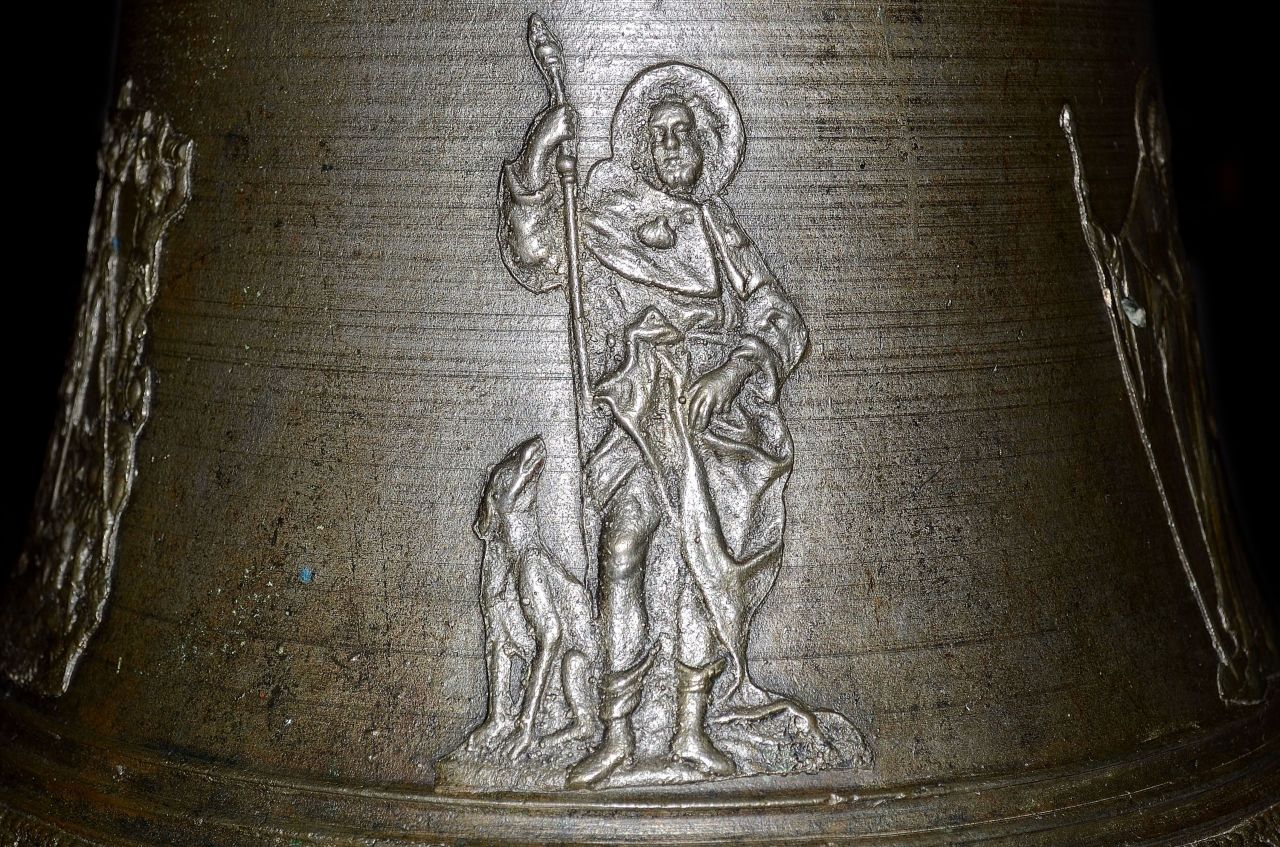

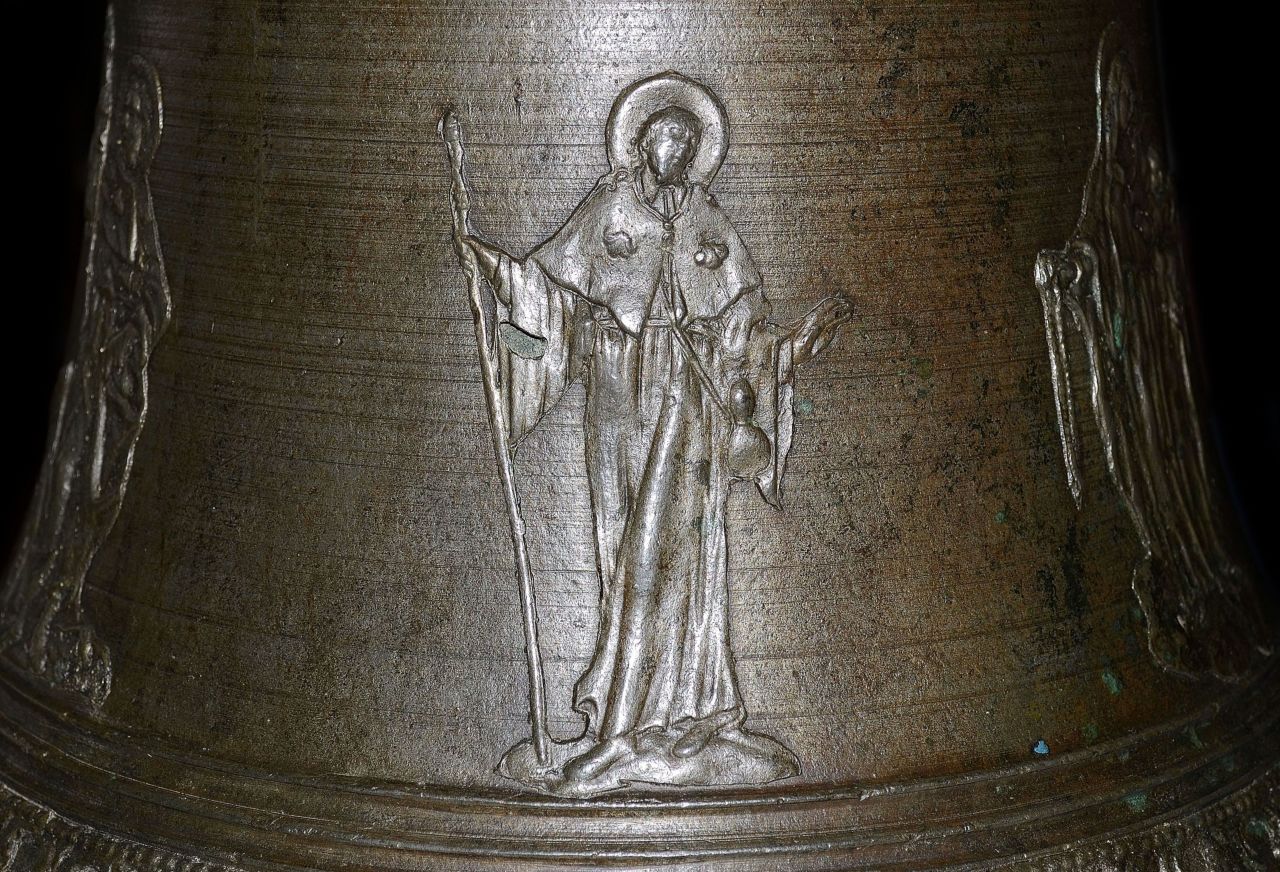

Foto 14 - Dettaglio 03 - San Rocco



Foto 15 - Dettaglio 04 - San Gerardo (patrono di Gallinaro - FR)

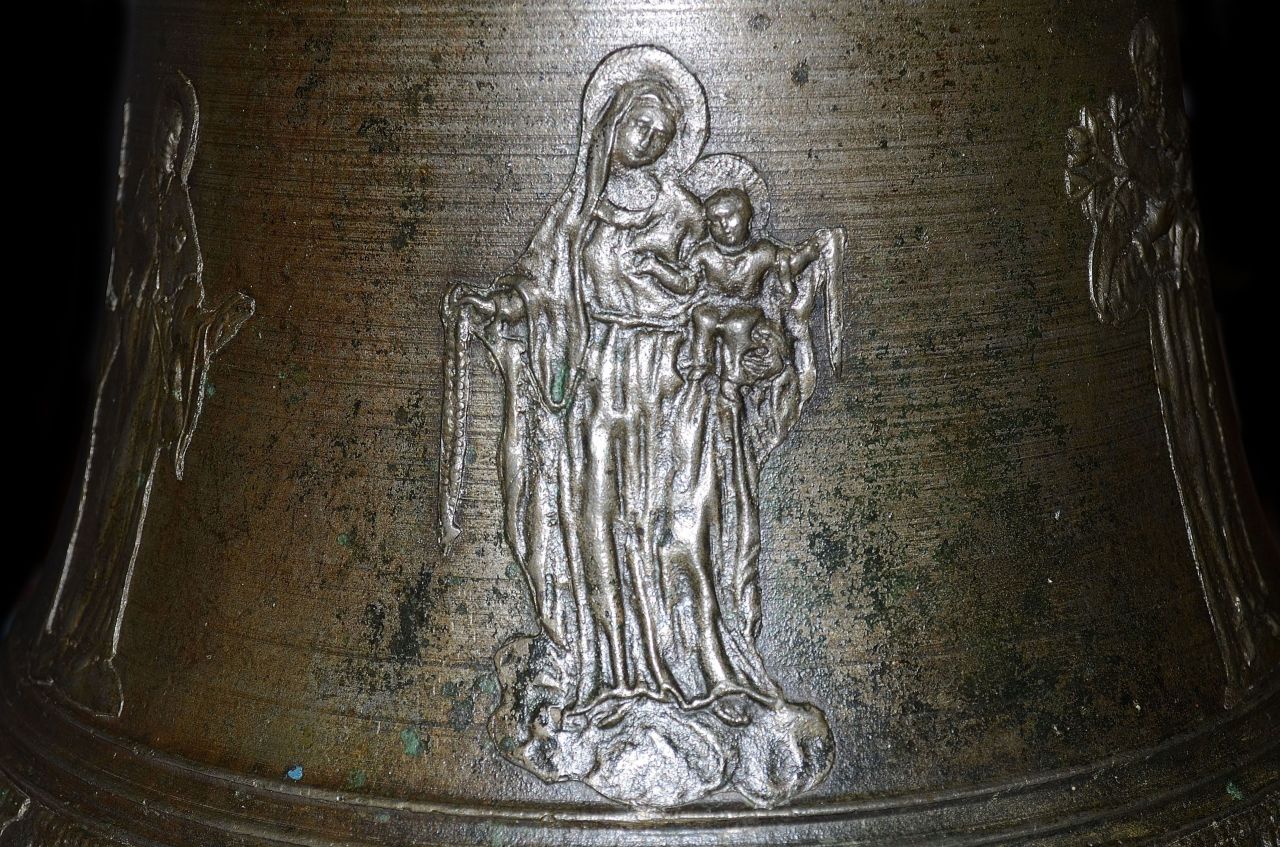

Foto 16 - Dettaglio 05 - Madonna del Rosario con il Bambino Gesù

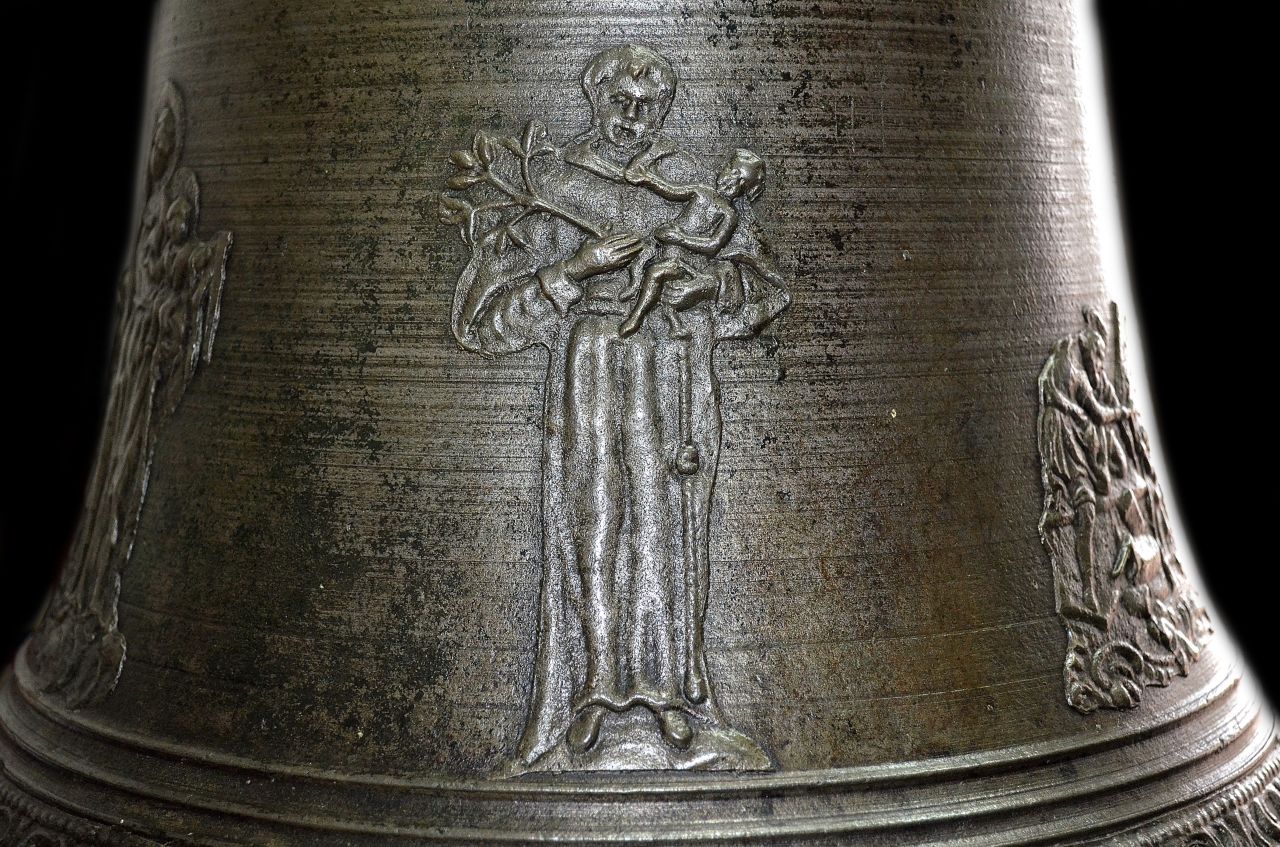

Foto 17 - Dettaglio 06 - Sant'Antonio da Padova con il Bambino Gesù



Foto 18 - Interno



Foto 19 - Interno, il battaglio

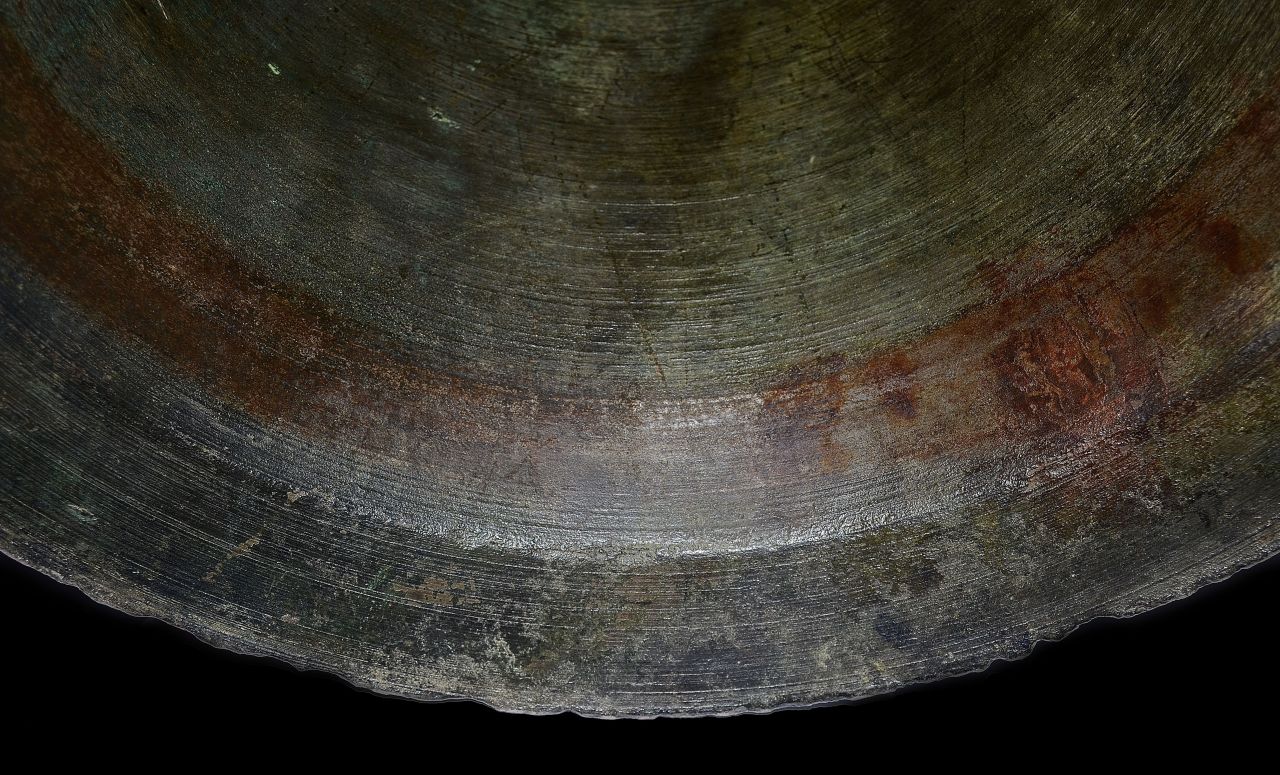

Foto 20 - Interno, il punto di battuta

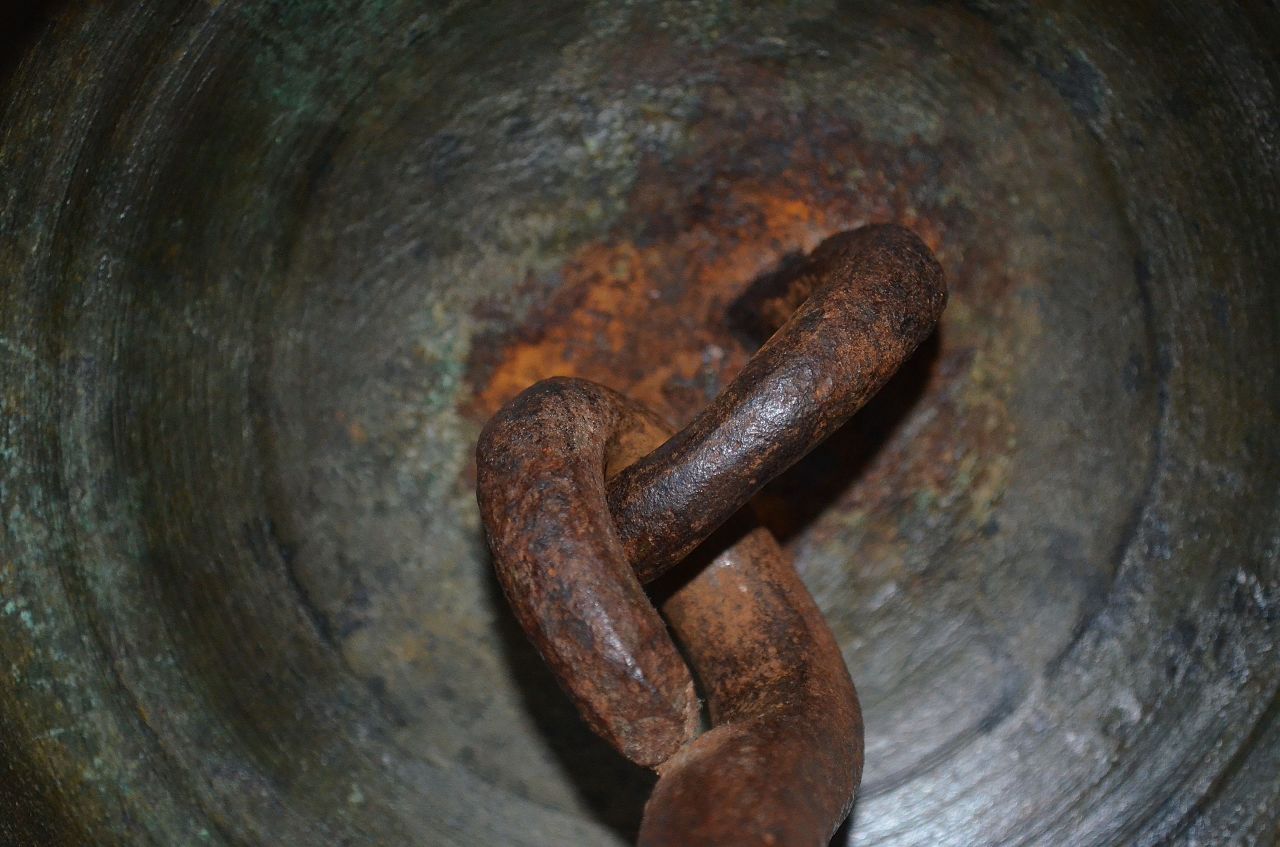

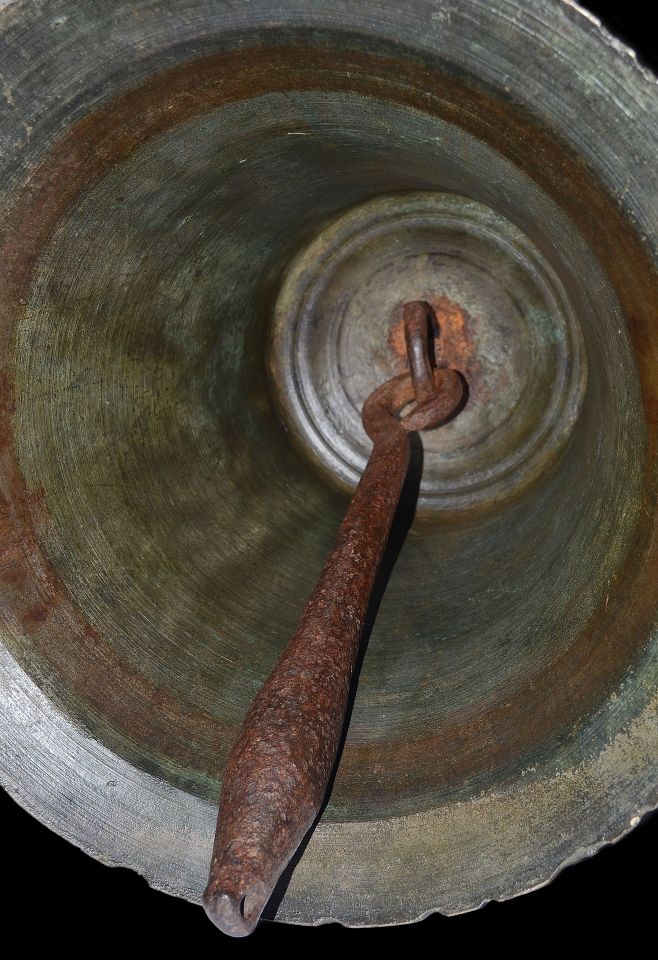

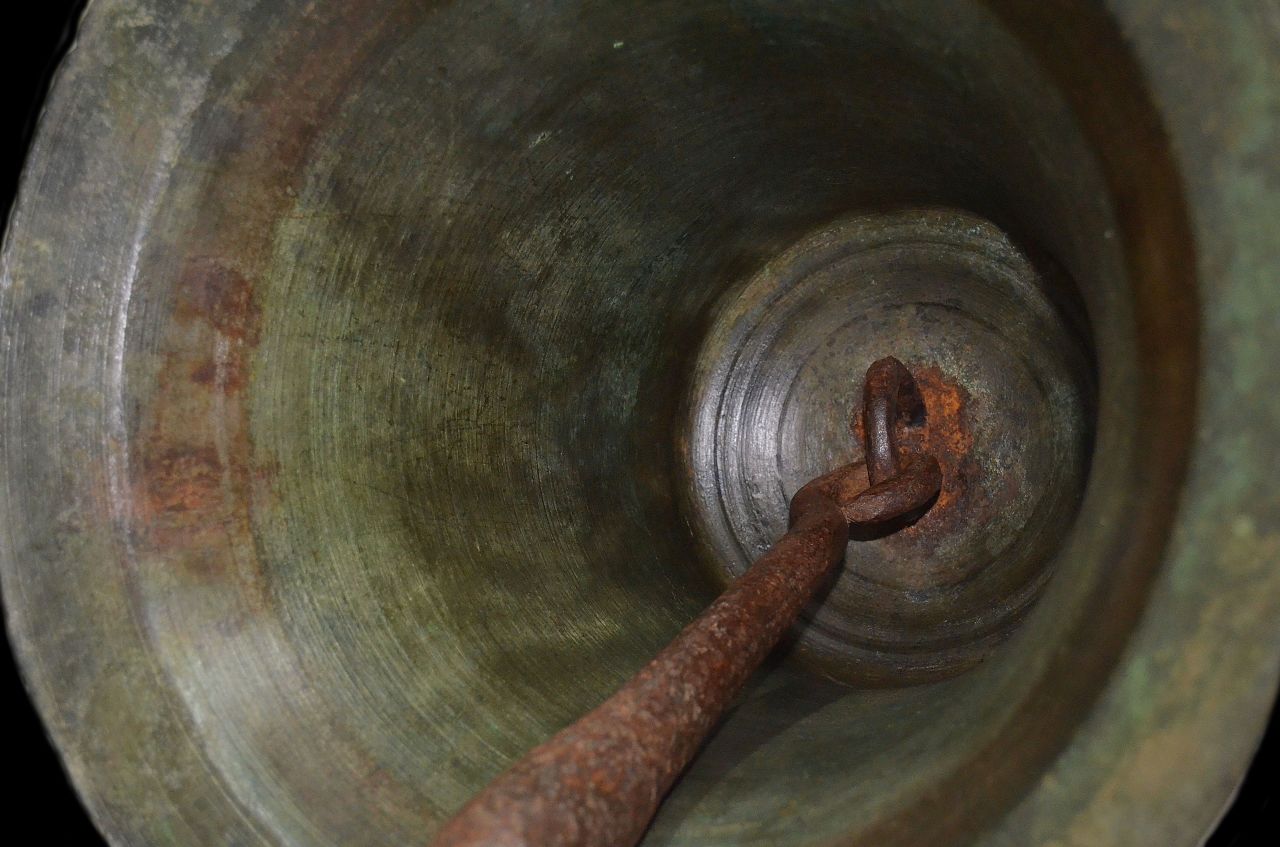

Foto 21 - Interno, dettaglio dell'anello di aggancio del battaglio

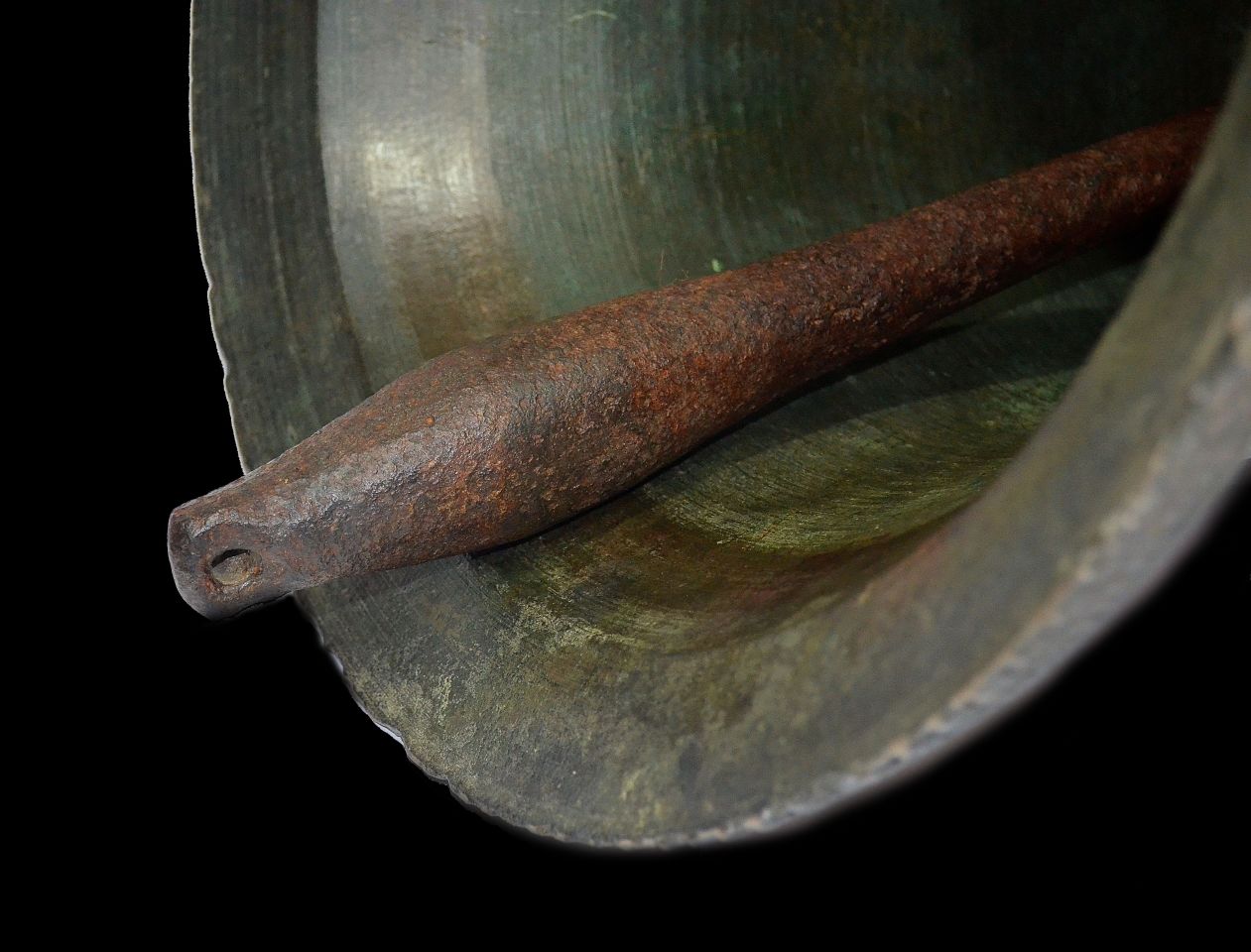

Foto 22 - Interno, dettaglio del corpo tronco-conico del battaglio

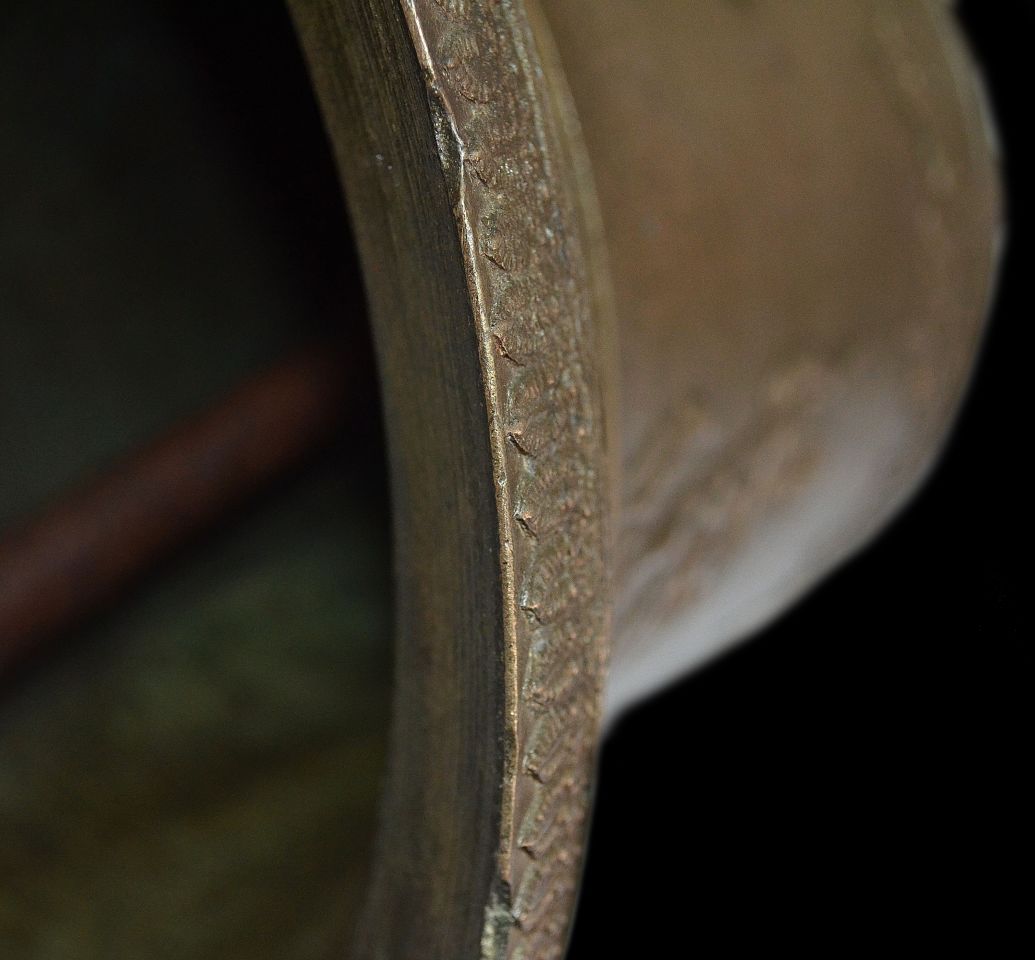

Foto 23 - Dettaglio dello spessore del punto di battuta

INDICE









Portale "Ingegneria e Campanologia" - Autore - Sommario - Mappa del Sito - Home

Bibliografia

Bib-ST-000 - Testo di Ing. Arch. Michele Cuzzoni

Immagini, dati geometrici a cura del Proprietario della Campana.
