(FE) - Ferrara: Cattedrale
Il
campanile del Duomo di Ferrara conta 5 Campane:
Nome
Fonditore e data
Diametro in cm
Altezza e peso
Nota
grossa
detta "il Giorgione"
155
(h.
165) kg 2.224
Do3 +6,25/100
mezzana
De
Poli 1969
107,5
Fa3 -25/100
mezzanella
Carlo Ruffini 1781
97,5
Sol3 - 12,50/100
piccola
De
Poli 1969
86,5
La3 -25/100
piccola del "maggiore"
Carlo Ruffini 1781
72,5
Do4 -12,50/100
Quattro delle 6 maniglie che formano la corona della campana maggiore del Duomo
di Ferrara, sono state rifatte nel corso del Settecento a causa dello strappo
delle medesime avvenuto durante una suonata.
In
quell'occasione la campana cadde a terra con violenza e si danneggiò gravemente.

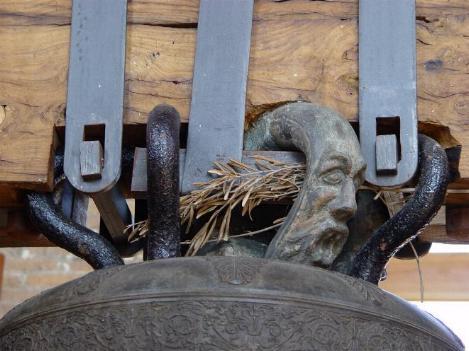

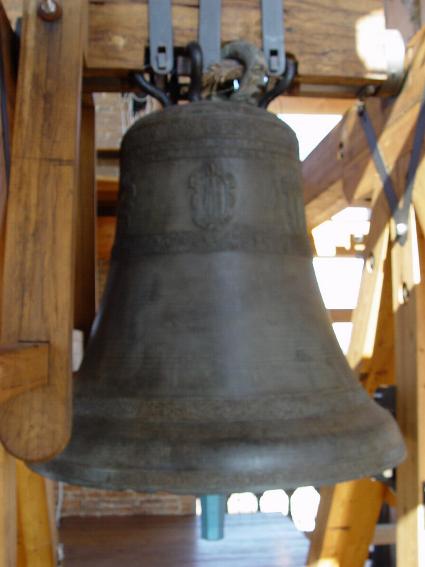

01 - Corona: Riparazione con maniglie in ferro forgiate a mano da un Fabbro
di Padova nel Settecento

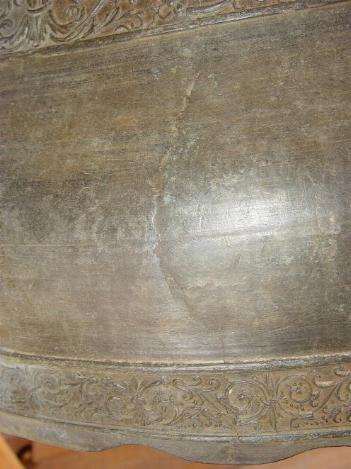

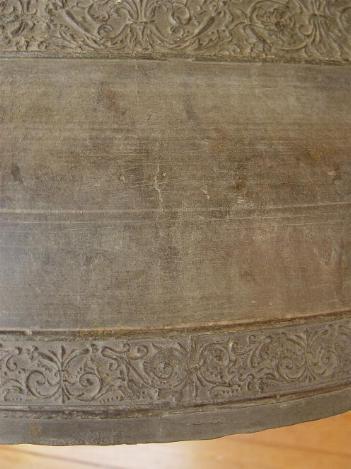

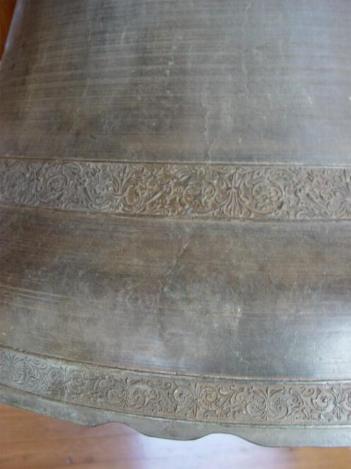

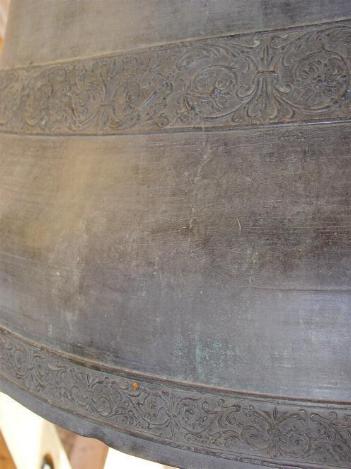

02 - Bordo sinistro
03 - Bordo sinistro
04 - Bordo sinistro

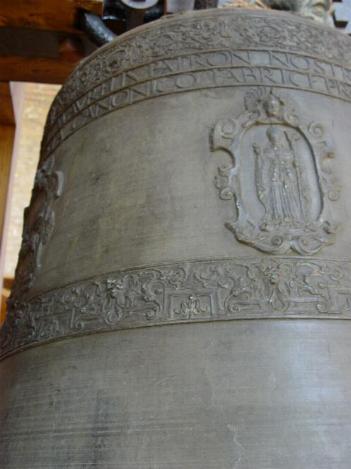

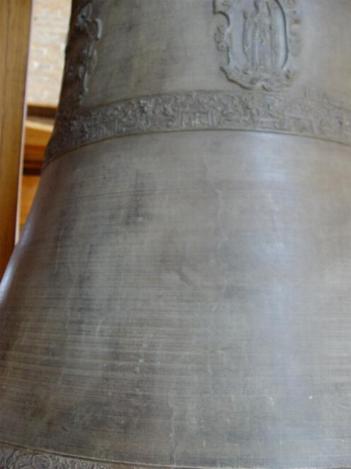

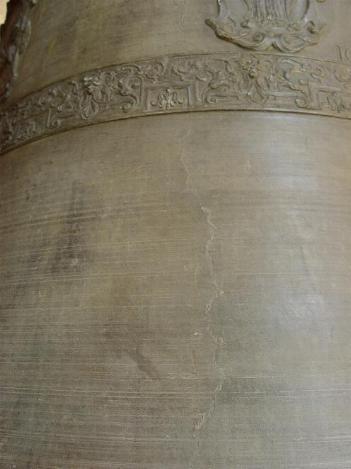

05 - Mantello
Il "Fabbro di Padova", fatto intervenire per le riparazioni, forgiò manualmente le nuove maniglie. Per rinforzare la zona delle maniglie nuove fu eseguita una cucitura con aggiunta di bronzo nel cielo della campana (emiciclo di sinistra, osservandola dall'interno).
|
|
|
|

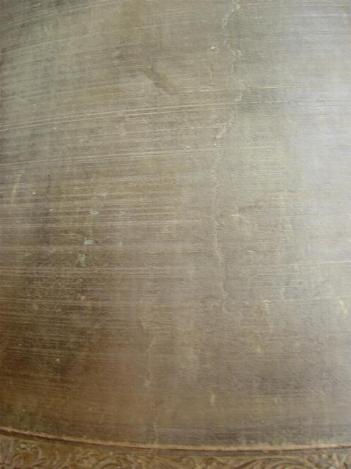

06 - Bordo |
07 - Bordo |
 |
 |
| 08 - Mantello | 09 - Mantello: |
La resa sonora attualmente appare un poco ovattata.
Sarebbe interessante appurare presso gli archivi ecclesiastici del Duomo di
Ferrara, se vi siano documenti storici che riferiscano dell'accaduto, ed
eventuali testimoniante delle modalità di riparazione in uso a quei tempi. (La
ricerca continua...).
10 - Mantello

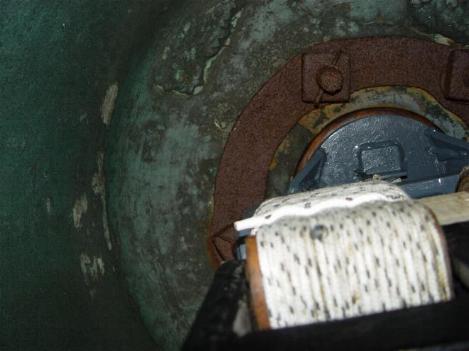

11 - Cielo della campana (calotta dall'interno)
A destra è evidente la traccia di una saldatura con fusione
aggiuntiva onde irrobustire la zona - soggetta a notevolissimi sforzi di
trazione e compressione durante il movimento della campana - a garanzia di
perfetta tenuta delle nuove maniglie in ferro applicate dopo la rottura. A
sinistra "cielo" originario.

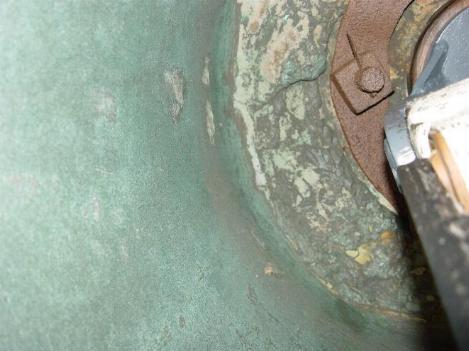

12 - Cielo della campana (calotta dall'interno)
A sinistra in basso il "cielo" originale. In alto presso il
bullone è evidente la traccia della saldatura con fusione aggiuntiva .

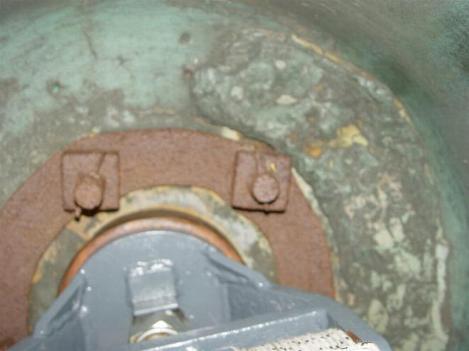

13 - Cielo della campana (calotta dall'interno)
A sinistra e in basso è evidente la traccia della saldatura
con fusione aggiuntiva; lo spessore è di cm 3 in media.

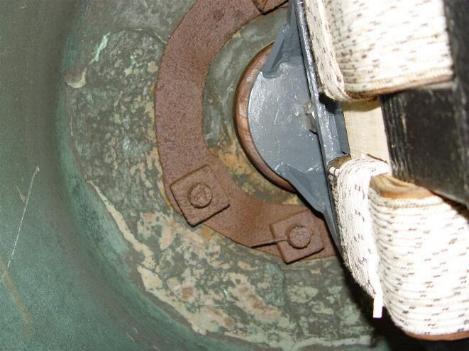

14 - A SINISTRA: Cielo della campana (calotta dall'interno)
A sinistra in alto la traccia della saldatura con fusione
aggiuntiva; lo spessore è di cm 3 in media.
Il salto evidenzia lo spianamento dell'aggiunta per
raccordarsi con la superficie originaria. Il "salto" è di 1 cm verso il
bordo (a sinistra) e di 2 cm a destra verso il battaglio.
