2012 - Progetto: Campanile di S. Carlo B. - Torrazza Coste (PV)

Progetto e direzione lavori: Ing. Arch. Michele Cuzzoni - Sannazzaro de' Burgondi (PV)



INDICE:



Qui il progetto di restauro delle campane.





Il Campanile Monumentale di Torrazza Coste

 Cronologia storica della torre dalle origini (1625) ai Lavori di Restauro Interni 2012







Progetto e Direzione Lavori: Ing. Arch. Michele Cuzzoni

La presente cronologia è realizzata attingendo ai Documenti storici dell’Archivio Parrocchiale,
riordinati e catalogati da Ing. Arch. Michele Cuzzoni nel 2011.
Data Evento


IL SEICENTO: Istituzione della Parrocchia di San Carlo Borromeo


1625 Costituzione della nuova Parrocchia: gli abitati dell’attuale capoluogo, di Cadé, Boffalora, Castellaro, Riccagioia e Cascine sparse si staccano dalla Parrocchia di S. Antonino per erigersi in Comunità autonoma.

Costruzione nuova chiesa (navata centrale del presente edificio)


1629

Si pagano: (Fig. A a destra)

- il muratore Mastro Andrea costruttore del campanile originario.

- il fonditore P. Tonia (di Pavia ?) che ha fuso le due campane.

- il magnano Mastro Matteo che ha realizzato il castello delle campane.

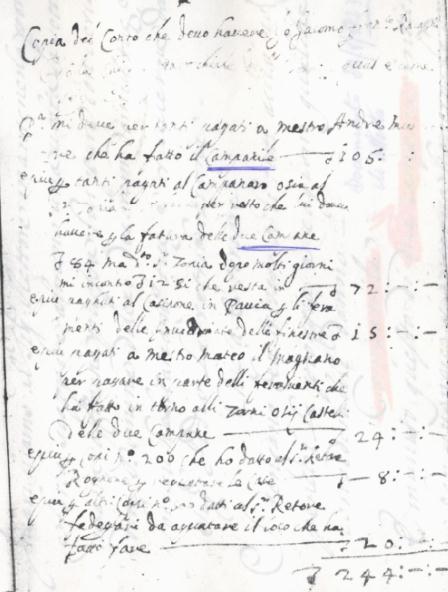

Fig. A - Copia del Manoscritto del 1629 (Libri di Conti)


1699

Restauri al castello delle campane.

Aggiunta di una terza campana realizzata dal Fonditore Valle di Pavia.

INDICE



IL SETTECENTO: Iconografia e stato della Parrocchia di San Carlo Borromeo


1705 Disegno della chiesa e del campanile. (Fig. B a destra)

Fig. B - Disegno presente in Archivio Comunale


1723 Visita pastorale che attesta il campanile con due campane. (Fig. C a destra)

Fig. C - Copia del Manoscritto del 1723 (Cartella Visite Pastorali)

INDICE


L'OTTOCENTO: Nuovo concerto di Campane, notizie varie, restauri urgenti da effettuarsi al castello delle campane

1809 Disposizione imperiale per il regolamento del suono delle campane.

1811 Disposizione vescovile che vieta il suono delle campane durante i temporali violenti, dopo la distruzione della chiesa di Forotondo.

5 luglio

1813

Realizzazione del nuovo concerto di tre campane in Fa#3 fuso dal milanese Michele Comerio.


1874

1878

Ripetuti restauri al castello delle campane fatiscente e pericolante.

I documenti seguenti, indicati in corsivo, si riferiscono a questi urgenti restauri.


1874

Lettera del Sottoprefetto di Voghera che avverte di affrettarsi nelle riparazioni del castello delle campane, onde evitare pericoli di crollo.


20 ottobre 1874

Deliberazione del Consiglio Comunale a favore di una seconda messa festiva. Avviso di presa in considerazione del sussidio a favore del restauro del castello delle campane.


28 ottobre 1874

Lettera del Sottoprefetto di Voghera che avvisa delle ricerche in corso per ottenere la documentazione legale necessaria per la riparazione del castello delle campane.


9 novembre 1874

Lettera del Sottoprefetto di Voghera che invita il parroco ad avvisare la Fabbriceria (denominazione ottocentesca del Consiglio degli Affari Economici parrocchiale) di concorrere alla spesa del rifacimento del castello delle campane.

Il Sottoprefetto suggerisce di far redigere il preventivo a un tecnico e quindi di far sapere se la cifra superasse le possibilità economiche della parrocchia. Quindi la Sottoprefettura avvertirà il Comune di partecipare alla spesa con un sussidio.


20 novembre 1874

Lettera del Sottoprefetto di Voghera che invita il parroco ad inviare il bilancio per approvare il sussidio a favore dei restauri del castello delle campane.


5 gennaio 1875

Lettera del Sottoprefetto di Voghera che invita il parroco ad avviare i restauri alle campane mentre la Sottoprefettura si attiverà per il sussidio da parte del Comune.


30 maggio 1878

Lettera del Comune di Torrazza Coste che avvisa di iniziare i lavori al castello del campanone e di non suonarlo per nessun motivo essendo la struttura veramente pericolante.

INDICE



IL NOVECENTO: Nuovo campanile, aggiunta campane, elettrificazione e restauri


1911 Fotografia della chiesa con il vecchio campanile. (fig. D a destra)

Fig. D - Antica fotografia della Chiesa (Archivio Comunale)


1912

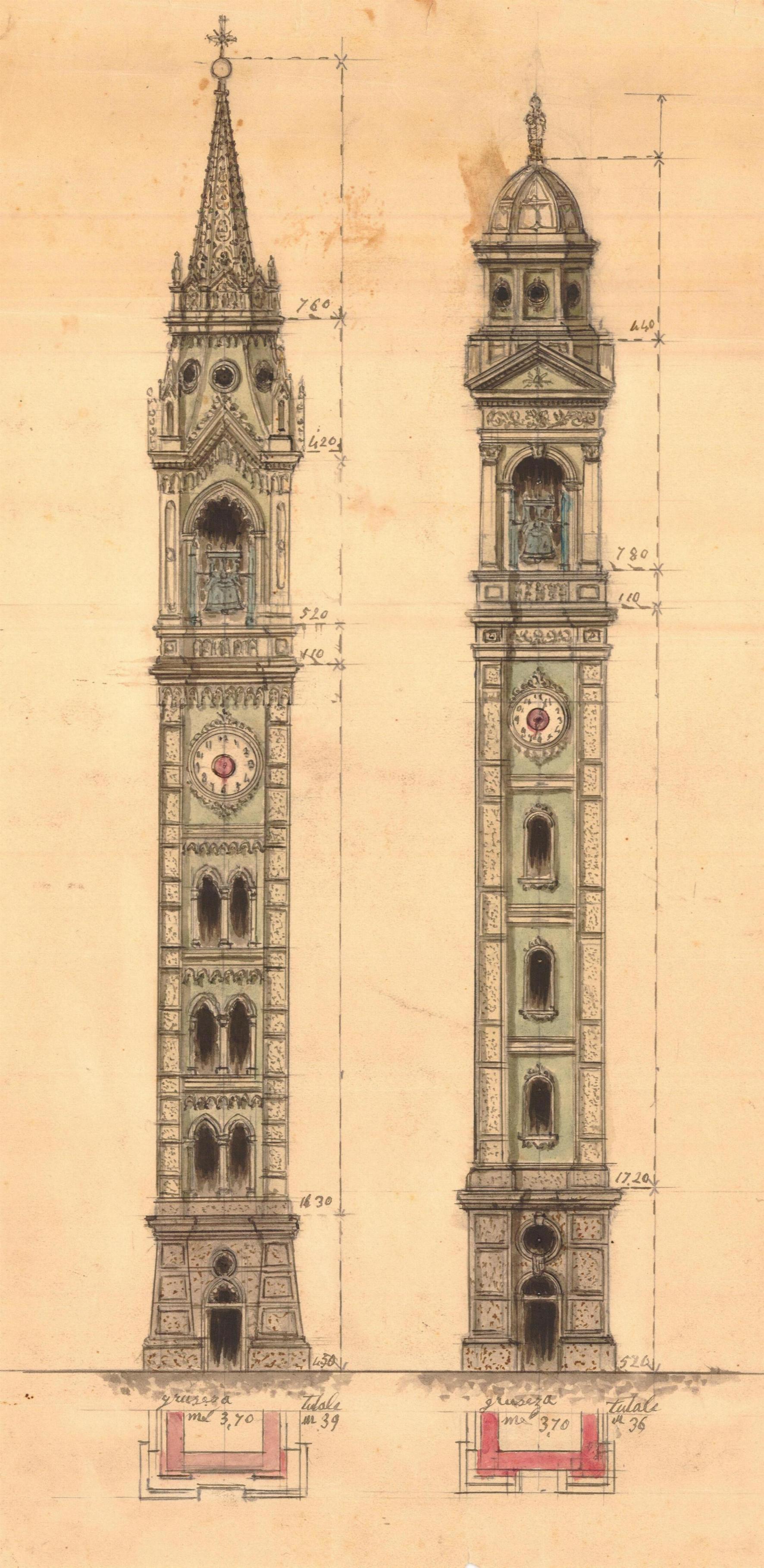

Realizzazione di bozzetti per il progetto del nuovo campanile ideato dall’arch. Giuseppe De Micheli di Cremona. La struttura ricorda il celebre Torrazzo (campanile della Cattedrale) di Cremona. (Fig. E a destra).

Inizio costruzione campanile nuovo: il basamento e la guglia sono tratti dal bozzetto di sinistra; il fusto e la cella dal bozzetto di destra.

Fig. E - Bozzetti di progetto (Cartella Disegni)

1914 Inaugurazione nuovo campanile con le tre campane esistenti del 1813.

11 marzo 1927 Arrivo e installazione delle due nuove campane realizzate nel 1926 dalla Fonderia Francesco Picasso di Recco. Tonalità: Si3 e Do#4.

17 marzo 1927 Facoltà di benedire le due nuove campane.

20 marzo 1927 Benedizione delle due nuove campane.

1953 Fotografia del campanile (Fig. F a destra)

Fig. F - Fotografia (Cartella Fotografie)


1971

Elettrificazione del suono delle campane ad opera della Ditta Trebino.

Restauri alla decorazione esterna del campanile. (Fig. G a destra)

Fig. G - Fotografia (Cartella Fotografie)



INDICE



Il Progetto di Restauro Interno - 2011 * 2012

Nel 2011 la Parrocchia avvertiva la necessità di restaurare l’apparato interno del campanile: le scale, i pianerottoli e le mura.

Il Parroco ha affidato a Ing. Arch. Michele Cuzzoni di Sannazzaro de' Burgondi l’incarico di redigere il Progetto di Restauro (Foto 01, 02) e la Direzione dei Lavori.

Nel 2012, tra gennaio ed aprile, si sono svolti i lavori, secondo il seguente schema cronologico:

Data Evento
Gennaio

Stato del campanile interno (Foto  da 03 a 10)

Costruzione ponteggio

Demolizione 1° pianerottolo e scala; ricostruzione solaio. (Foto 11)


Febbraio Demolizione 2° pianerottolo e scala; ricostruzione solaio. (Foto 12)

Demolizione 3° pianerottolo e scala; ricostruzione solaio. (Foto 13)


Marzo

Demolizione 4° pianerottolo e scala; ricostruzione solaio. (Foto 14)

Costruzione scale interne in acciaio di sicurezza.

Demolizione pianerottolo cella campanaria e scala; ricostruzione solaio in putrelle HEA 120 e laterizio. (Foto 15 e 16)

Consolidamento mura cella campanaria e impermeabilizzazione solaio. (Foto 17)

Demolizione pianerottolo piano terra e scala; ricostruzione solaio in putrelle HEA 120 e laterizio. Realizzazione nuovo telaio finestra al 1° piano. (Foto 18)

Costruzione telaio finestra.

Inserimento scale di acciaio interne. (Foto da 19 a 23)

Costruzione scale lignee piano terra. (Foto 24)

Realizzazione botole di passaggio materiali a tutti i solai interni.


Aprile

Completamento arredi lignei interni; tinteggiatura piano terra e cella campanaria; illuminazione interna campanile e cella campanaria.

(Altre immagini complessive: Foto da 30 a 42)



INDICE



Immagini di Progetto e dal Cantiere

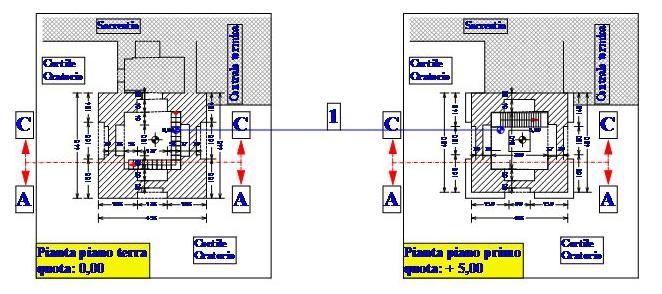

Fig. 01 - 2011 - Estratto progetto (Piante) - Ing. Arch. Michele Cuzzoni

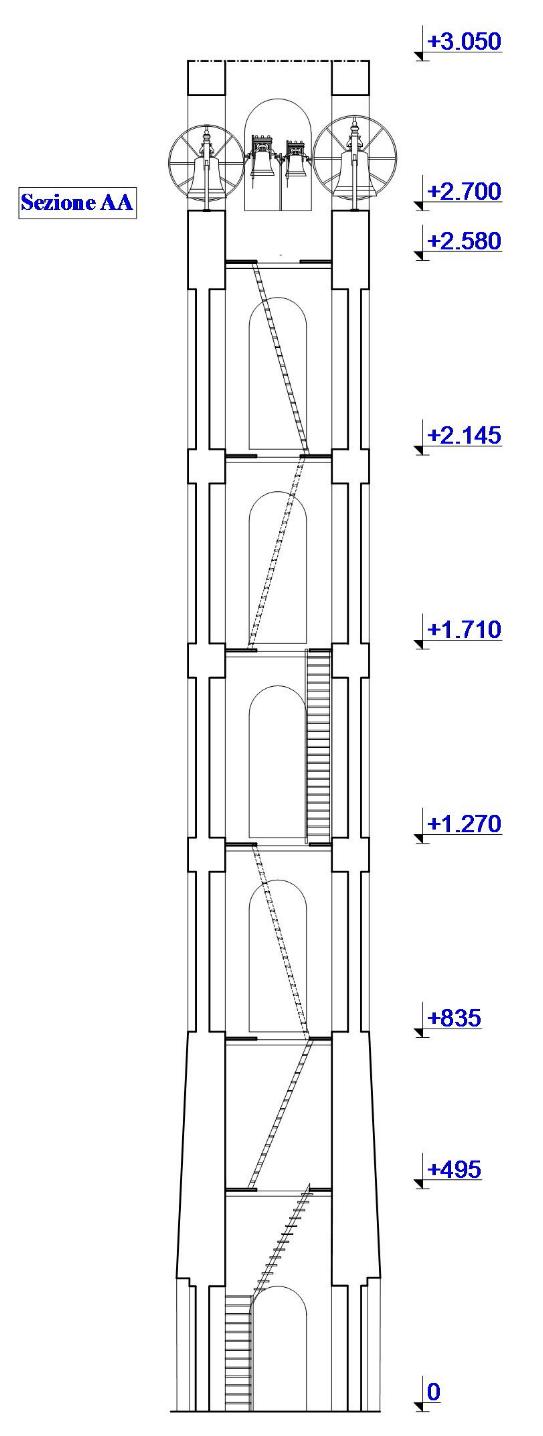

Fig. 02 - 2011 - Estratto progetto (sezione) - Ing. Arch. Michele Cuzzoni

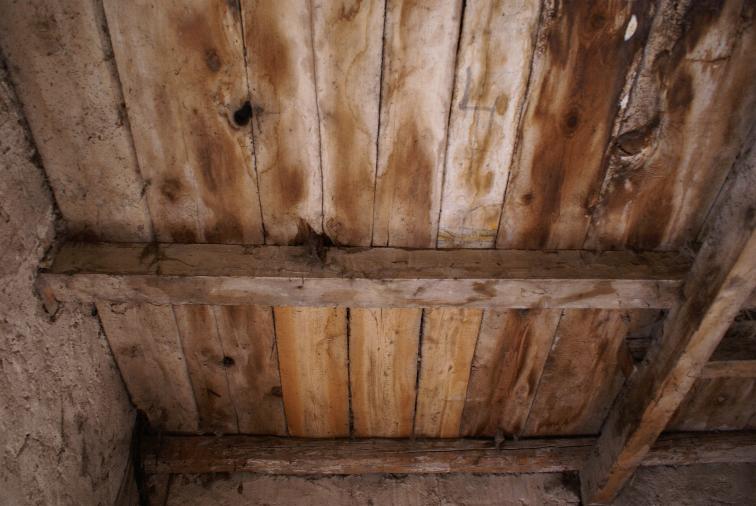

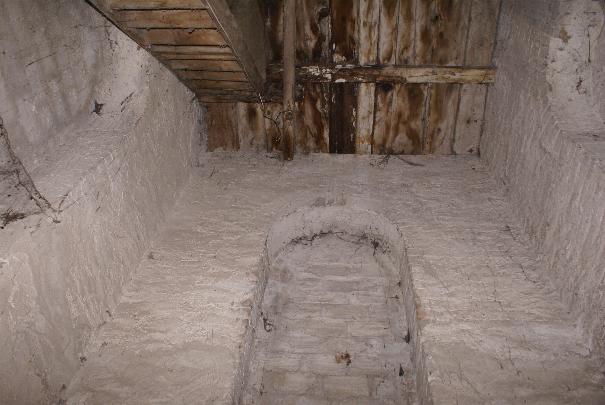

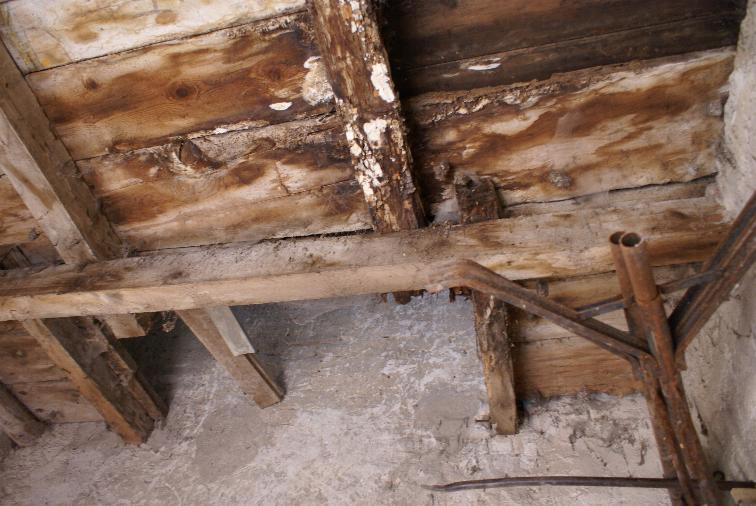

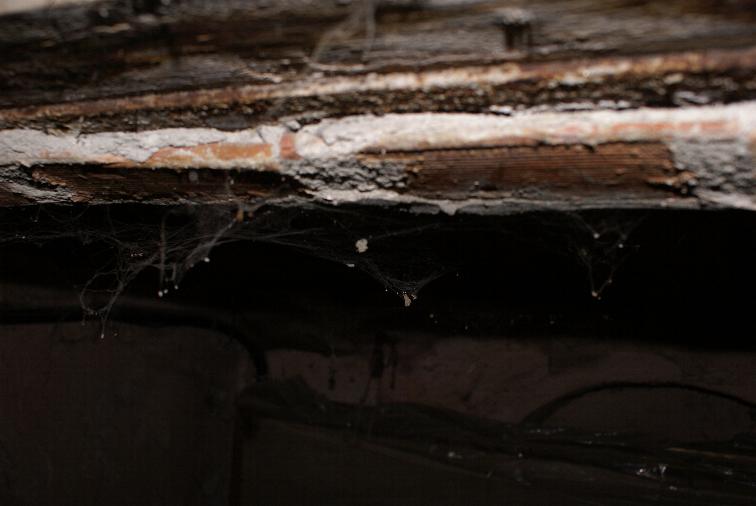

Fig. 03 - Gennaio 2012 - Stato del primo solaio

Fig. 04 - Gennaio 2012 - Stato del secondo solaio



Fig. 05 - Gennaio 2012 - Stato del terzo solaio

Fig. 06 - Gennaio 2012 - Stato del quarto solaio

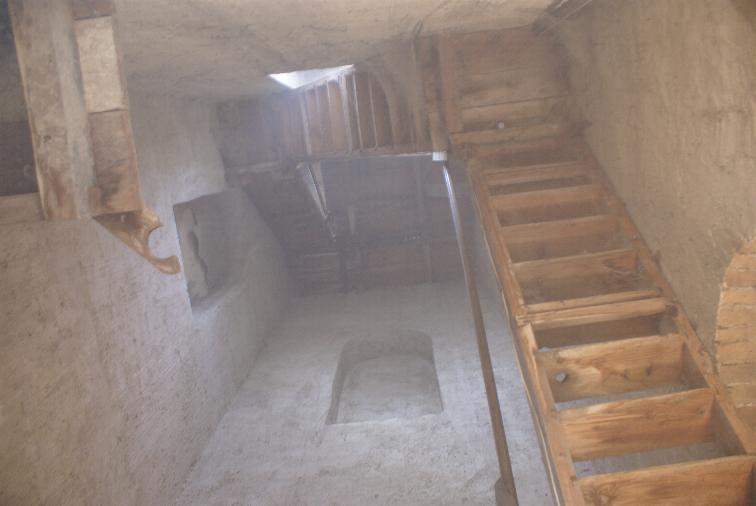

Fig. 07 - Gennaio 2012 - Stato delle scale Fig. 08 - Gennaio 2012 - Stato del solaio della cella campanaria

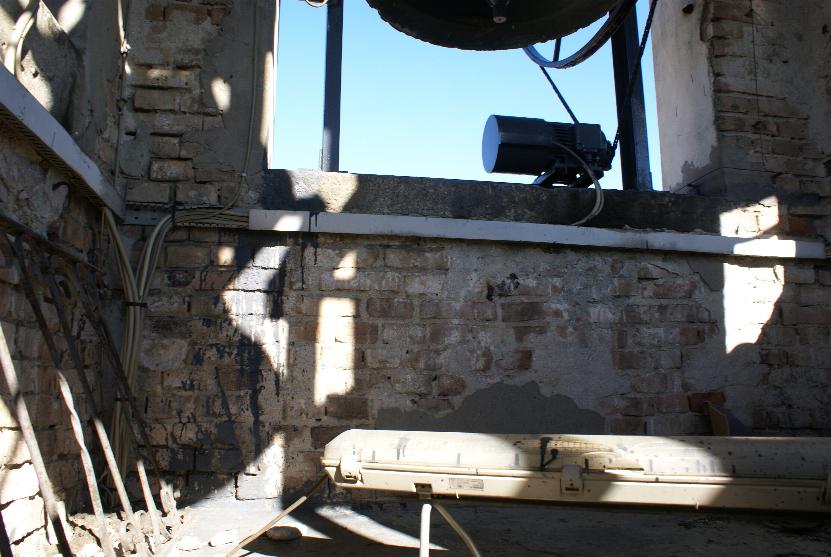

Fig. 09 - Gennaio 2012 - Stato della cella campanaria Fig. 10 - Gennaio 2012 - Stato della cella campanaria

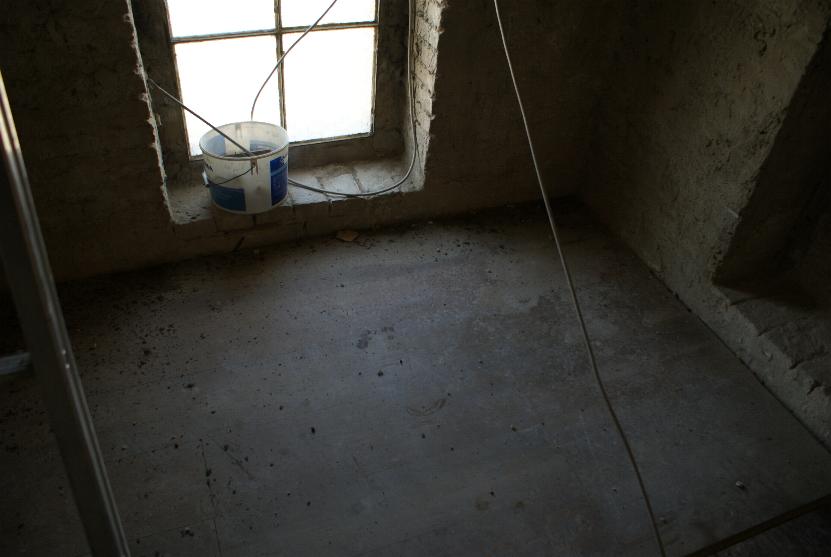

Fig. 11 - Gennaio 2012 - Costruzione primo solaio Fig. 12 - Febbraio 2012 - Costruzione secondo solaio

Fig. 13 - Febbraio 2012 - Costruzione terzo solaio Fig. 14 - Marzo 2012 - Costruzione quarto solaio

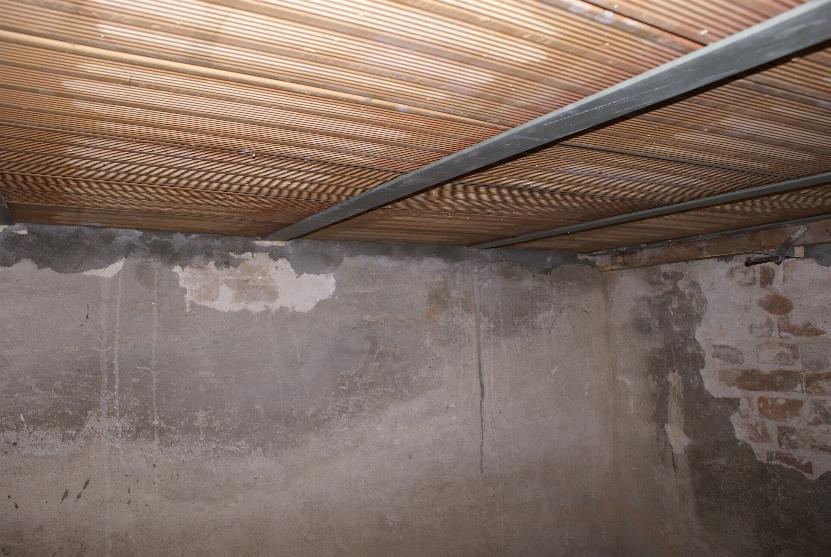

Fig. 15 - Marzo 2012 - Costruzione solaio cella campanaria Fig. 16 - Marzo 2012 - Costruzione solaio cella campanaria

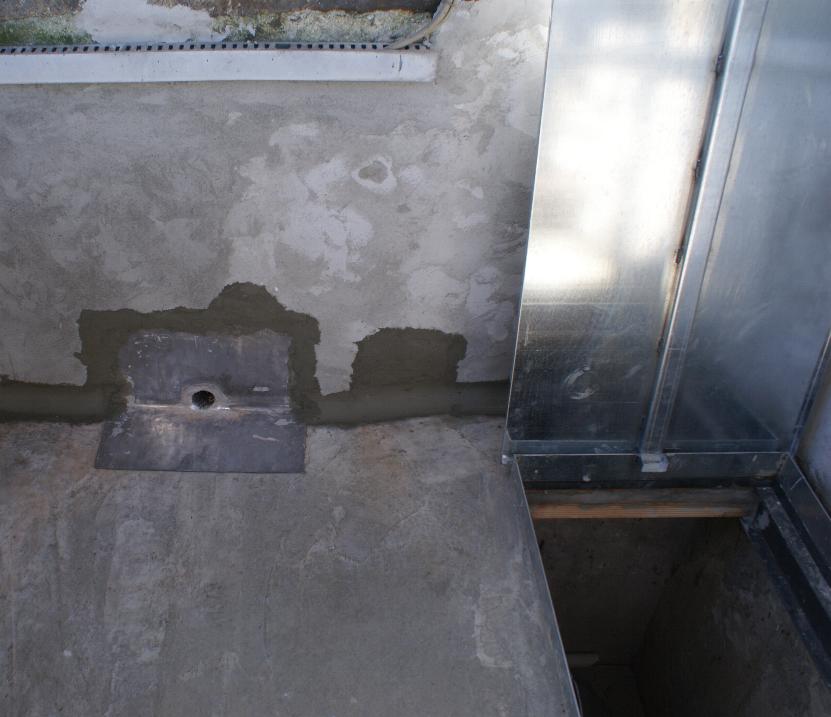

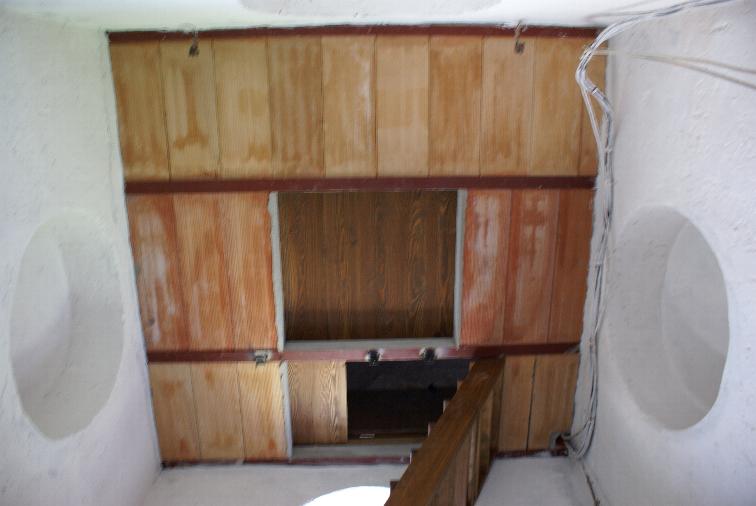

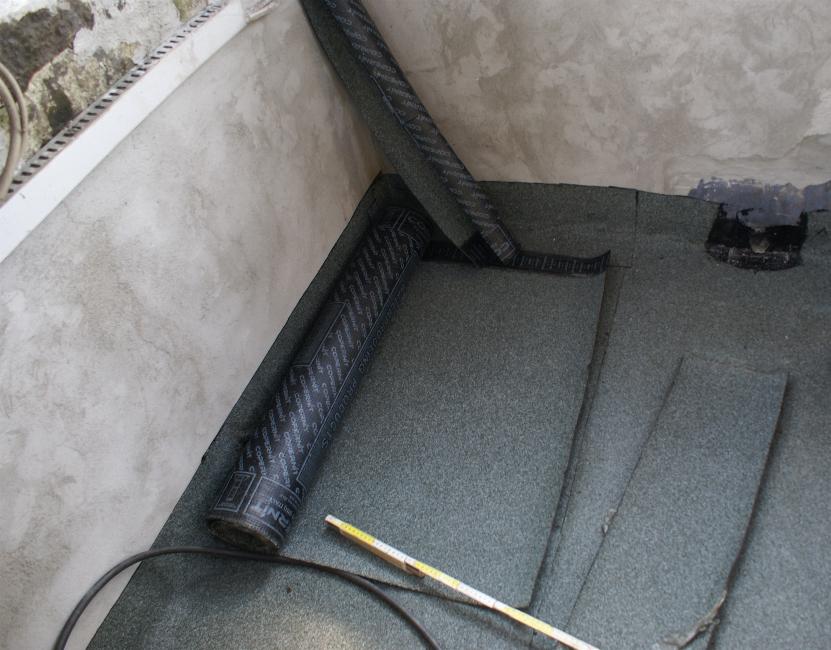

Fig. 17 - Marzo 2012 - Impermeabilizzazione cella campanaria Fig. 18 - Aprile 2012 - Solaio del primo piano con botola apribile per passaggio oggetti

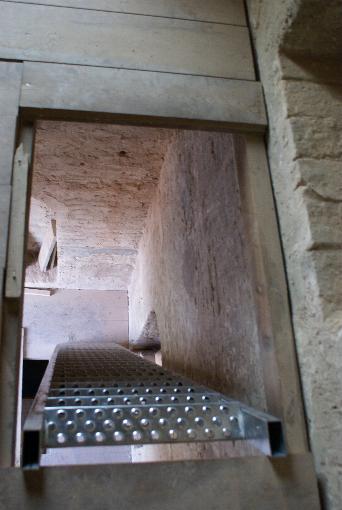

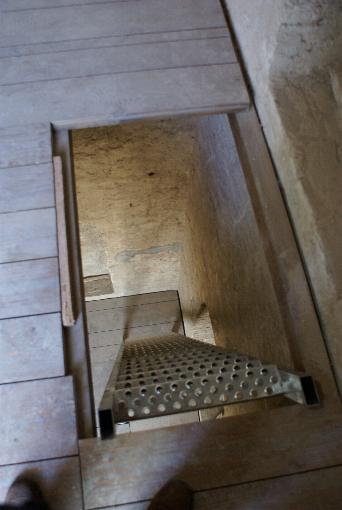

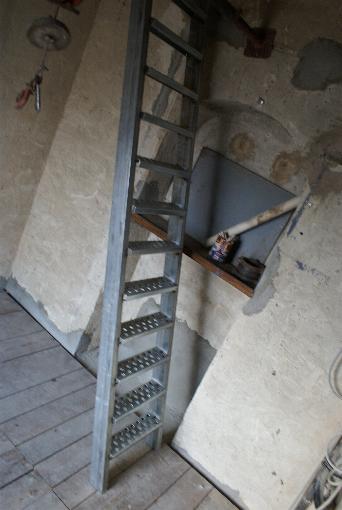

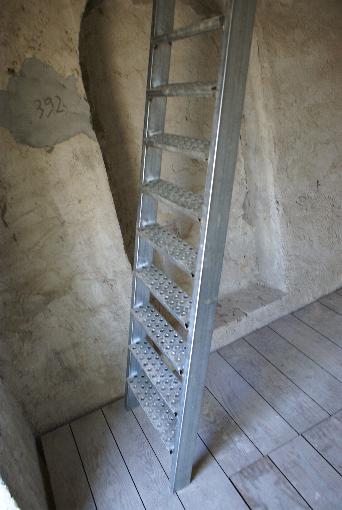

Fig. 19 - Marzo 2012 - Nuova scala di acciaio zincato con gradini antisdrucciolo - I rampa Fig. 20 - Marzo 2012 - Nuova scala di acciaio zincato con gradini antisdrucciolo - II rampa

Fig. 21 - Marzo 2012 - Nuova scala di acciaio zincato con gradini antisdrucciolo - III rampa Fig. 22 - Marzo 2012 - Nuova scala di acciaio zincato con gradini antisdrucciolo - IV rampa

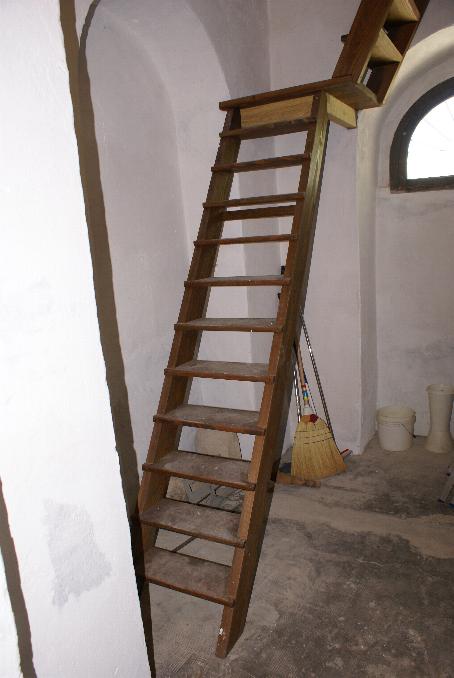

Fig. 23 - Marzo 2012 - Nuova scala di acciaio zincato con gradini antisdrucciolo - V rampa Fig. 24 - Marzo 2012 - Nuova scala di legno - I rampa piano terra

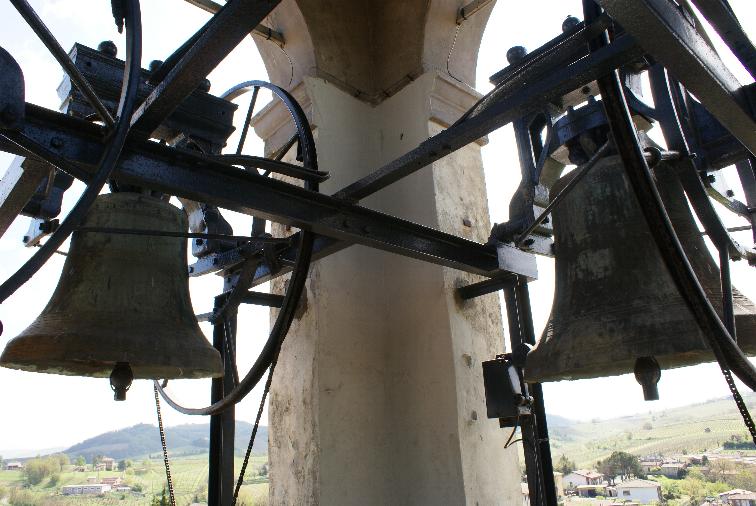

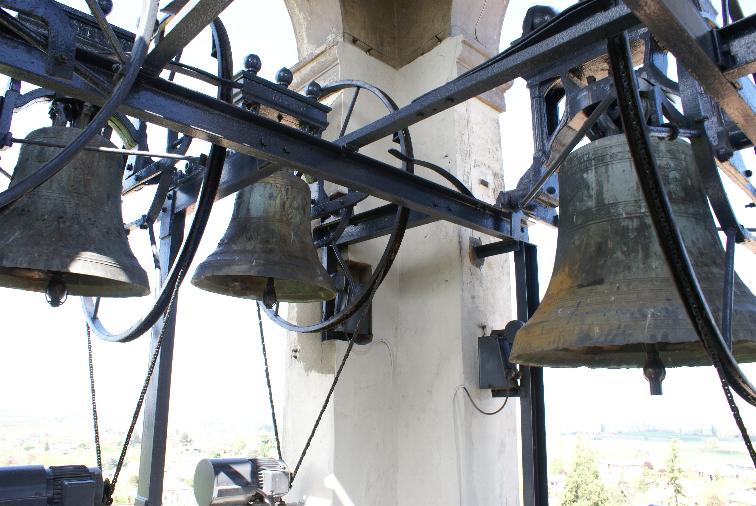

Fig. 25 - Aprile 2012 - Campane (Si3, Do#4 di Francesco Picasso 1922 a sinistra - Fa#3 di Michele Comerio 1813 a destra)

Fig. 26 - Aprile 2012 - Campane (La#3  a sinistra - Sol#3  a destra di Michele Comerio 1813)

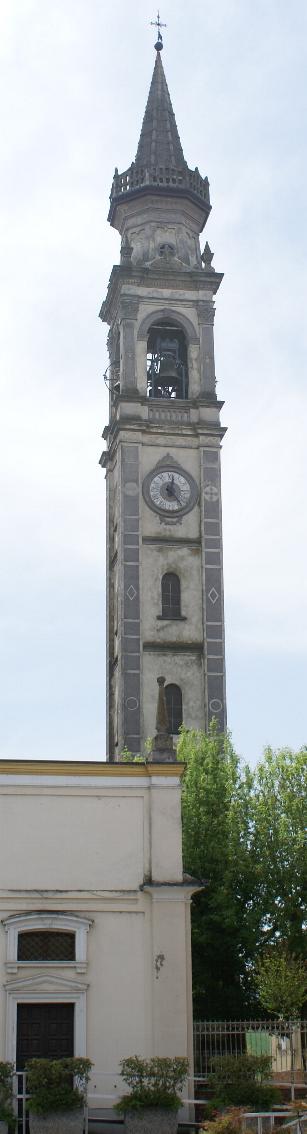

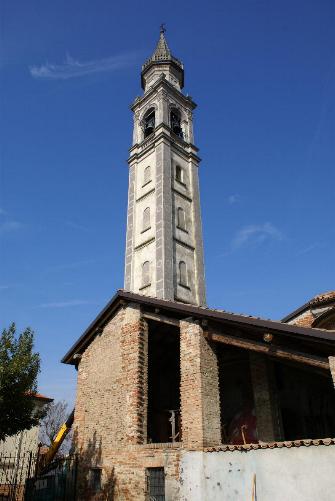

Fig. 27 - Aprile 2012 - Il campanile dal lato sud









INDICE



Video dell'Inaugurazione



Video S. Messa Prefestiva (pre-inaugurazione) 21 aprile 2012

(Campane a distesa e S. Messa Completa)











Video Domenica 22 aprile 2012 - S. Messa Solenne h. 11.00

Benedizione dei restauri



(Campane solenni)















(S. Messa Cantata Completa)









INDICE










Portale "Ingegneria e Campanologia" - Autore - Sommario - Mappa del Sito - Home

Bibliografia



Bib-TS-000 - Testo e analisi di Ing. Arch. Michele Cuzzoni

Bib-TS-007 - M. Cuzzoni - Relazione Tecnica del "Progetto di restauro della Torre campanaria e delle campane del Santuario Madonna della Fontana in Sannazzaro de' Burgondi", Sannazzaro de' Burgondi 2007

Bib-TS-008 - M. Cuzzoni, Tesi di Laurea e Progetto esecutivo, Recupero del complesso parrocchiale di s. Antonino Martire in comune di Torrazza Coste, edito in proprio, Sannazzaro de' Burgondi, 2000 / 2002

Bib-TS-068 - Nuovo Colombo, Manuale dell'Ingegnere, Ed. Hoepli, 2002

Bib-TS-445 - Prof. arch. C.R. Romeo, (L') Approccio metodologico al progetto di restauro attraverso l'analisi di tre casi studio, Faenza, 1992

Bib-TS-477 - M. Cuzzoni, Progetto di Restauro del Complesso parrocchiale di Passalacqua in Comune di Tortona (AL), Progetto esecutivo, Edito in proprio, Sannazzaro de' Burgondi, 2003

Bib-TS-478 - M. Cuzzoni, Progetto di Restauro del Campanile di Bettole in Comune di Pozzolo Formigaro (AL), Progetto esecutivo, Edito in proprio, Sannazzaro de' Burgondi, 2004.

Bib-TS-479 - M. Cuzzoni, Progetto di Restauro Interno del Campanile Monumentale di S. Carlo Borromeo in Comune di Torrazza Coste (PV), Progetto esecutivo, Edito in proprio, Sannazzaro de' Burgondi, 2010
