 Progetti di restauro e consolidamento campanili di ing. arch. Michele Cuzzoni

AREA I - ARTE TECNICO-SCIENTIFICA (ATS)

Cap. ATS-Q03 - Restauro campanili di ing. arch. Michele Cuzzoni - Pag. ATS-Q03.07

Gli argomenti trattati sono stati inseriti da Ing. Arch. Michele Cuzzoni nel 2010 - © Copyright 2007- 2024 - e sono desunti dalla documentazione indicata in Bibliografia a fondo pagina




2010 - Progetto: Campanile della Certosa - Garegnano di Milano (MI)

Progetto e direzione lavori: Ing. Arch. Michele Cuzzoni - Sannazzaro de' Burgondi (PV)



INDICE:



Qui il progetto di restauro delle campane - Parte 01.

Qui il progetto di restauro delle campane - Parte 02.

Qui il progetto di restauro delle campane - Parte 03.



Il Restauro della Torre Campanaria: La Scala







01 - Stato originario prima dei restauri.

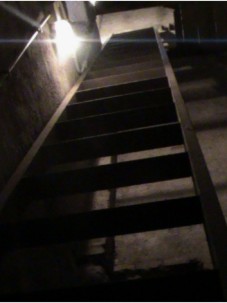

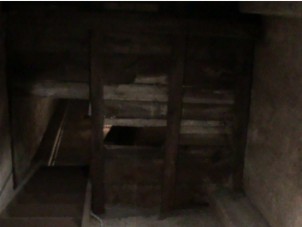

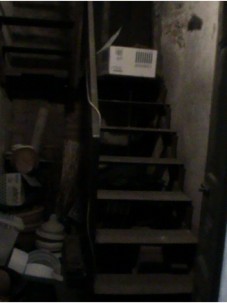

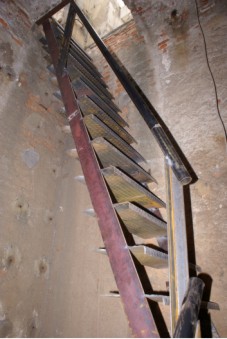

Fig. 1 – Prima rampa di scale esterna alla torre Fig. 2 – Uno dei pianerottoli interni al secondo piano Fig. 3 – Rampa verticale al secondo piano della torre



Condizioni originarie.



Per accedere al campanile si utilizzavano due gruppi di scale: uno esterno dislocato in un locale attiguo e uno interno a partire dal primo piano e composto di scale verticali ripidissime.



Patologie principali:

  • ripiani precari e marcescenti;

  • scarsa sicurezza delle scale verticali;

  • scomodità di accesso;

  • abbandono del piano terra della torre.



INDICE



02 - Demolizione vecchie scale.

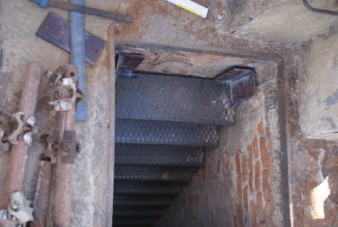

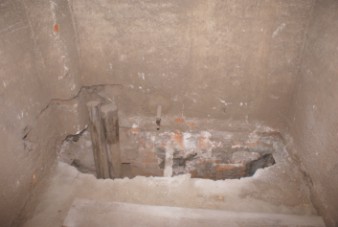

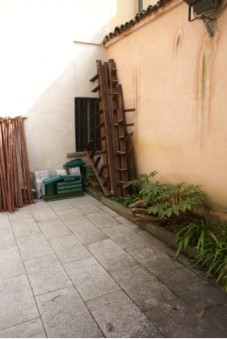

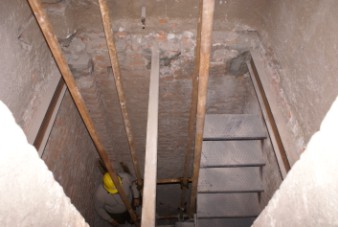

Fig. 4 – Le scale verticali demolite Fig. 5 – Demolizione apertura del primo piano Fig. 6 – Il primo piano aperto e sgombrato dai detriti



Primo intervento: demolizione.



Tutti i ripieni e le vecchie scale verticali vengono demoliti per far spazio alla nuova scala a chiocciola in ferro in rapido avanzamento.



INDICE





03 - Costruzione scala a chiocciola.

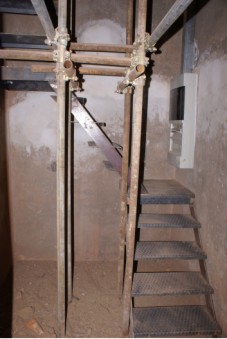

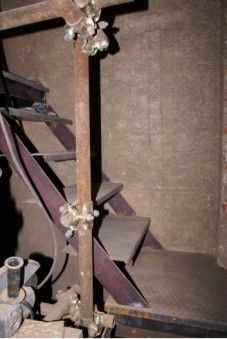

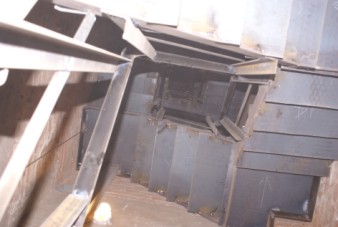

Fig. 7 – Prima rampa di scale a terra sotto la torre Fig. 8 – Rampa intermedia nella torre Fig. 9 – Ultima rampa di scale appena al di sotto della cella campanaria





Secondo intervento: Costruzione scala.

All’interno della torre si è costruita una nuova scala a chiocciola in ferro ricalcante nella forma quella esistente oltre un secolo fa.



INDICE



04 - Scala ultimata

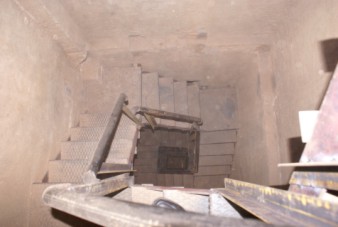

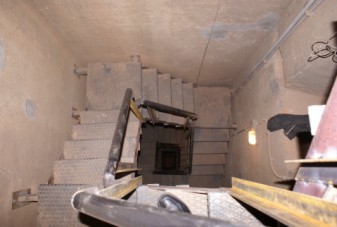

Fig. 10 – La scala vista dalla cima Fig. 11 – La scala vista a metà

Fig. 12 – L’arrivo in cella campanaria Fig. 13 – La scala vista dal basso





INDICE





Il Restauro della Torre Campanaria: La Muratura





01 - Stato originario prima dei restauri

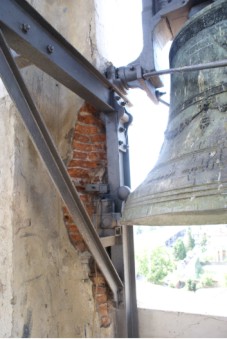

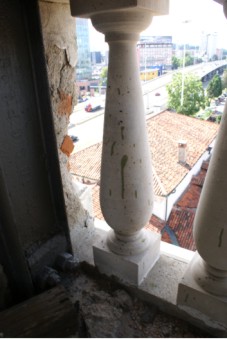

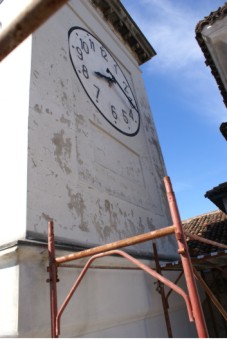

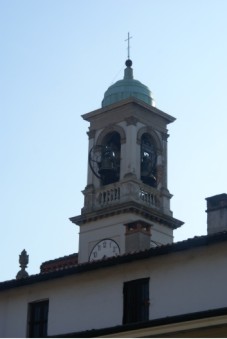

Fig. 1 – Torre danneggiata (esterno) Fig. 2 – Torre danneggiata, lato sud (esterno) Fig. 3 – Pilastro lesionato della cella campanaria

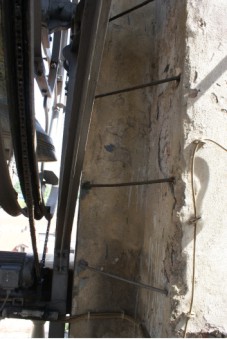

Fig. 4 – Pilastro lesionato nord della cella campanaria Fig. 5 – Pilastro lesionato sud della cella campanaria



Condizioni originarie.



La cella campanaria è realizzata in laterizi pieni, caratterizzati da mattoni rosa scuro alternati da uno strato di calce chiarissima spessa quasi un centimetro.

Quattro pilastri si ergono agli angoli della cella campanaria, vistosamente ammalorati sia a livello superficiale, sia a maggiore profondità, così come accade nel pilastro che accoglie il castello della campana maggiore.



Patologie principali:

  • Ogni pilastro presenta l’intonaco superficiale ricoperto da screpolature diffuse, erosioni, escrescenze saline di natura chimica, annerimenti e rattoppi vari realizzati con malta di cemento.

  • Sui quattro pilastri angolari sono impostati gli archi a tutto sesto, che presentano cedimenti vistosi in chiave, per mancanza di idoneo tirante.

  • Le murature esterne sono vistosamente screpolate e danneggiate da distacchi d’intonaco.

  • La muratura sud presenta gravi screpolature all’altezza dell’orologio.



INDICE





02 - Ponteggi e interventi strutturali

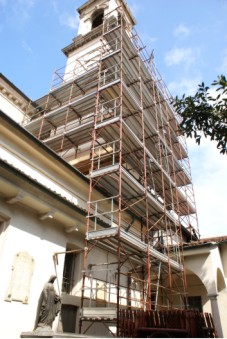

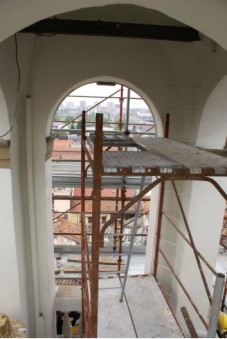

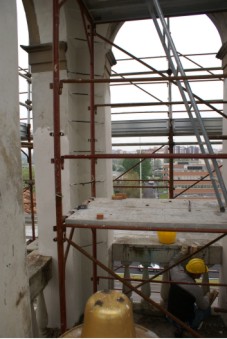

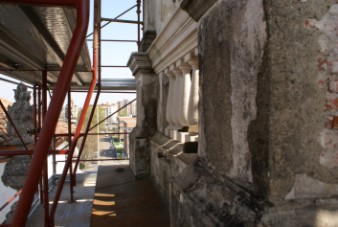

Fig. 6 – Il ponteggio della torre Fig. 7 – Stato di danneggiamento della torre (esterno)

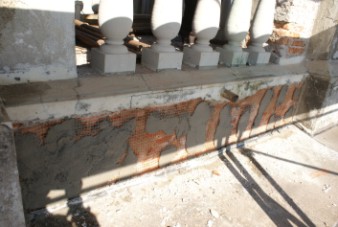

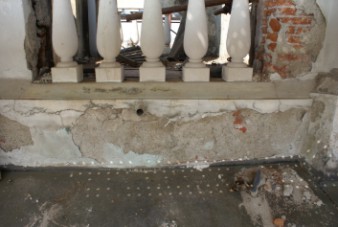

Fig. 8 – Stato di danneggiamento della torre (esterno) Fig. 9 – Interventi strutturali allla torre (esterno)

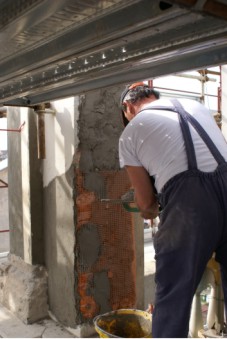

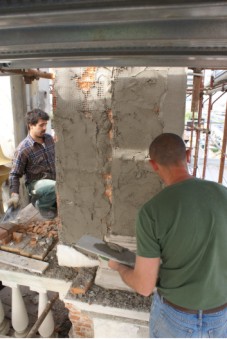

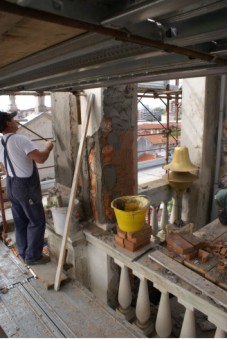

Fig. 10 – Interventi strutturali allla torre (esterno) Fig. 11 – Intervento strutturale a uno dei pilastri della torre (esterno)

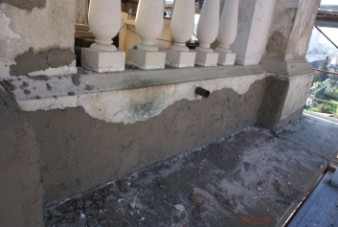

Fig. 12 – Intervento strutturale al pilastro della torre (esterno) Fig. 13 – Intervento strutturale a uno dei pilastri della torre



Primo intervento: cucitura strutturale.



Tutti i pilastri e le pareti della cella campanaria sono stati cuciti strutturalmente mediante malta di calce appositamente additivata con interposizione di rete rinforzante anticavillature.



INDICE



03 - Intonacatura

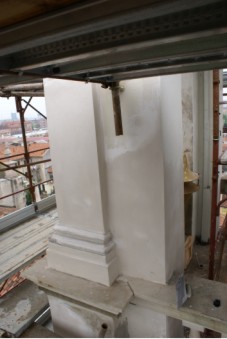

Fig. 14 – Pilastro intonacato Fig. 15 – Pilastro intonacato Fig. 16 – Cella campanaria intonacata



Secondo intervento: Intonacatura.

Tutta la cella campanaria, all’esterno come all’interno è stata intonacata.



INDICE





04 - Tinteggiatura

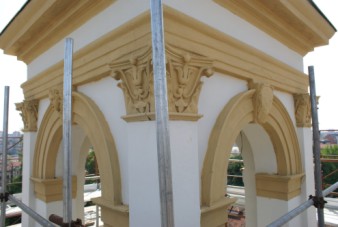

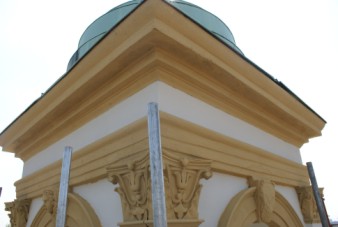

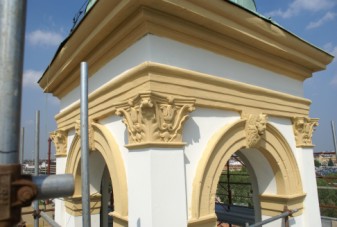

Fig. 17 – La guglia tinteggiata Fig. 18 – La cella campanaria tinteggiata

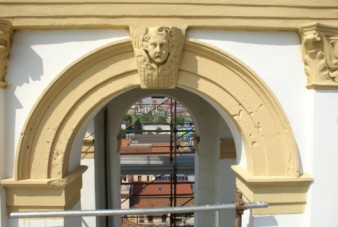

Fig. 19 – La cella campanaria tinteggiata Fig. 20 – Arco della cella campanaria tinteggiato





Terzo intervento: Tinteggiatura.

Tutta la cella campanaria, all’esterno come all’interno è stata tinteggiata, unitamente all'intera torre esterna.





INDICE



05 - A.D. 2010: Il campanile restaurato

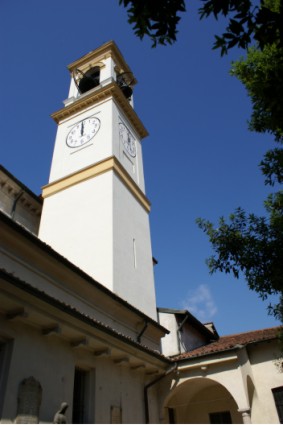

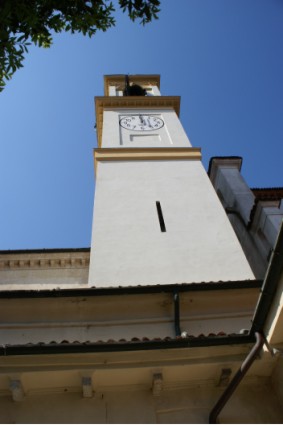

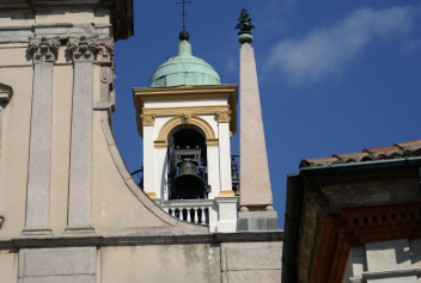

Fig. 21 – La torre restaurata, vista d'insieme

Fig. 23 – La torre restaurata, dettaglio verticale



Fig. 22 – La torre restaurata, dettaglio facciata con campanone



INDICE





Video - Installazione Campane - Inaugurazione




Maggio 2010 - Trasporto Campane Restaurate - Parte 01 Maggio 2010 - Trasporto Campane Restaurate - Parte 02


Maggio 2010 - Installazione Campane / Parte 01 Maggio 2010 - Installazione Campane / Parte 02


23 Maggio 2010: Inaugurazione campanile





INDICE
