2004 - Progetto: Campanile di Bettole - Pozzolo Formigaro (AL)

Progetto: Ing. Arch. Michele Cuzzoni - Sannazzaro de' Burgondi (PV)





INDICE:

NOTIZIE STORICHE e CONDIZIONI ATTUALI (2003-2004)



Le origini

La Chiesa di Bettole fu istituita nel 1797 per volere testamentario del sig. Marcello Raggi (rogato Rampini). Egli lasciò 60 pertiche di terra per costruirvi sopra un oratorio a servizio del pubblico e la casa del cappellano.

                Verso la fine del 1896 l’oratorio fu eretto a succursale essendo distante dalla parrocchia e nel 1899 Mons. Bandi lo eresse in Parrocchia. La Chiesa fu ampliata nel 1926.

                Originariamente faceva parte del comune di Villavernia ma, dalla seconda metà del XX secolo fu staccato da esso e divenne parte del comune di Pozzolo Formigaro.

INDICE



Utilizzo della Chiesa Parrocchiale

La Chiesa Parrocchiale è abitualmente usata tutti i giorni per le sacre funzioni.



INDICE



Il terremoto del 11 aprile 2003

Durante l’evento sismico del 11 aprile 2003, la Chiesa ed il campanile sono stati fortemente lesionati dalle onde ondulatore e sussultorie del terremoto.

                Infatti:

  • Il campanile presenta la struttura della cella campanaria fessurata in più punti con una lieve inclinazione verso est (a destra di chi guarda la facciata).

  • Il campanone (che guarda verso ovest) è inclinato di 10 gradi verso l’esterno.

  • La volta a vela che copre la cella campanaria ha perduto diversi mattoni (ritrovati sul pianerottolo delle campane).

  • Gli archi di formazione delle volte a vela della chiesa si presentano fessurati per tutta la lunghezza e staccati dalla facciata e dalle stesse volte con fessure semiprofonde.

  • Si sono aperti quadri fessurativi diversi in facciata e nelle murature presso le finestre.

                In seguito a ciò la Chiesa è comunque agibile (poiché i frammenti pericolanti d’intonaco sono stati tolti); invece le campane risultano inutilizzabili (a parte il suono con gli elettrobattente), mentre il campanone è in condizioni di precaria stabilità.

INDICE





INTERVENTI di PROGETTO



Panoramica generale

Scopo dell’intervento di restauro è garantire appieno l’utilizzo delle campane e l’agibilità dell’edificio sacro senza pericolo di ulteriori distacchi di materiale dalle volte fessurate.

            Il lavoro è suddiviso in 8 interventi così riassunti:



1.    Intervento n. 1:Esterno del campanile (esclusa cella campanaria): Cucitura armata con placcaggio di intonaco a parete singola.

2.    Intervento n. 2: Intradosso archi di formazione volte: Cucitura delle fessure profonde e superficiali.

3.    Intervento n. 3: Murature perimetrali: Cucitura delle fessure superficiali.

4.    Intervento n. 4:Cella campanaria: Cucitura armata con placcaggio di intonaco a doppia parete

5.    Intervento n. 5:Cella campanaria: Applicazione 8 tiranti a chiave sopra e sotto le campan

6.    Intervento n. 6:Campane: Revisione accurata delle campane con sostituzione di parti meccaniche danneggiate.

7.    Intervento n. 7:Guglia: Copertura in lastre di rame 8/10 e sigillatura eventuali fessure con resina epossidica tipo HILTI HIT-HY 150..

8.    Intervento n. 8: Estradosso archi di formazione volte: Rinforzo tramite cappa armata.



INDICE





Immagini Fotografiche

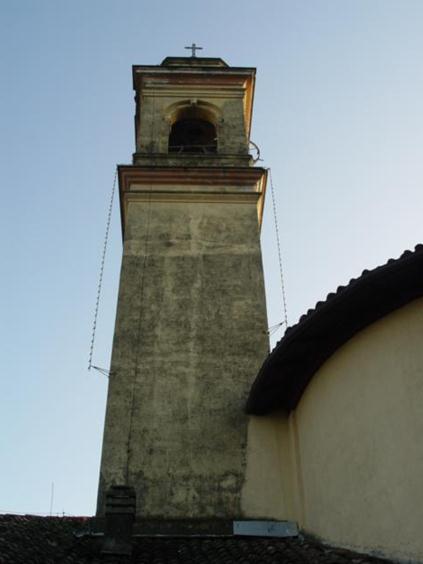

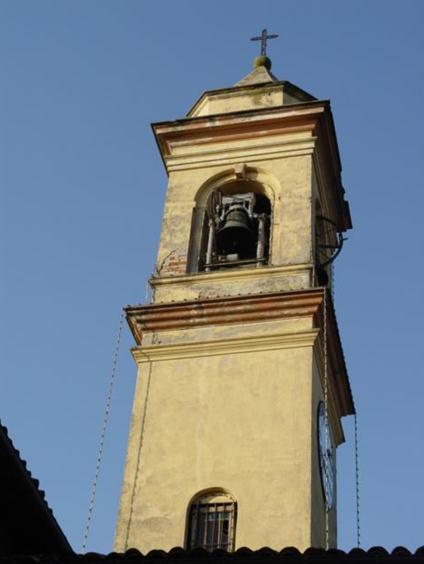

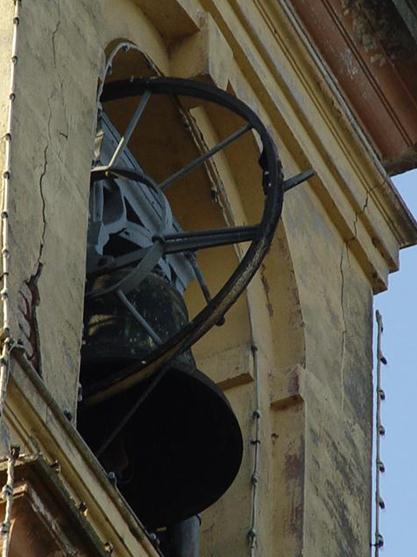

Il campanile danneggiato Dettaglio fessure

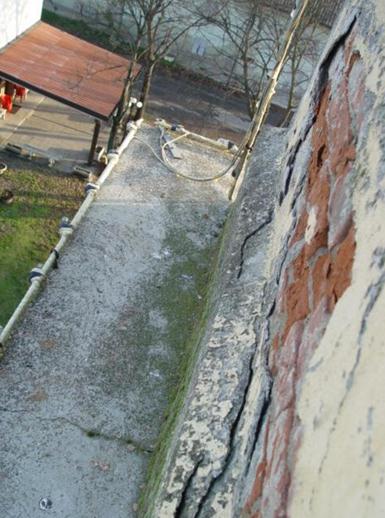

Retro della torre Danni e lesioni agli archi

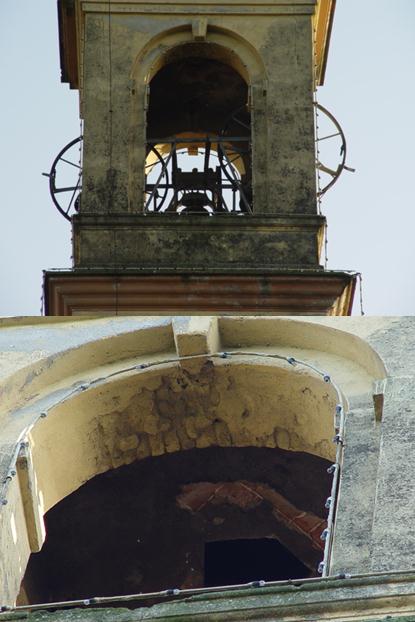

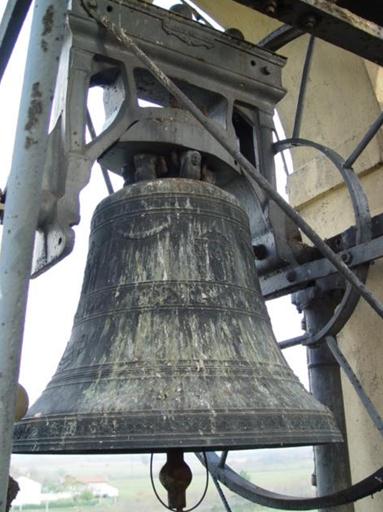

Parapetto cella campanaria danneggiato Campanone Mib3 Mazzola 1889

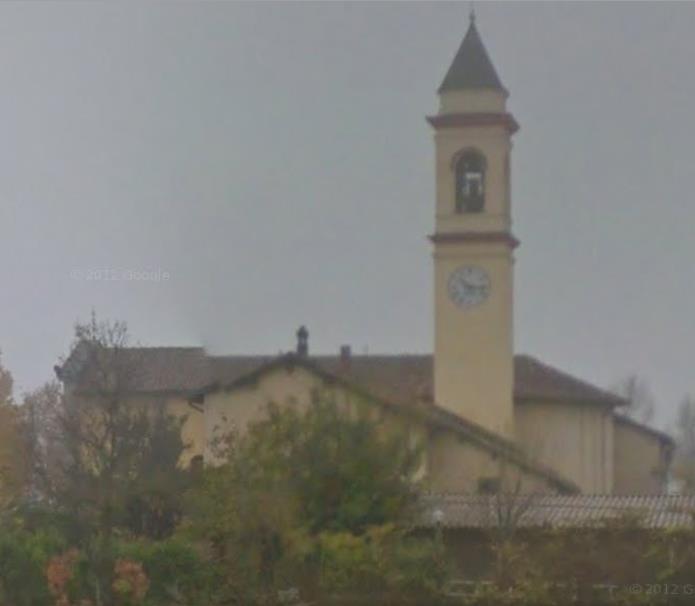

Campanile restaurato

Campanile restaurato dettaglio



INDICE








Portale "Ingegneria e Campanologia" - Autore - Sommario - Mappa del Sito - Home

Bibliografia



Bib-TS-000 - Testo e analisi di Ing. Arch. Michele Cuzzoni

Bib-TS-008 - M. Cuzzoni, Tesi di Laurea e Progetto esecutivo, Recupero del complesso parrocchiale di s. Antonino Martire in comune di Torrazza Coste, edito in proprio, Sannazzaro de' Burgondi, 2000 / 2002

Bib-TS-068 - Nuovo Colombo, Manuale dell'Ingegnere, Ed. Hoepli, 2002

Bib-TS-445 - Prof. arch. C.R. Romeo, (L') Approccio metodologico al progetto di restauro attraverso l'analisi di tre casi studio, Faenza, 1992

Bib-TS-477 - M. Cuzzoni, Progetto di Restauro del Complesso parrocchiale di Passalacqua in Comune di Tortona (AL), Progetto esecutivo, Edito in proprio, Sannazzaro de' Burgondi, 2003

Bib-TS-478 - M. Cuzzoni, Progetto di Restauro del Campanile di Bettole in Comune di Pozzolo Formigaro (AL), Progetto esecutivo, Edito in proprio, Sannazzaro de' Burgondi, 2004.
