Castello antisismico ammortizzato con paracadute
Campane a mezzo slancio
Progetto strutturale e direzione lavori: Ing. Arch. Michele Cuzzoni - Sannazzaro de' Burgondi (PV)
Ditta Cav. R. Trebino - Uscio (GE)
Video del Collaudo: campane in movimento, a carillon e a doppio di prima classe (finale)

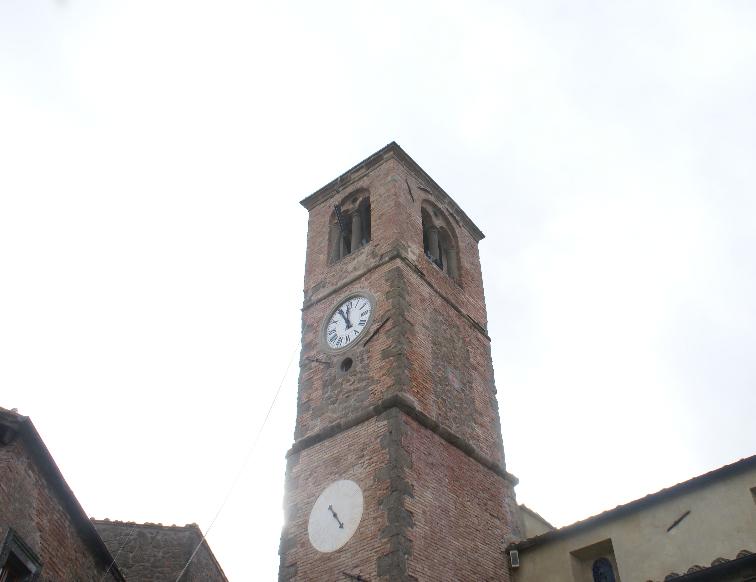

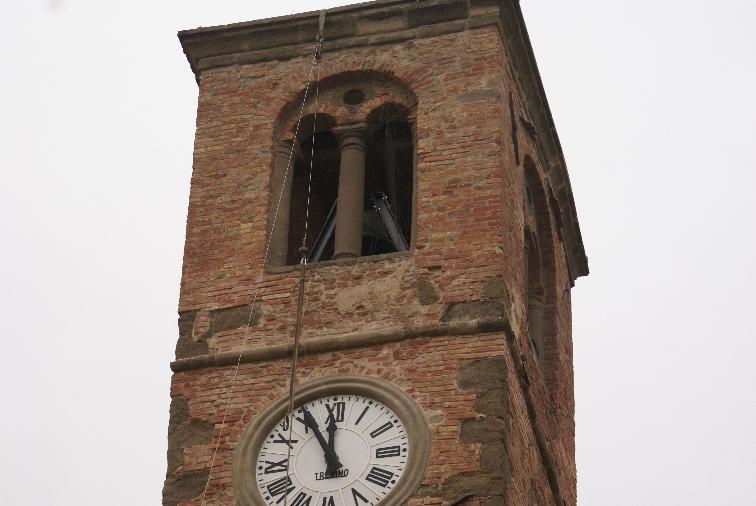

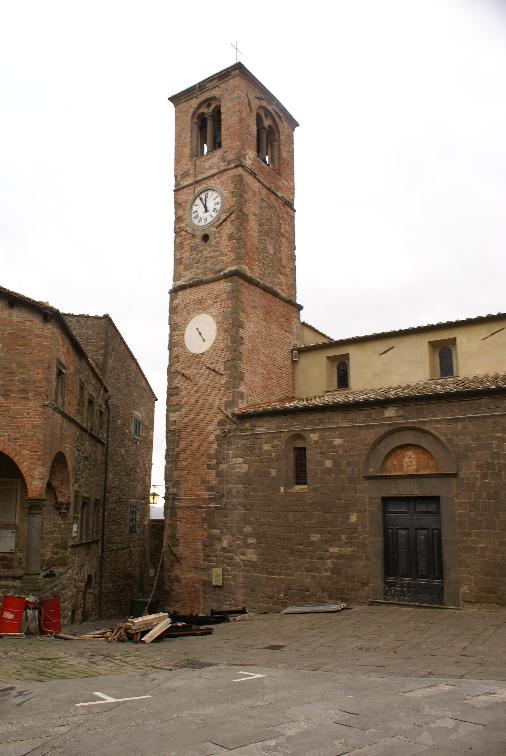

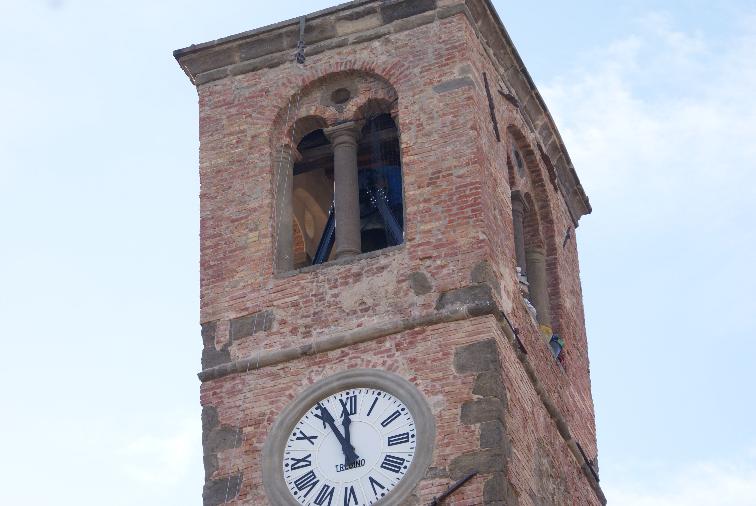

Foto 00: Il campanile della Parrocchia di S. Biagio in Montecatini Val di Cecina
(PI)
Le campane (La3 - Si3 - Do4 + sonello grave + sonello acuto)
erano collocate nella posizione individuata da questa mappa:

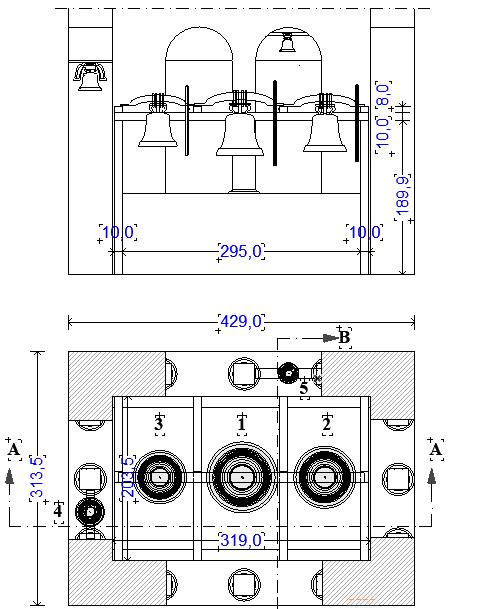

Foto 01 - Pianta e prospetto delle campane nella condizione
del 2015 A seguire le immagini dello stato originario:

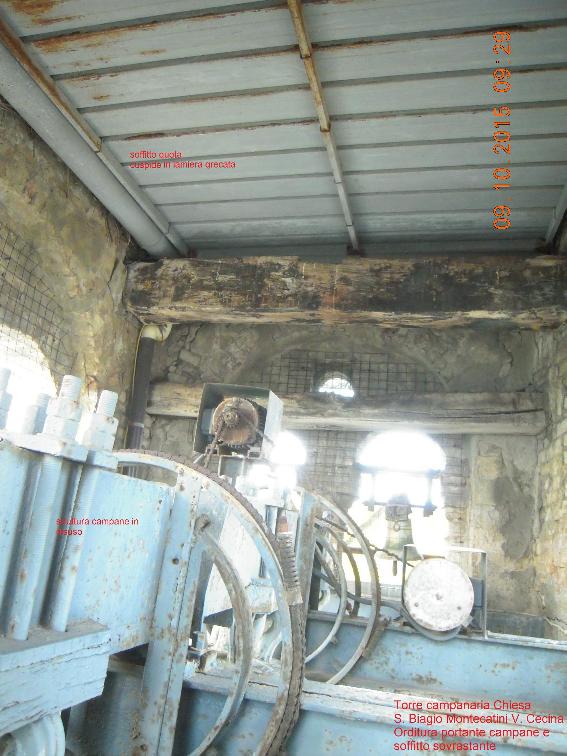

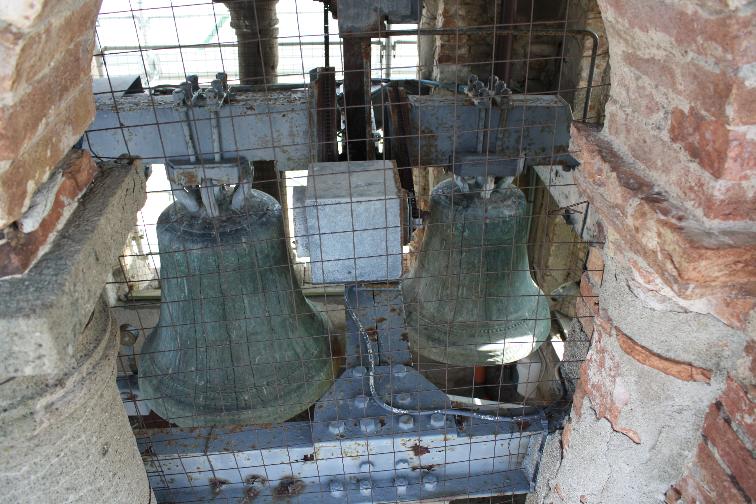

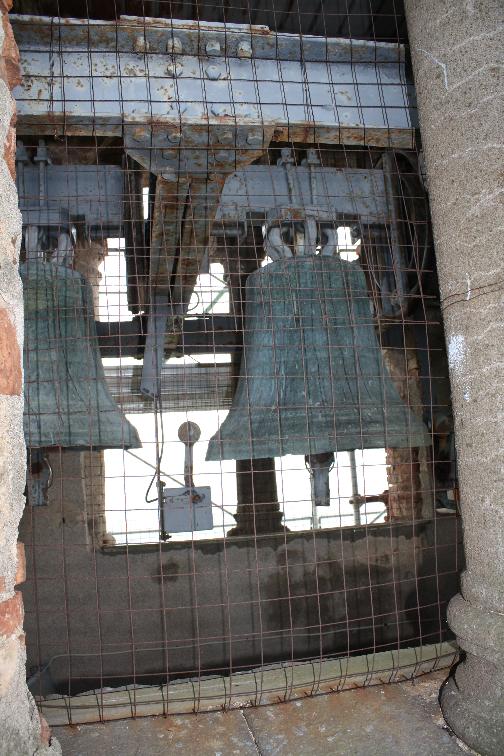

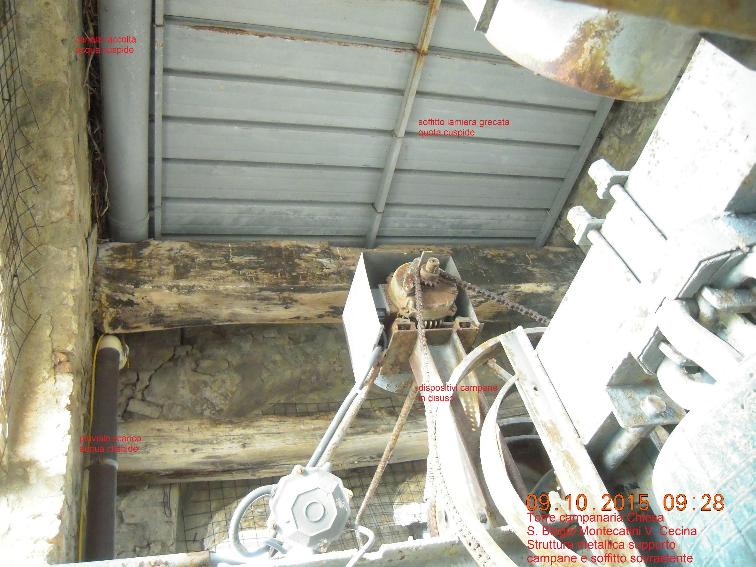

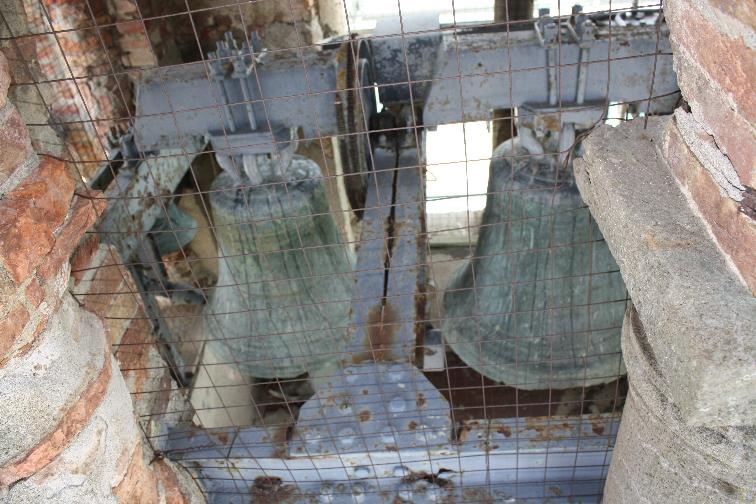

Foto 02 - Struttura portante e motori Foto 03 - Struttura portante e motori

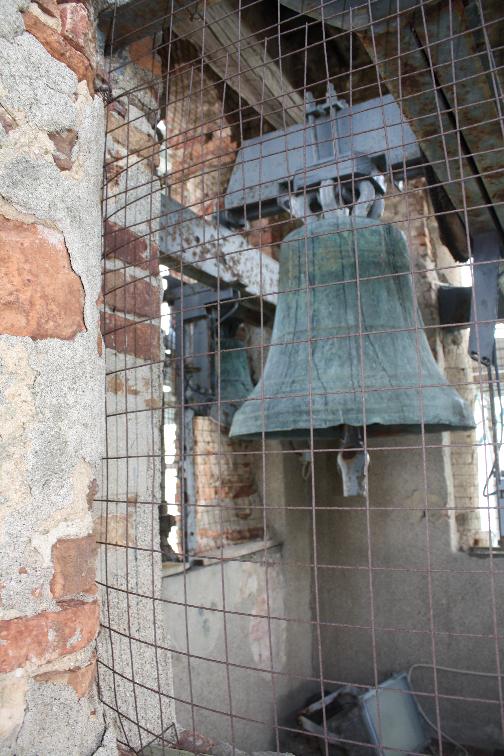

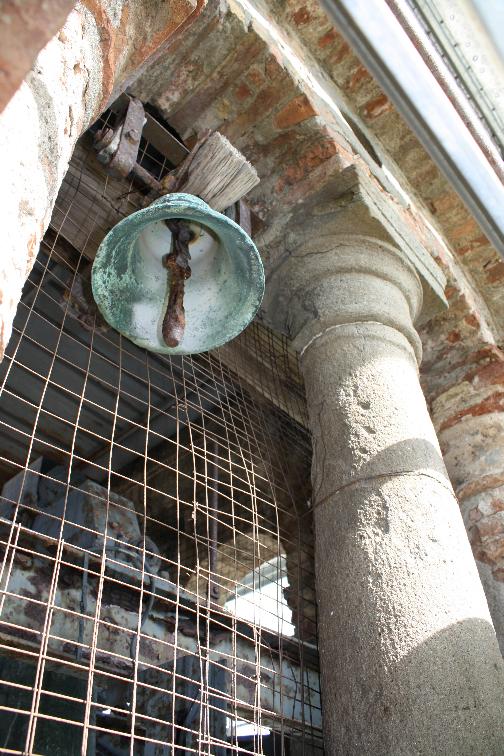

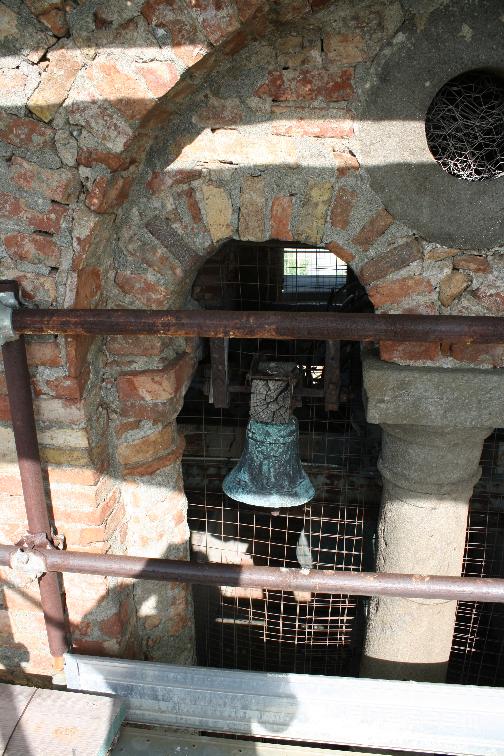

Foto 04 - Sonello acuto

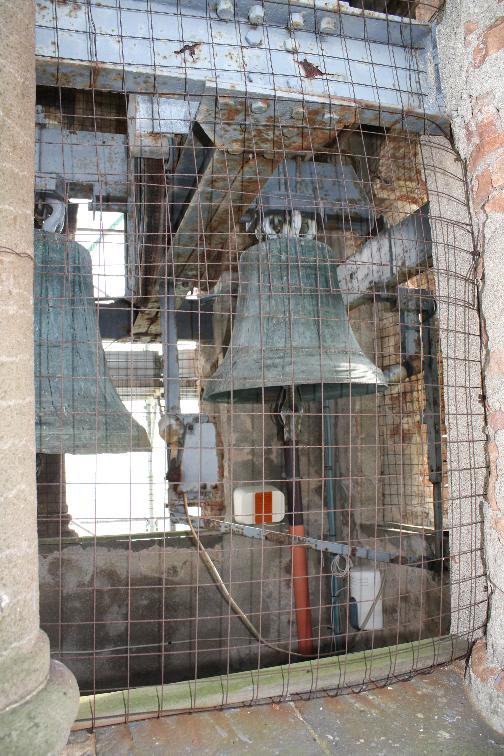

Foto 05 - Campana Si3

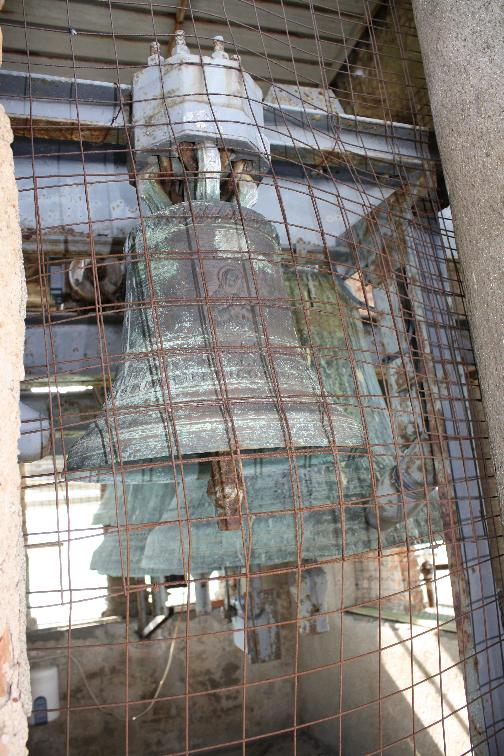

Foto 06 - Campana Si3 (a sinistra) - Campanone La3 (a destra)
Foto 07 - Campanone La3 (a sinistra) - Campana Do4 (a destra)

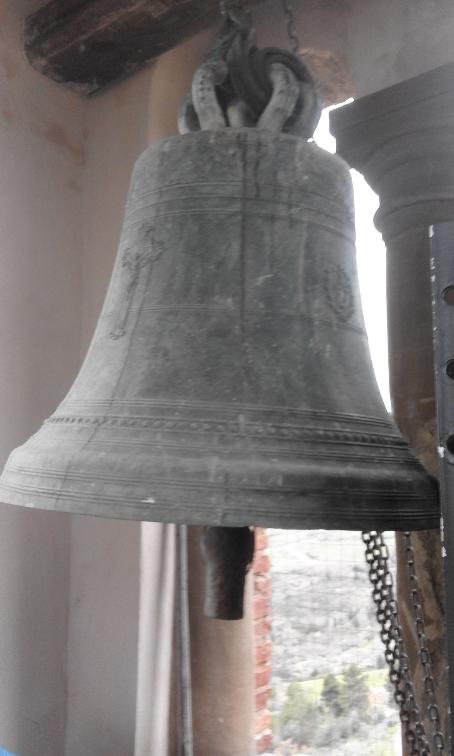

Foto 08 - Sonello grave
Foto 09 - Si3 e La3
Foto 10 - La3 e Do4
Foto 11 - Sonello acuto Nel 2015/2016 è avvenuto il restauro del campanile.
A novembre 2017 la situazione era la seguente: campanile
restaurato e campane maggiori appoggiate su travi lignee in cella campanaria.

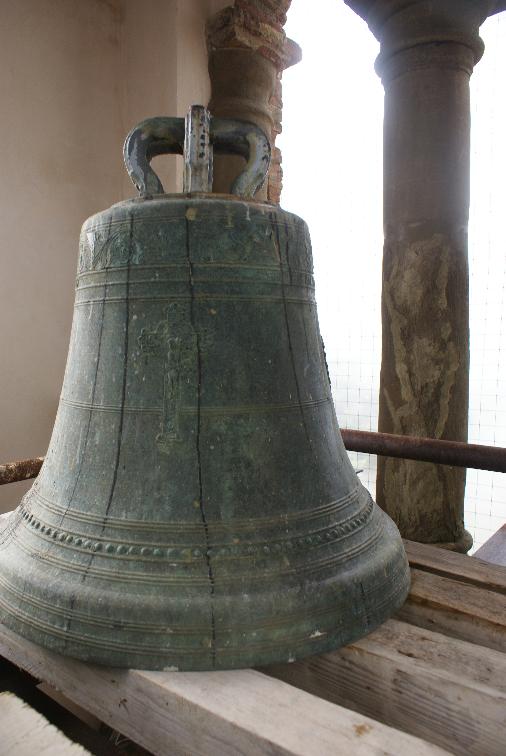

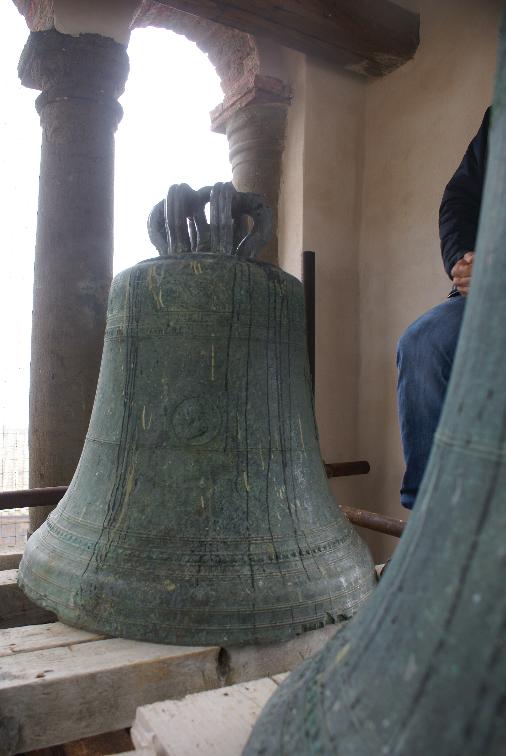

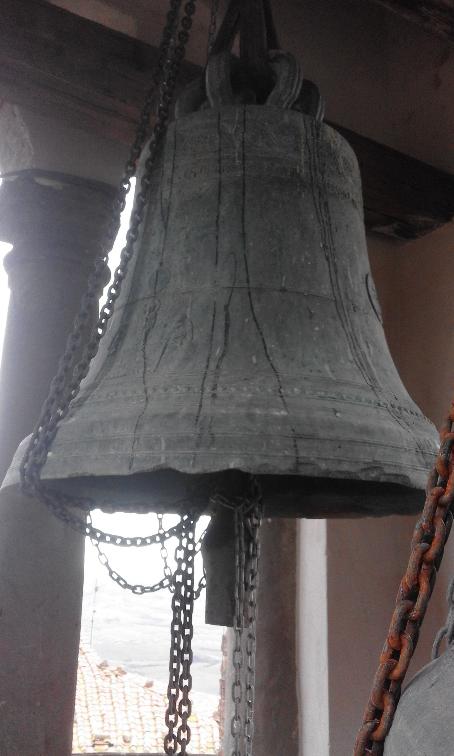

Foto 12: Do4 appoggiato in cella campanaria
Foto 14: La3 appoggiato in cella campanaria

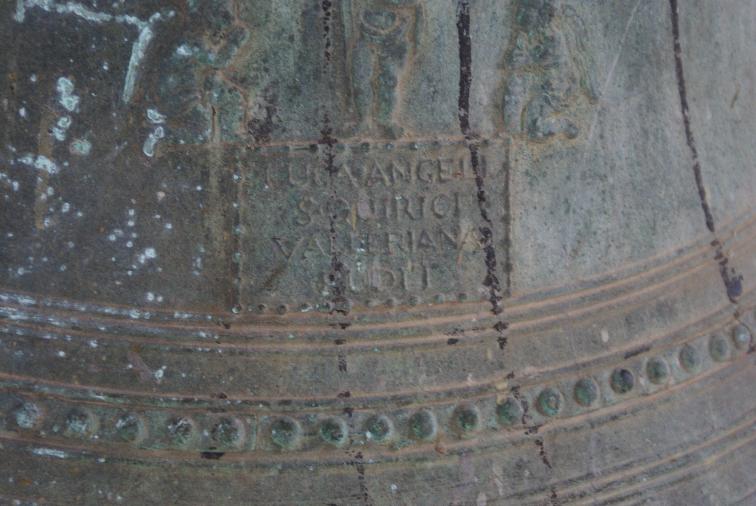

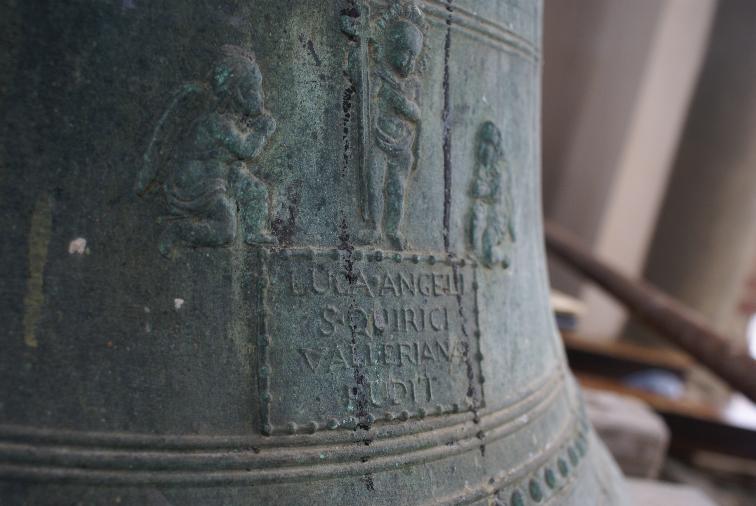

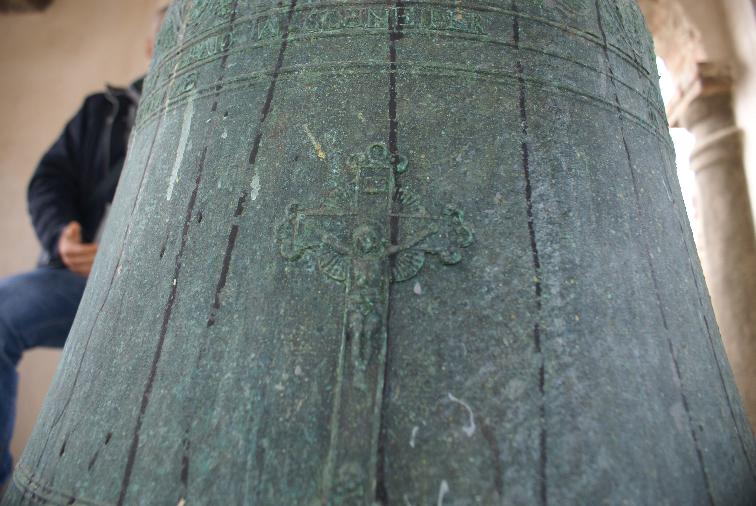

Foto 15: Dettaglio stemma del Fonditore
Luca Angeli di S. Quirico di Valleriana (LU)

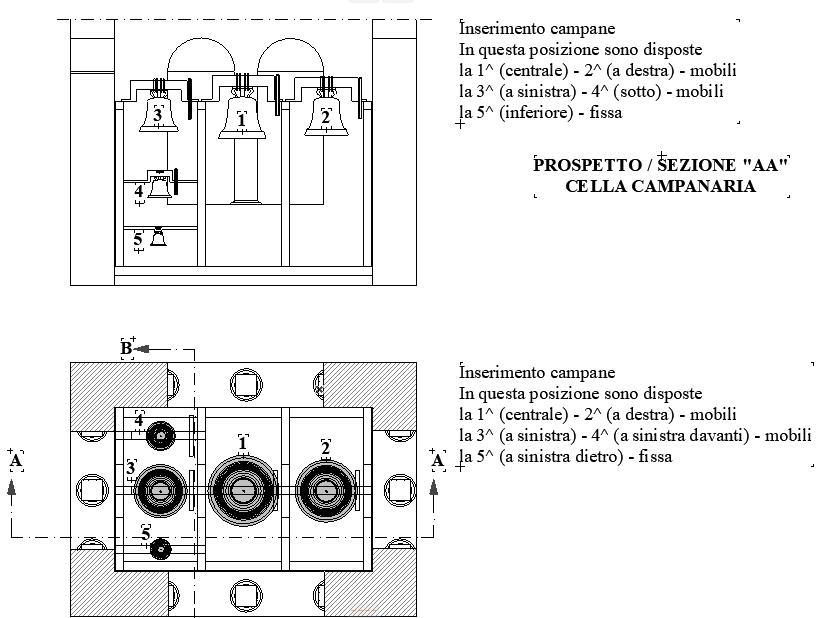

Foto 16: Disegno di progetto (pianta e prospetto interno)
Desiderando la Parrocchia di S. Biagio ripristinare il suono
delle campane, ho realizzato il progetto strutturale del nuovo castello
antisismico ammortizzato con paracadute, con la
Ditta Trebino di Uscio (GE) che ha fornito dettagli per l’elettrificazione
delle campane a mezzo slancio.

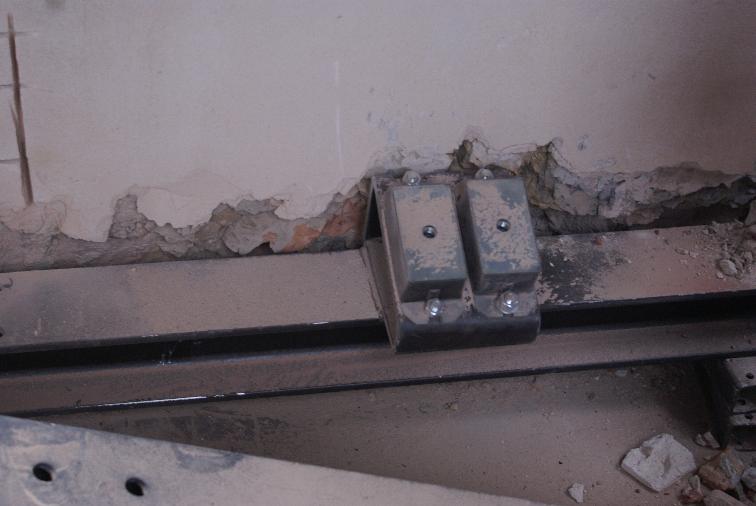

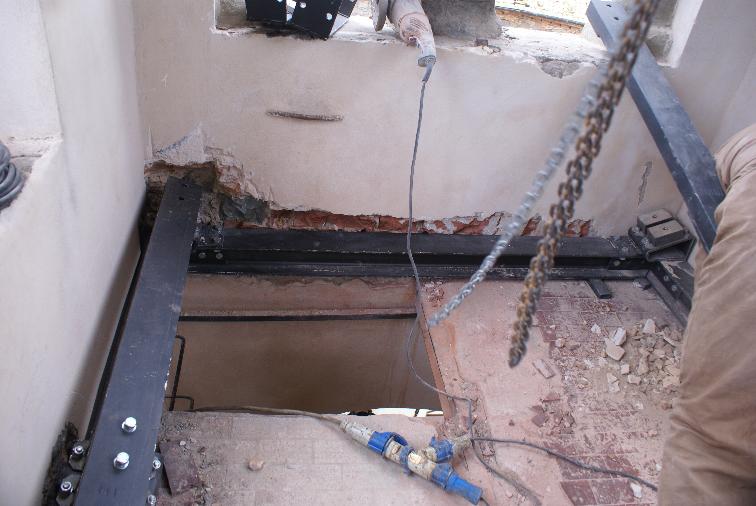

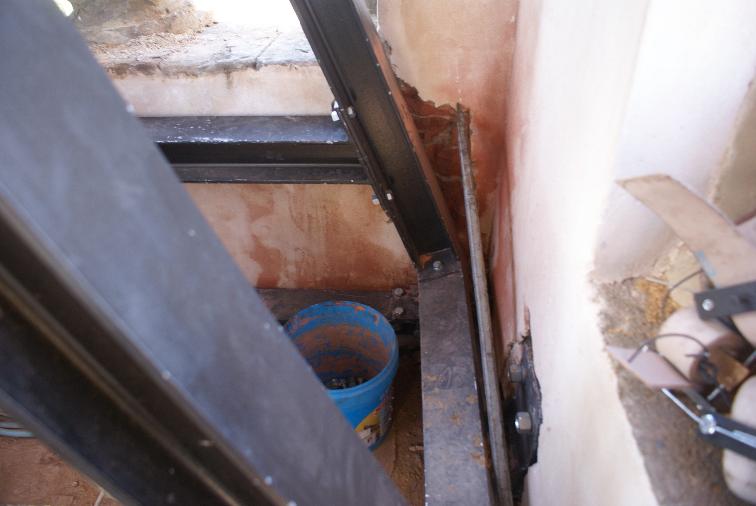

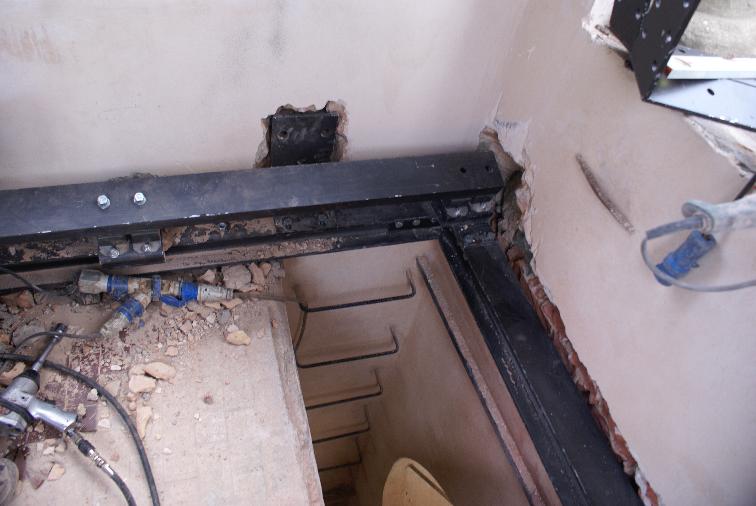

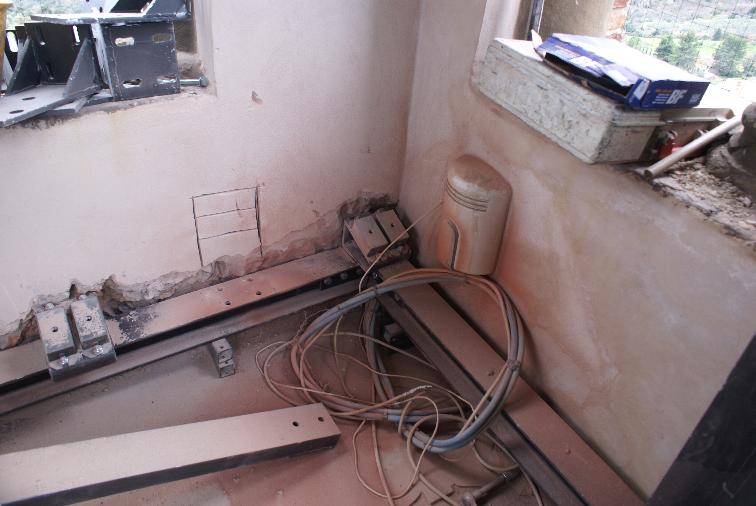

Foto 17: Collocazione delle putrelle di base con piedini al neoprene su piastra inclinata
Foto 18: Collocazione delle putrelle di base con piedini al neoprene su piastra inclinata
Foto 19: Collocazione delle putrelle di base con piedini al neoprene su piastra inclinata
Foto 20: Collocazione delle putrelle di base con piedini al neoprene su piastra inclinata
Foto 21: I componenti in piazza pronti per essere collocati in cella campanaria

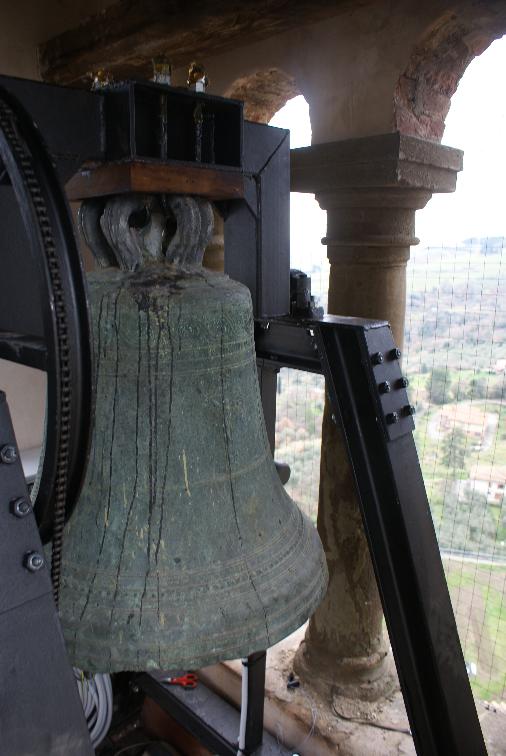

Foto 22: Montanti inclinati installati e campana Do4 collocata
Foto 23: Campanone La3 sospeso in attesa di collocazione
Foto 24: Campana Si3 sospesa in attesa di collocazione

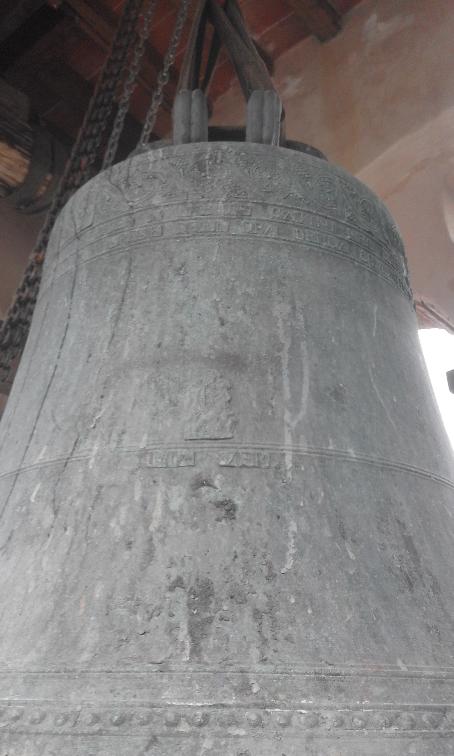

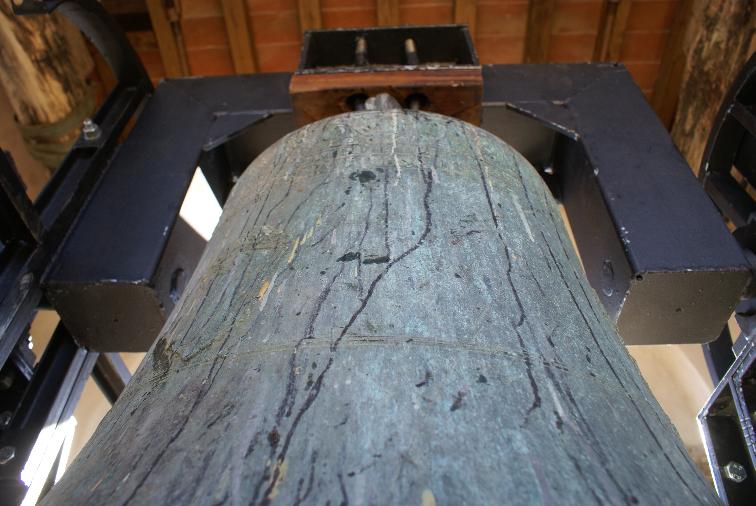

Foto 25: Dettaglio campanone La3

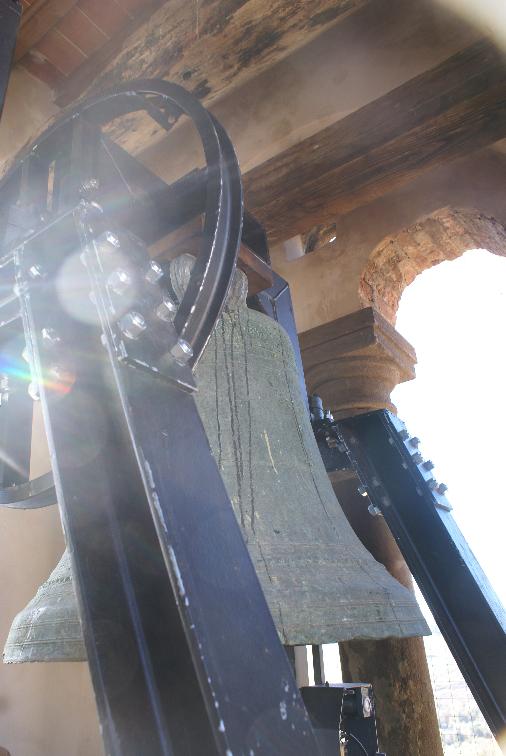

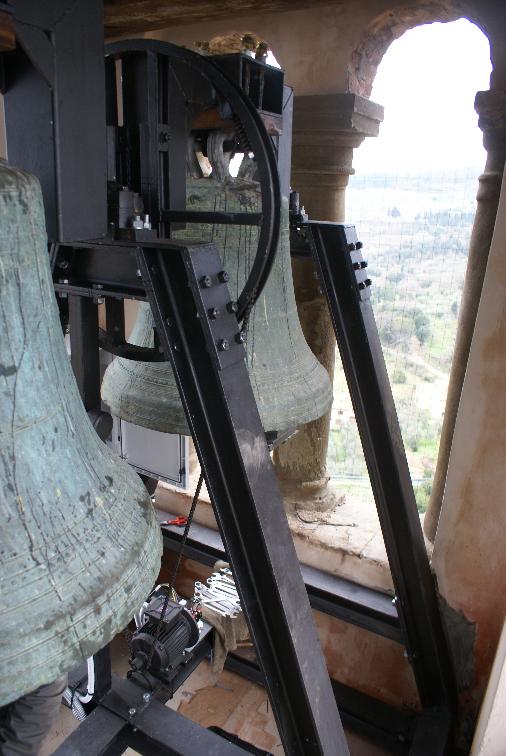

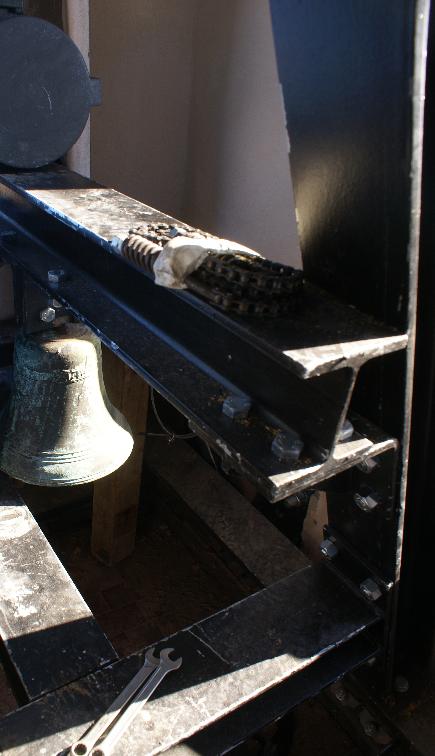

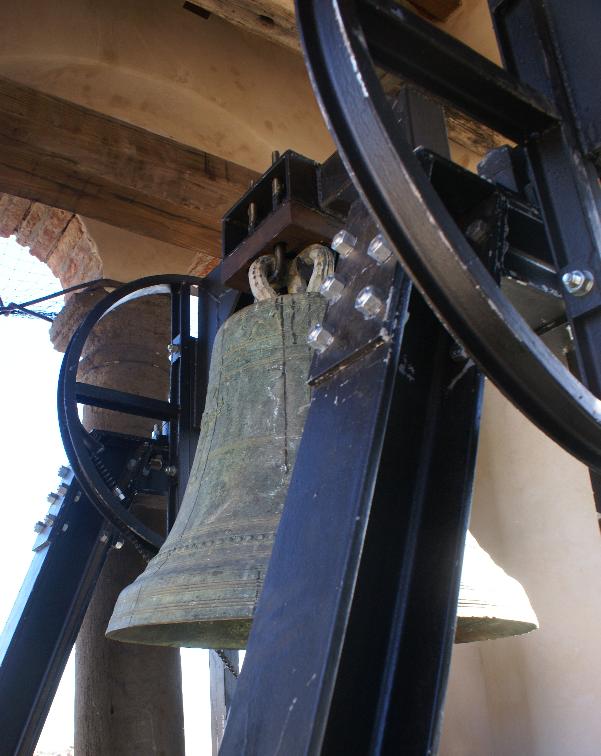

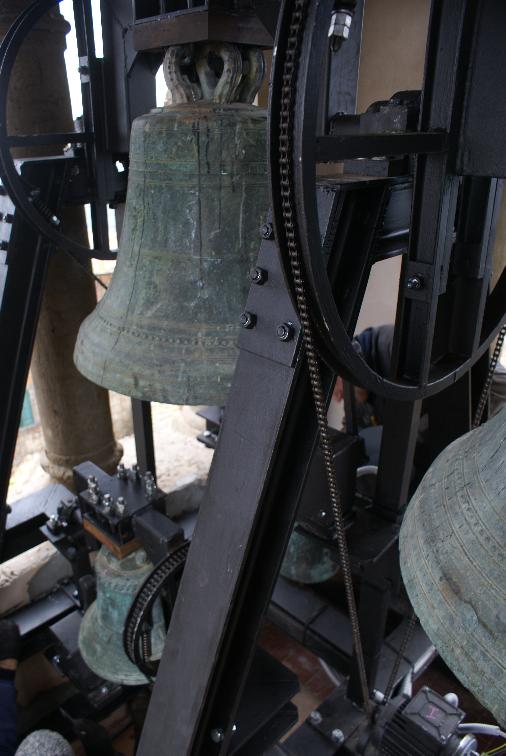

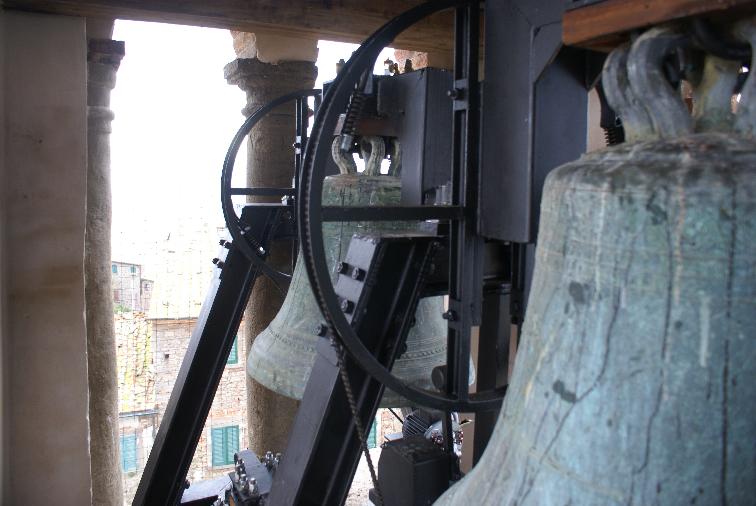

Foto 26: Dettaglio castello con montanti inclinati
Foto 27: Dettaglio montanti inclinati con campana Do4 installata
Foto 28: Dettaglio montanti inclinati con campana Si3 installata
Foto 29: Dettaglio montanti inclinati con campana Sonello grave (mobile) installata

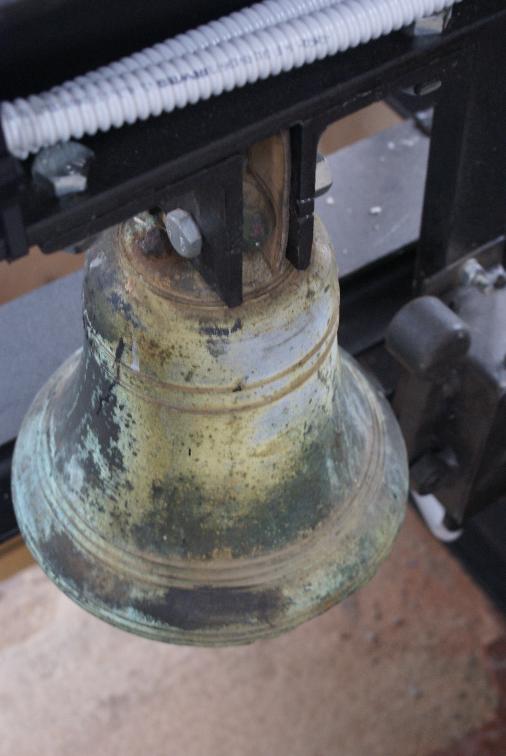

Foto 30: Dettaglio montanti inclinati con campana Sonello acuto (fisso) installata

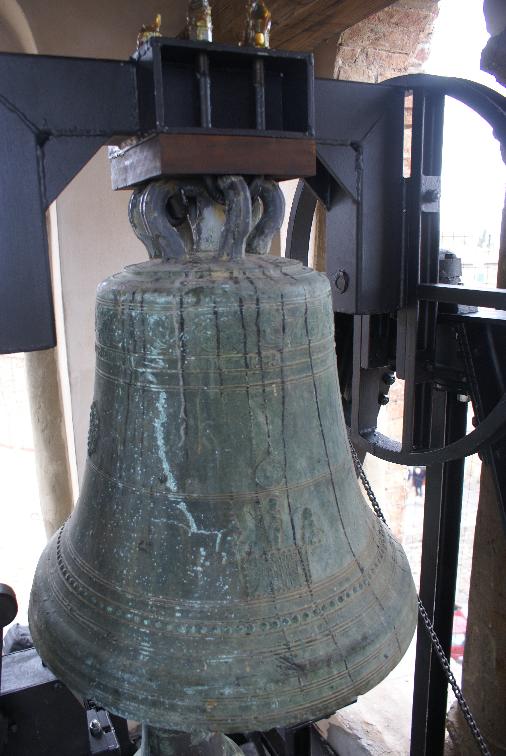

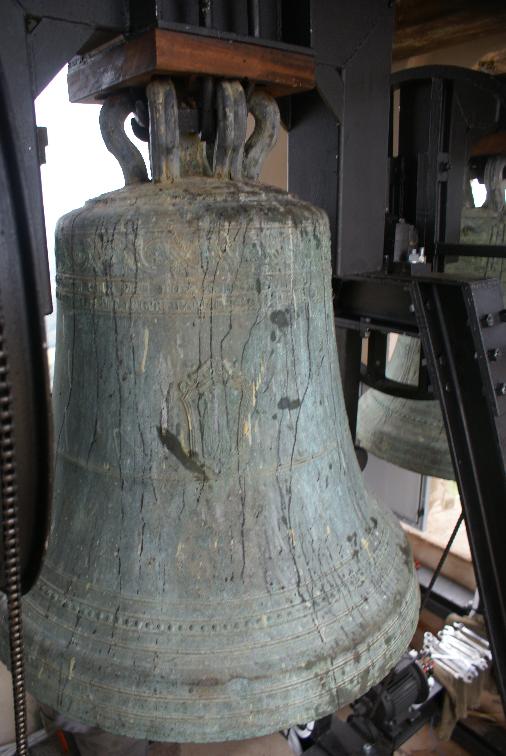

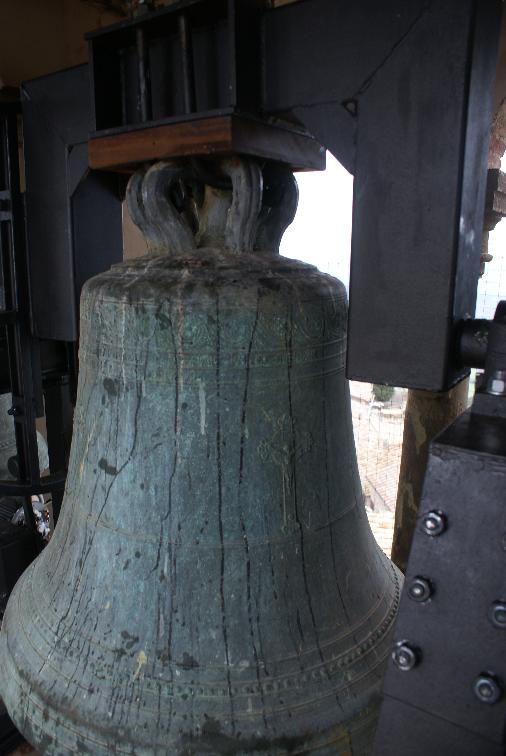

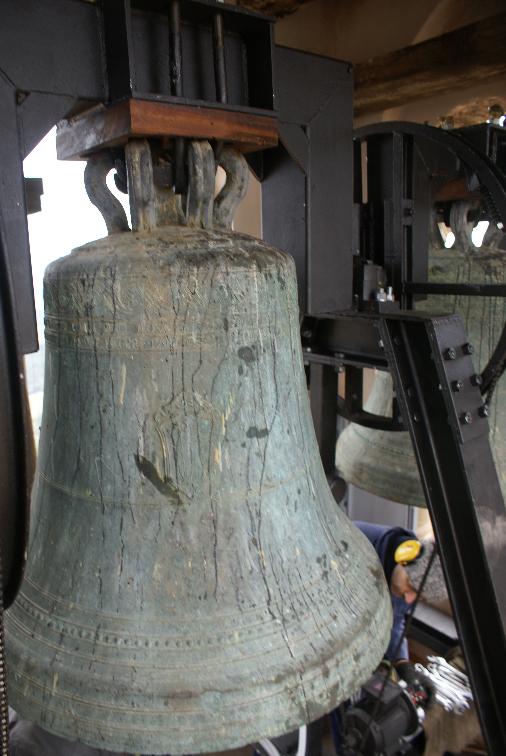

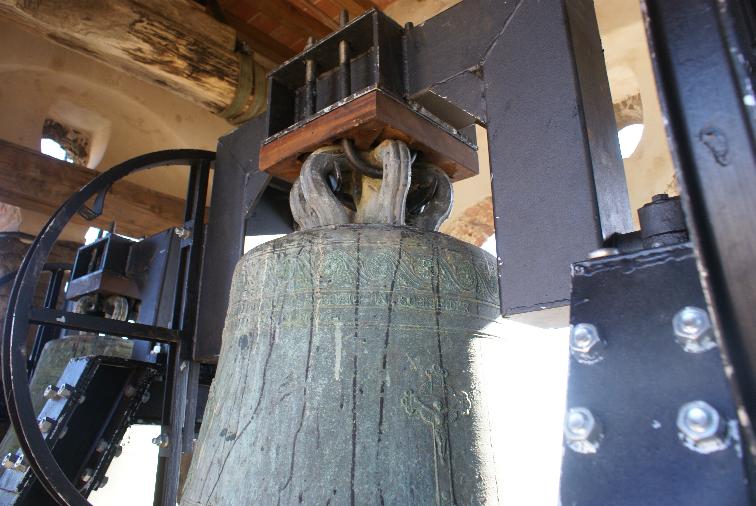

Foto 31: Dettaglio campanone La3 installato
Foto 32: Dettaglio campanone La3 installato
Foto 33: Dettaglio campanone La3 installato

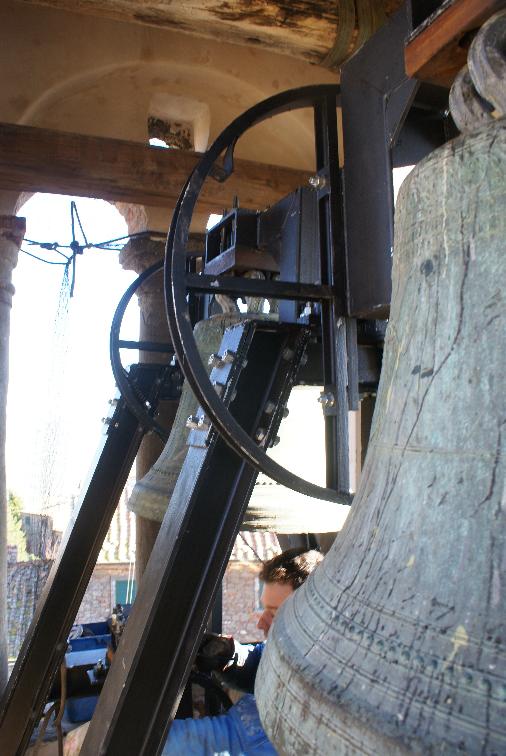

Foto 34: Dettaglio campanone La3 e campana Si3 installati
Foto 35: montanti inclinati e campana Do4 installata
Foto 36: Dettaglio campanone La3 e campana Si3 installati
Foto 37: dettaglio Campanone La3 installato
Foto 38: Campana Do4 installata (a destra del campanone)
Foto 39: Campana Si3 (superiore) - Sonello grave (mobile - inferiore) - Sonello acuto (fisso dietro al sonello grave)
Foto 40: il campanone La3
Foto 41: montanti inclinati con campana Do4 a destra del campanone La3
Foto 42: Dettaglio montanti inclinati

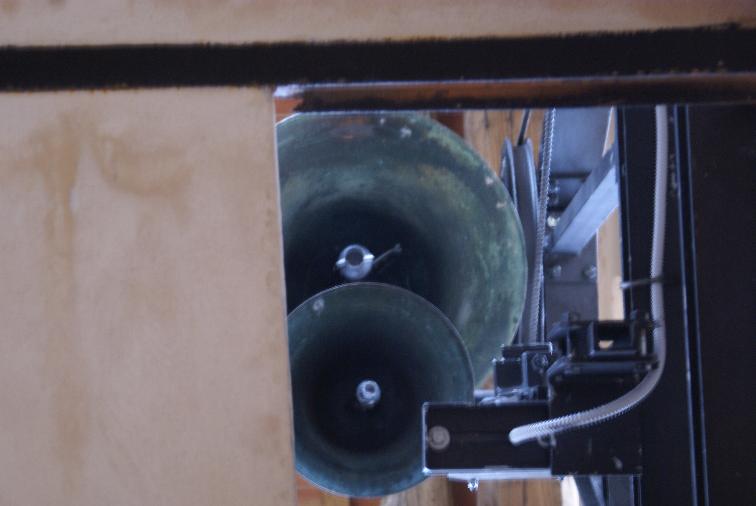

Foto 43: Dettaglio castello con sonello grave frontale (mobile) e sonello acuto retrostante (fisso)

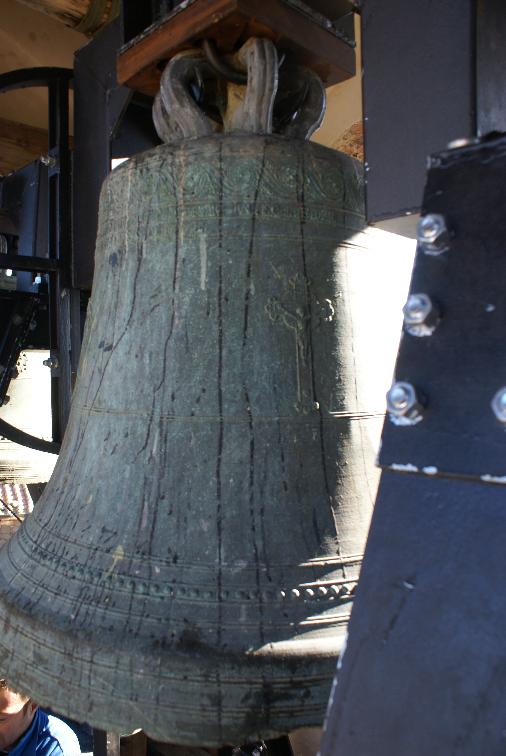

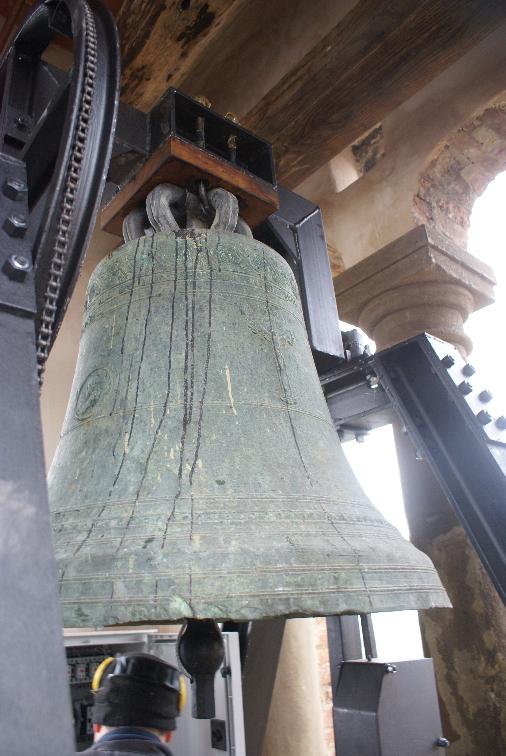

Foto 48: Dettaglio Campanone La3

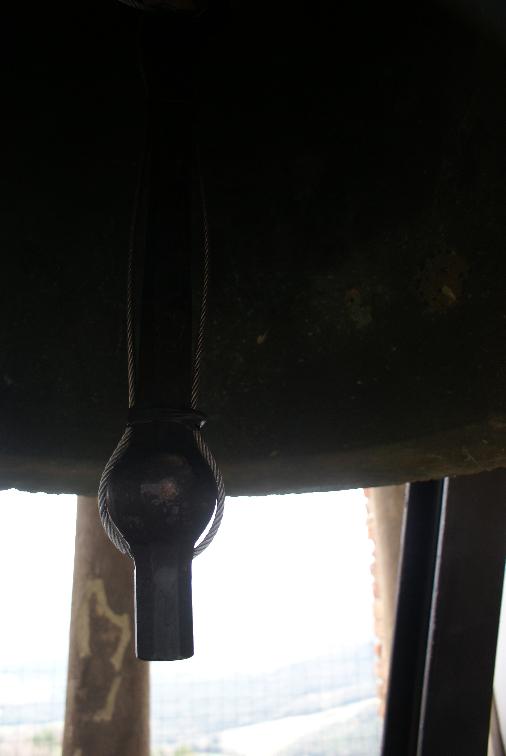

Foto 49: Dettaglio battaglio del campanone La3

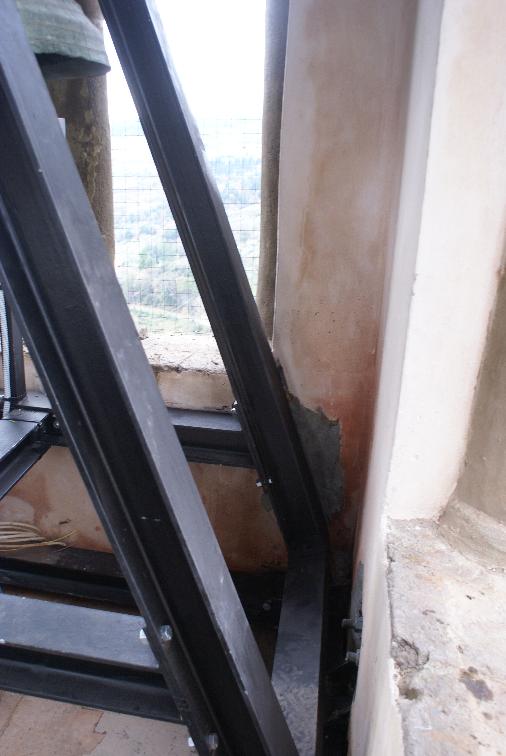

Foto 50: Dettaglio campana Si3 (visuale posteriore)

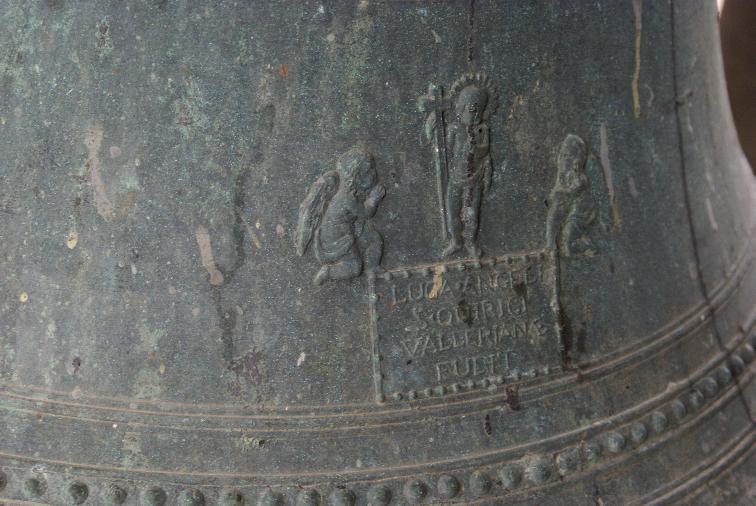

Foto 51: Dettaglio stemma fonditore
Foto 52: Dettaglio sonello grave (visuale posteriore)
Foto 53: Dettaglio sonello acuto (visuale posteriore)
Foto 54: Dettaglio calotta del campanone La3 con anno di fusione (marzo 1845)
Foto 55: Dettaglio stemma fonditore (campanone La3)

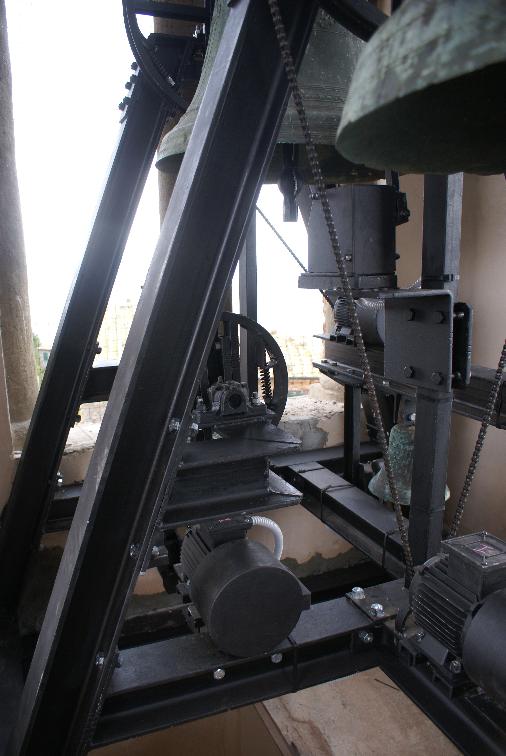

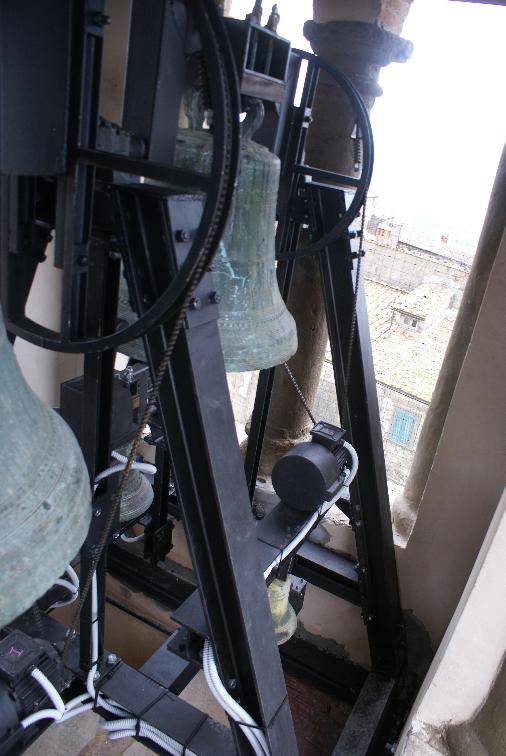

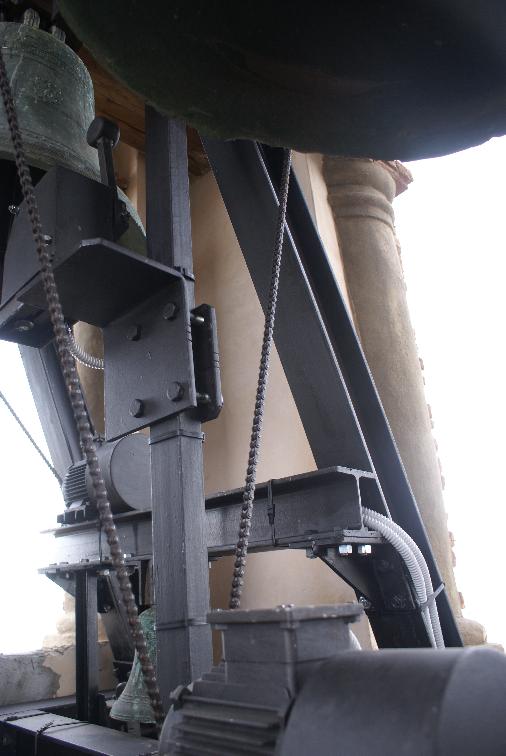

Foto 56: Dettaglio montanti inclinati e motori

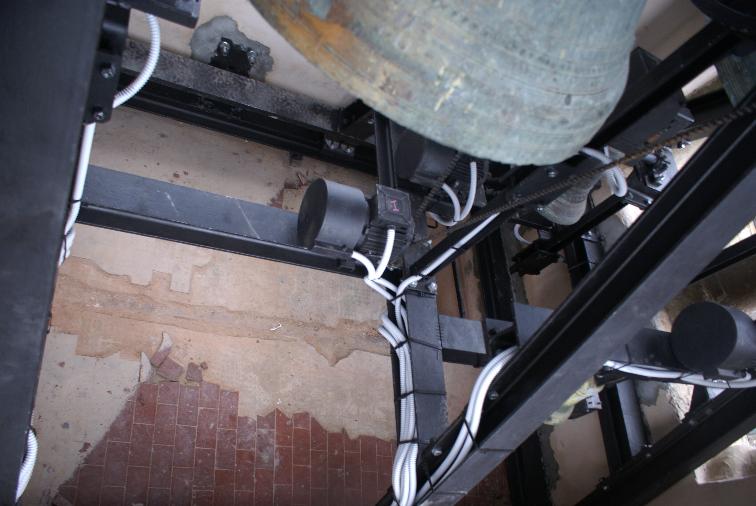

Foto 57: Dettaglio motori e cavi

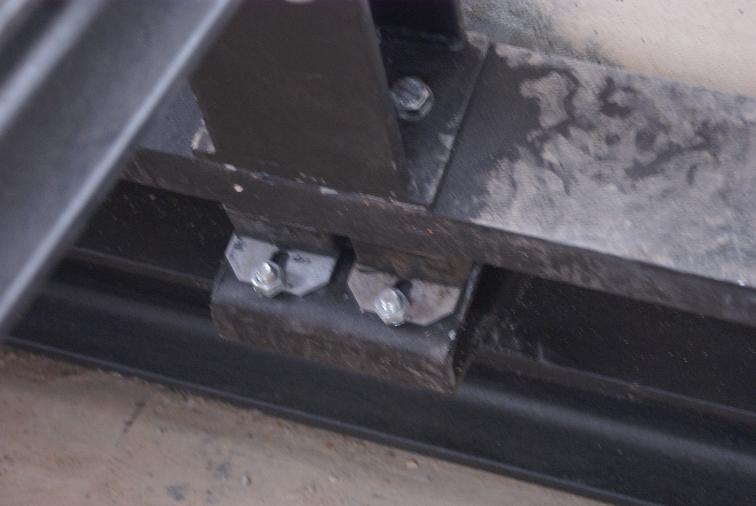

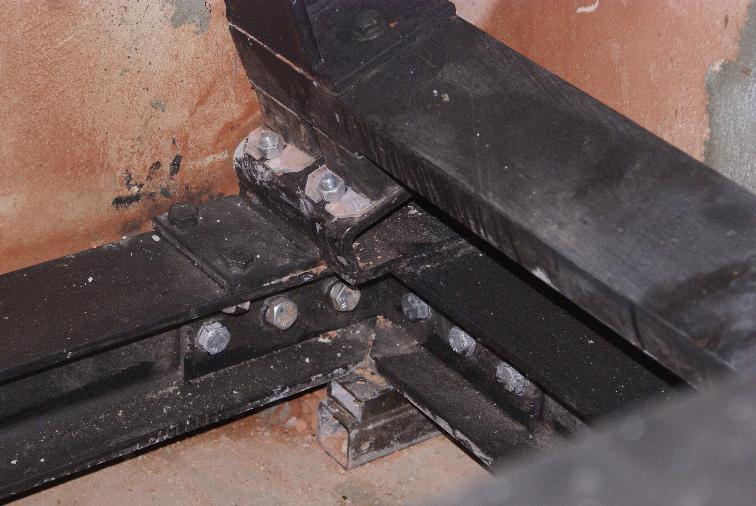

Foto 58: Dettaglio piedini al neoprene e incastro di base angolare
Foto 59: Dettaglio piedini al neoprene in mezzeria del castello

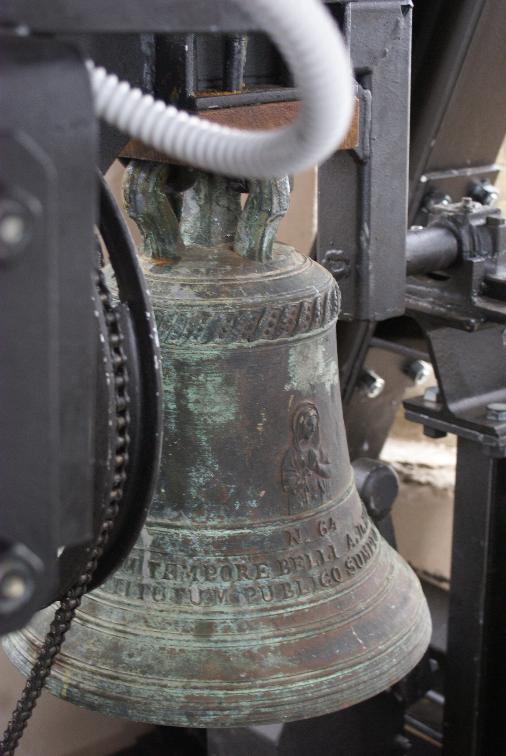

Foto 60: Dettaglio sonello grave in visuale posteriore
Foto 61: Dettaglio sonello acuto fisso in visuale posteriore

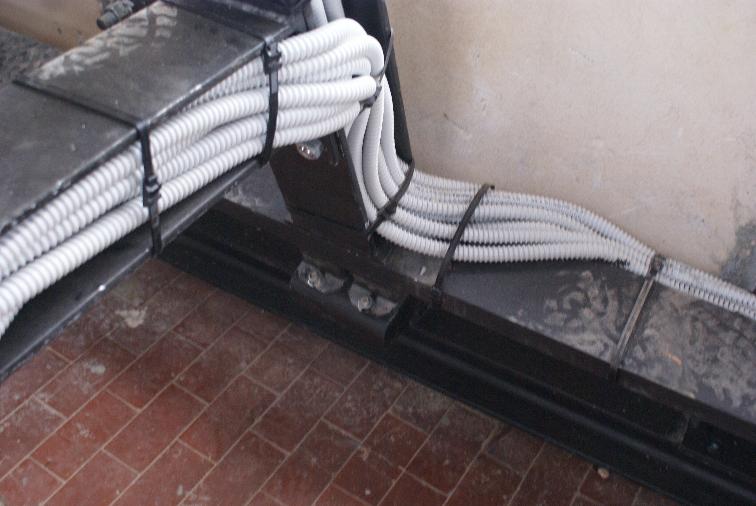

Foto 62: Dettaglio cavi inseriti nello spazio delle putrelle

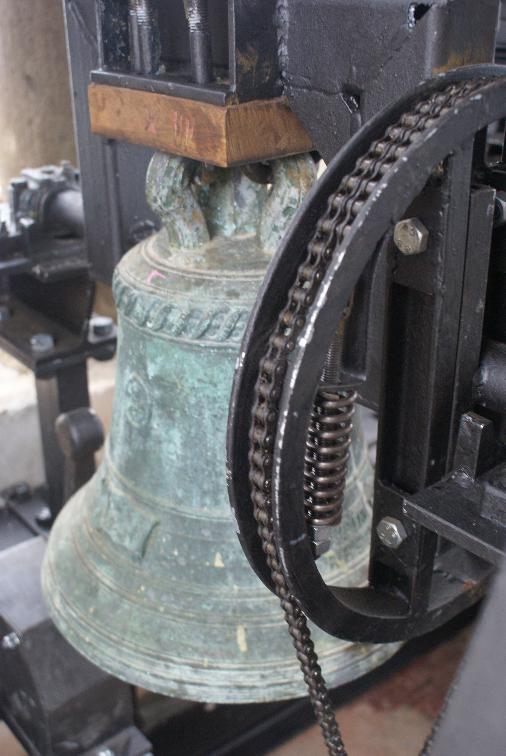

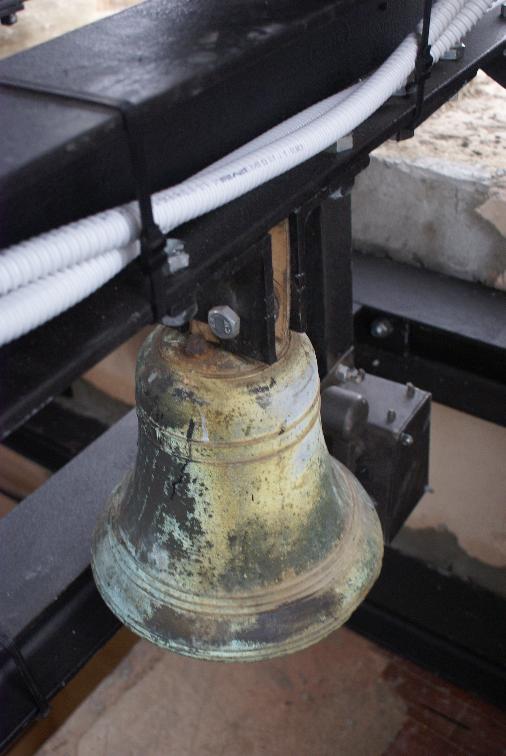

Foto 63: Dettaglio sonello grave in visuale anteriore

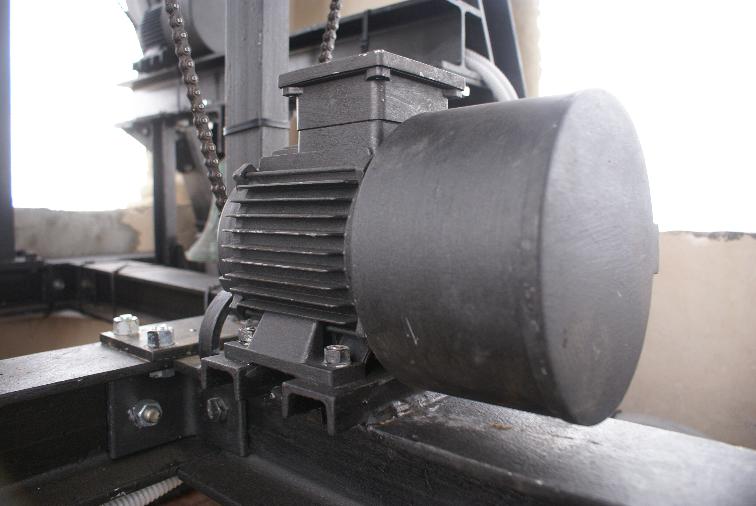

Foto 64: Dettaglio motore
Foto 65: Dettaglio motore con sistema di distribuzione del movimento (catena)
Foto 66: Dettaglio campanone
Foto 67: Dettaglio motori e meccanismi di trasmissione del movimento (catene)
Foto 68: Dettaglio montanti inclinati

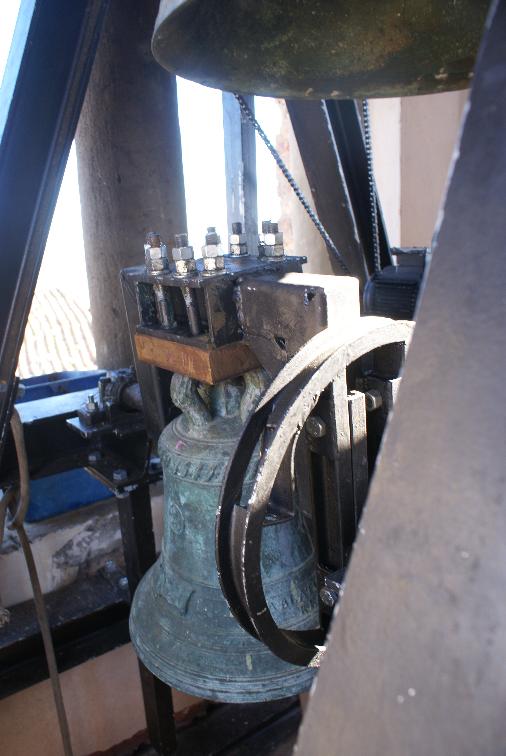

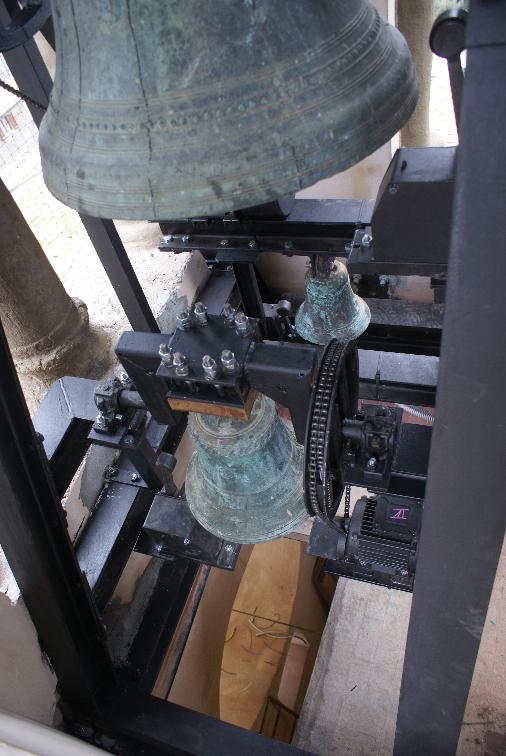

Foto 69: Dettaglio sonello grave a cui è sovrapposta la campana Si3
In data 26-01-2018 si è proceduto collaudo di tutte le campane secondo vari stili di suono (slancio singolo, carillon, slancio doppio e doppio di prima classe [finale del video]).
.
