 Progetti di restauro concerti di ing. arch. Michele Cuzzoni

AREA I - ARTE TECNICO-SCIENTIFICA (ATS)

Cap. ATS-Q02 - Restauro concerti di campane di ing. arch. Michele Cuzzoni - Pag. ATS-Q02.10

Gli argomenti trattati sono stati inseriti da Ing. Arch. Michele Cuzzoni nel 2015 - © Copyright 2007- 2024 - e sono desunti dalla documentazione indicata in Bibliografia a fondo pagina




2014 - Progetto S. Lorenzo - Misano di Gera d'Adda (BG)

Restauro Campane

Progetto strutturale e direzione lavori: Ing. Arch. Michele Cuzzoni - Sannazzaro de' Burgondi (PV)
Ditta Cav. R. Trebino - Uscio (GE)





INDICE:



Progettista Strutturale e D.L.: Ing. Arch. Michele Cuzzoni - Sannazzaro de’ Burgondi (PV)

Ditta Tecnica Campanaria: Roberto Trebino s.n.c. - Uscio (GE).

Qui il progetto di restauro della torre.





Notizie storiche



Dal libro “Misano di Gera D’Adda – un paese una storia” di Paolo Origgi e Collaboratori, si apprende la storia del Campanile: a pag. 279 si legge che la torre originaria era alta 20 metri col tetto a quattro spioventi; la cella campanaria era disposta a 15 metri e aveva tre piccole campane.

Nel 1713 si procedette all’innalzamento della torre che, essendo realizzata con muri a sacco, venne abbattuta fino all’altezza di 4 metri e da questa quota fu realizzata la struttura attuale di mattoni pieni fino all’altezza complessiva di circa 29 metri col tetto in coppi a quattro falde, con la cella campanaria, che sormonta l’orologio, portata a 20 metri d’altezza. Nel 1850 fu ampliato e rifatto il concerto di campane, ad opera della Ditta Crespi di Crema che produsse 5 campane.

Durante la II Guerra Mondiale vennero asportate per esigenze belliche le due campane maggiori; dopo la restituzione, nel 1948 furono nuovamente rifuse dalla Ditta Angelo Ottolina di Bergamo nella tonalità di Re maggiore, ottenendo le seguenti campane: Re3, Mi3, Fa#3, Sol3, La3.

Nel 1968 la terza campana Fa#3 si staccò dalla cella campanaria precipitando sul tetto della chiesa, distruggendo l’organo e la cantoria. Tale campana fu nuovamente fissata mediante bulloni che attraversano la calotta della stessa. In questo frangente si realizzarono i nuovi ripiani interni di cemento armato per rinforzare la struttura della torre; il piano di calpestio della cella campanaria fu realizzato in putrelle di ferro e voltini di laterizio ricoperti di calcestruzzo.

Negli anni ’70 del XX secolo è stata rifatta la copertura, aggiunto il lucernario e iniziato ma non completato un intervento di consolidamento nel cornicione sotto la copertura.

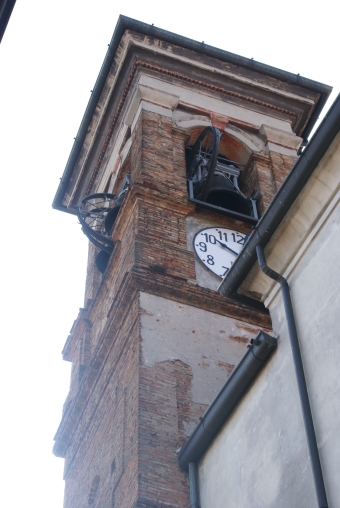

Fig.01 - Stato del campanile Fig.02 - Campanone: RE3

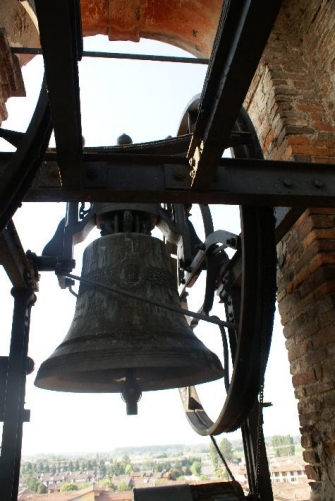

Fig.03 - Secondo Campanone: MI3 Fig.04 - TerzaCampana: FA#3

Fig.05 - Quarta e Quinta Campana: SOL3 e LA3





INDICE



10 luglio 2012 - Rilievo delle Campane





Il sopralluogo del 10 luglio 2012 ha evidenziato che:

- La patina superficiale delle campane si presenta ricoperta di guano e di incrostazioni di ossido nero-bluastre e verdastre che danneggiano il manto contribuendo a modificare la limpidezza e la “rotondità” del suono.



- Le campane Quarta e Quinta, installate appaiate, hanno danneggiato la struttura portante dei pilastri Nord, con evidenti segni di lesioni strutturali gravi.

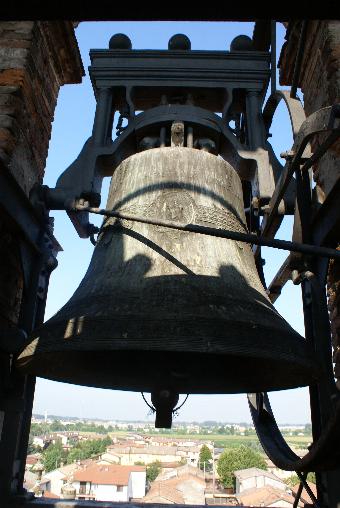

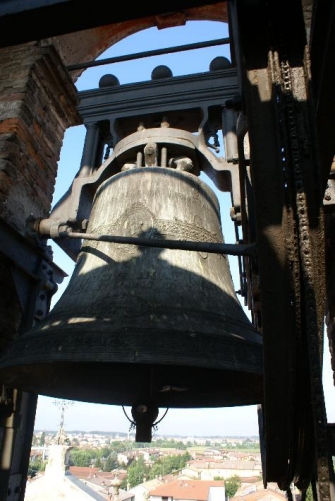

Fig.06 - Il Campanone nel finestrone ovest



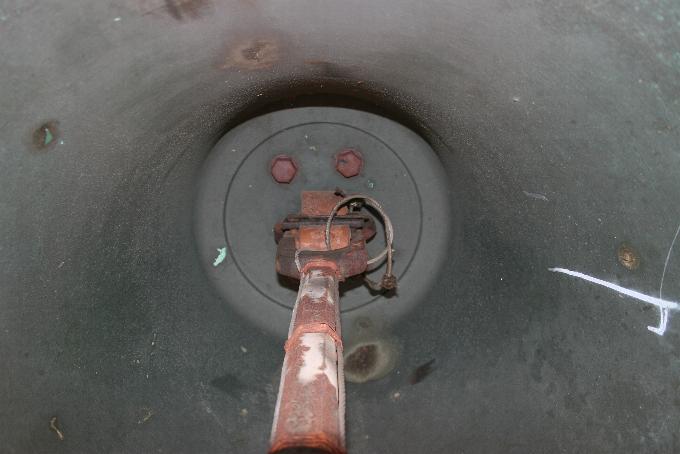

Fig.07 - Dettaglio 4 bulloni supplementari di ancoraggio inseriti nel 1968



Campana - 1 - Prima

Nota nominale: Re3

Diametro di bocca: 1282 mm

Spessore: 125 mm

Peso: 1.104 kg

Fonditore: Ottolina Angelo - Bergamo (BG)

Anno di fusione: 1948

Particolarità: nel 1968 sono stati inseriti 4 bulloni aggiuntivi di ancoraggio al ceppo quale sostegno di sicurezza dopo la caduta della terza campana.

Dedica a "Cristo Re"

Iscrizioni e decori leggibili:

Bordo superiore:

REGI SAECULORUM IMMORTALI



Iconografia e decorazioni - Medaglioni mediani:

SAN PIETRO - CRISTO RE - SAN PAOLO



Fascia mediana:

CHRISTUS VINCIT - CHRISTUS REGNAT - CHRISTUS IMPERAT

SS. LAURENTI PETRI ET PAULI ORATE PRO NOBIS

MISANENSES SUPTU A.D.I. MCMXLVIII

ABLATUM TEMPORE BELLI

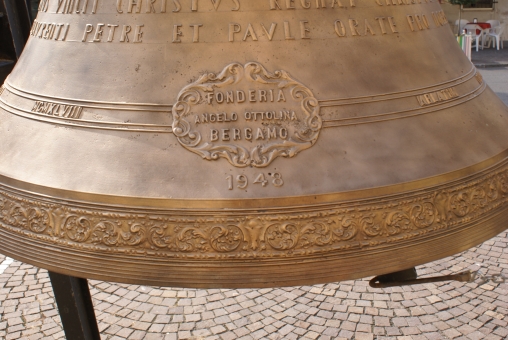

Medaglione di bordo:

FONDERIA

ANGELO OTTOLINA

BERGAMO

1948

1) Il Campanone (Prima) - Re3 - 1948

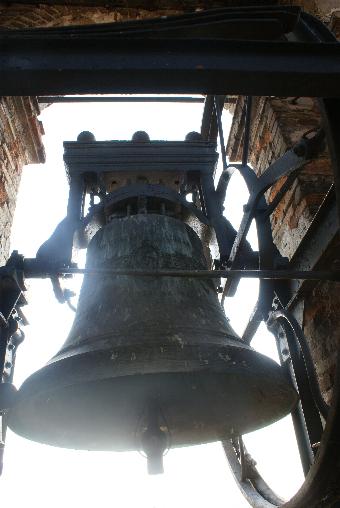

Fig.08 - Il Secondo Campanone nel finestrone est



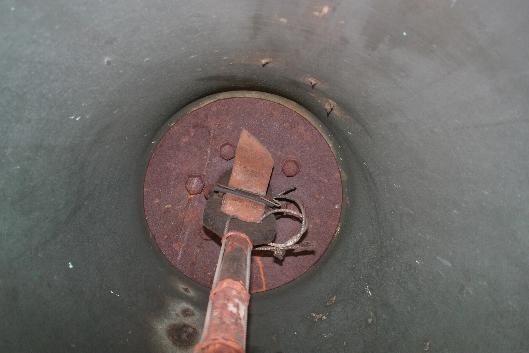

Fig.09 - Dettaglio 6 bulloni supplementari di ancoraggio inseriti nel 1968



Campana - 2 - Seconda

Nota nominale: Mi3

Diametro di bocca: 1131 mm

Spessore: 114 mm

Peso: 800 kg

Fonditore: Ottolina Angelo - Bergamo (BG)

Anno di fusione: 1948

Particolarità: nel 1968 sono stati inseriti 6 bulloni supplementari con piastra di ancoraggio al ceppo quale sostegno di sicurezza dopo la caduta della terza campana.

Dedica a "Immacolata"

Iscrizioni e decori leggibili:

Bordo superiore:

A FULGURE ET TEMPESTATE LIBERA NOS DOMINE



Iconografia e decorazioni - Medaglioni mediani:

S. CECILIA - IMMACOLATA - S. ANTONIO ABATE

GESU' E MARIA CON I FEDELI - CROCIFISSO



Fascia mediana:

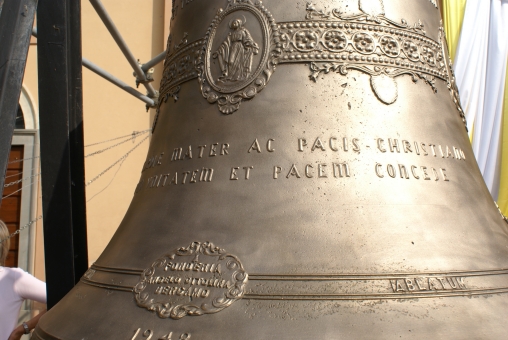

MISERICORDIAE MATER AC PACIS CHRISTIANO

POPULO UNITATEM ET PACEM CONCEDE



Fascia di bordo:

SUPTO A.D. MCMXLVIII - TEMPORE BELLI ABLATUM



Medaglione di bordo:

FONDERIA  OTTOLINA

BERGAMO

2) La seconda campana - Mi3 - 1948

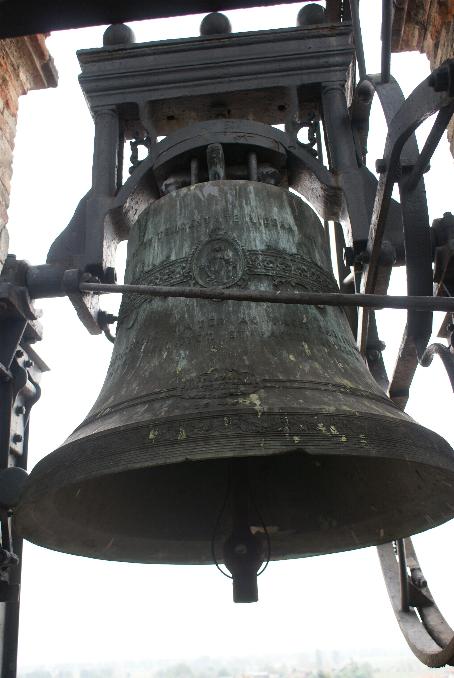

Fig.10 - La terza Campana (caduta nel 1968) nel finestrone sud

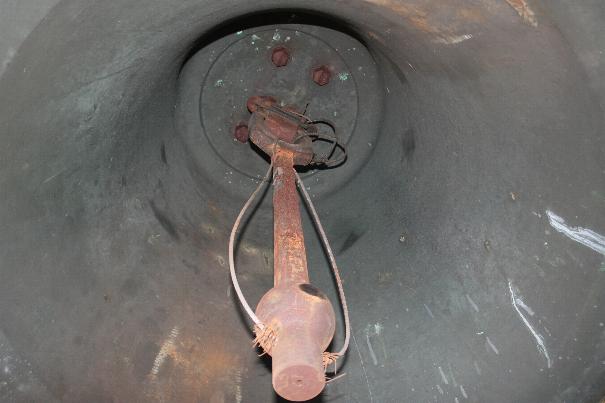

Fig.11 - Dettaglio 4 bulloni supplementari di ancoraggio inseriti nel 1968

Campana - 3 - Terza

Nota nominale: Fa#3

Diametro di bocca: 1013 mm

Spessore: 105 mm

Peso: 575 kg

Fonditore: Ottolina Angelo - Bergamo (BG)

Anno di fusione: 1948

Particolarità: nel 1968 sono stati inseriti 4 bulloni supplementari quale sostegno di sicurezza dopo la caduta di questa campana sul tetto e organo a canne sottostante che è andato completamente distrutto.

Dedica a "S. Lorenzo"

Iscrizioni e decori leggibili:

Bordo superiore:

BEATO LAURENTIO MARTIRE PATRONO



Iconografia e decorazioni - Medaglioni mediani:

S. GIOVANNI - S. LORENZO - S. MARCO



Fascia mediana:

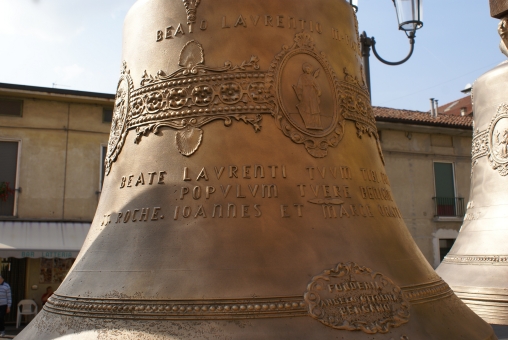

BEATE LAURENTI TUUM TIBI FIDENTEM

POPULUM TUERE BENIGNE



Fascia di bordo:

SS. ROCHE IOANNES ET MARCE ORATE PRO NOBIS



Medaglione di bordo:

FONDERIA  OTTOLINA

BERGAMO

3) La terza campana - Fa#3 - 1948

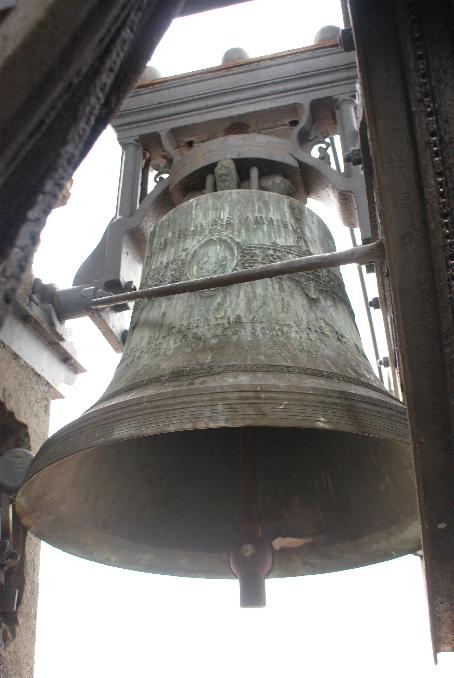

Fig.12 - La quarta Campana nel finestrone nord



Fig.13 - Dettaglio 4 bulloni supplementari di ancoraggio inseriti nel 1968

Campana - 4- Quarta

Nota nominale: Sol3

Diametro di bocca: 953 mm

Spessore: 94 mm

Peso: 485 kg

Fonditore: Ottolina Angelo - Bergamo (BG)

Anno di fusione: 1948

Particolarità: nel 1968 sono stati inseriti 4 bulloni supplementari quale sostegno di sicurezza dopo la caduta delle terza campana.

Dedica a "Anime Purganti"

Iscrizioni e decori leggibili:

Bordo superiore:

RESURECTURIS OMNIBUS



Iconografia e decorazioni - Medaglioni mediani:

S. ROCCO - ANIME PURGANTI - S. SEBASTIANO



Fascia mediana:

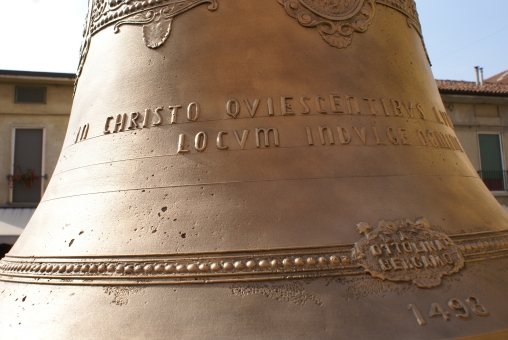

IN CHRISTO QUIESCIENTIBUS LUCIS ET PACIS

LOCUM INDULGE DOMINE



Fascia di bordo:

SS. ROCHE IOANNES ET MARCE ORATE PRO NOBIS



Medaglione di bordo:

OTTOLINA

BERGAMO

4) La quarta campana - Sol3 - 1948

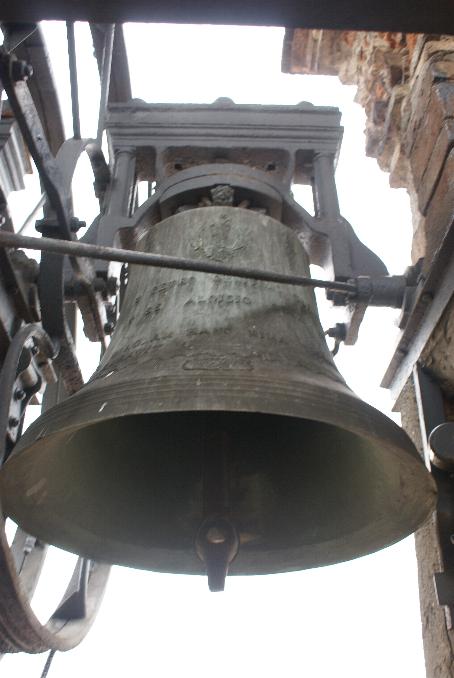

Fig.14 - La quinta Campana nel finestrone nord

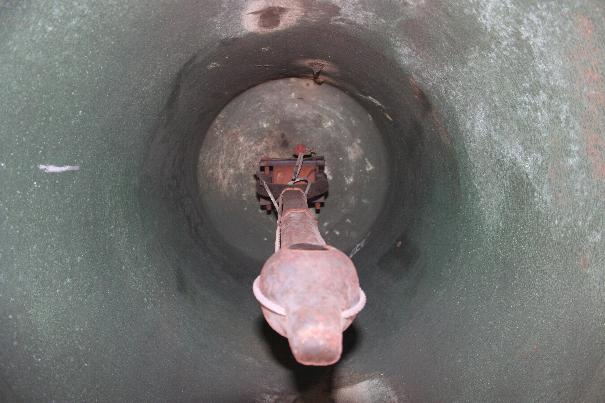

Fig.15 - Campana senza bulloni rifusa nel 1976  perché stonata



Campana - 5- Quinta

Nota nominale: La3

Diametro di bocca: 855 mm

Spessore: 87 mm

Peso: 340 kg

Fonditore: Roberto Mazzola - Valduggia (VC)

Anno di fusione: 1976

Particolarità: questa campana è stata rifusa perché l'originale era stonata.

Dedica a "S. Luigi"

Iscrizioni e decori leggibili:

Bordo superiore:

S. LUIGI

PETRO GENITORI DEF. PACEM



Iconografia e decorazioni - Medaglioni mediani:

SS. ALOISIO GONZ. AC



Fascia mediana:

FUNDEBAM NOLAM HANC RIMA DISSONAM

CURAVIT



Medaglione di bordo:

1976

MAZZOLA COSBARTA

VALDUS

VARALLI

5) La quinta campana - La3 - 1976







INDICE







RESTAURO CAMPANE





Ogni campana è stata accuratamente pulita mediante utilizzo di un impasto liquido di acqua e cenere, finemente nebulizzata sulla superficie, in modo da far emergere il colore del bronzo antico. Successivamente le campane sono state lucidate con cera d'api per far risaltare tutte le diciture ed i festoni decorativi.

 La pulizia effettuata, oltre a garantire un’ossidazione futura graduale ed omogenea, ha permesso di far ritrovare la bellezza del suono pastoso e “rotondo” di ogni singolo bronzo che si amalgama perfettamente nel “mixtur” della suonata di “distesa generale”.

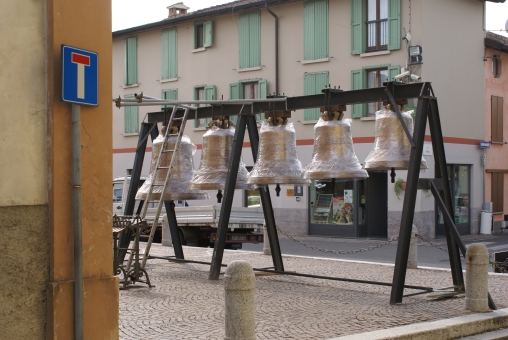

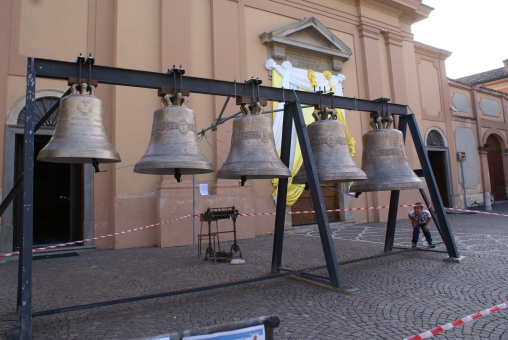

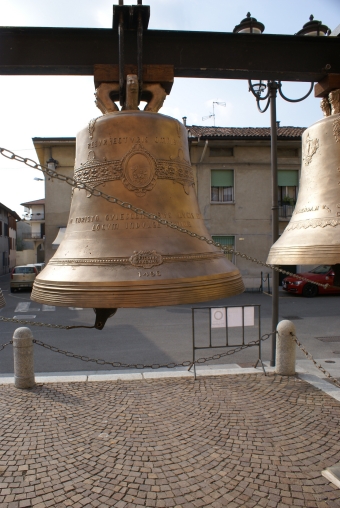

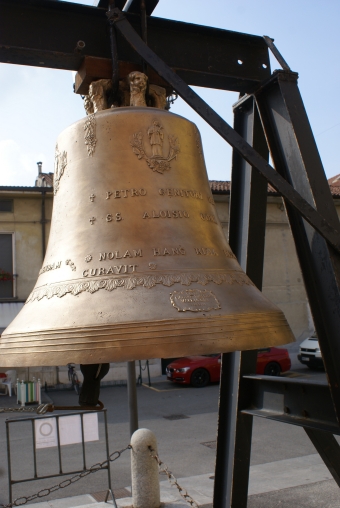

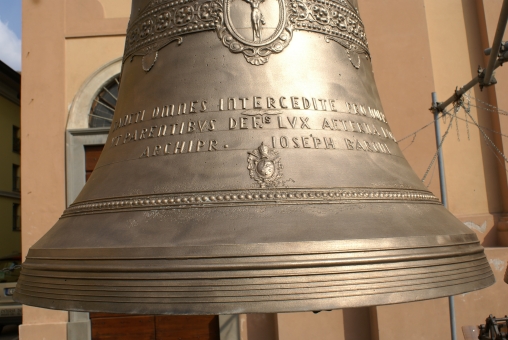

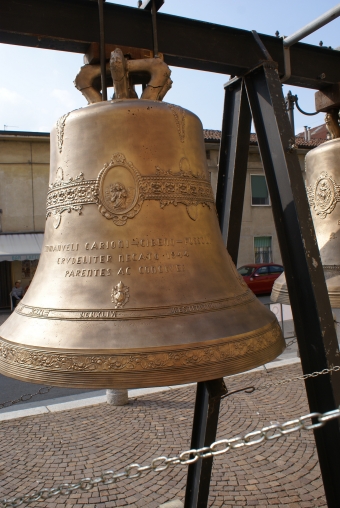

Fig.16 e 17 - Le campane installate sul sagrato pronte per l'inaugurazione







INDICE

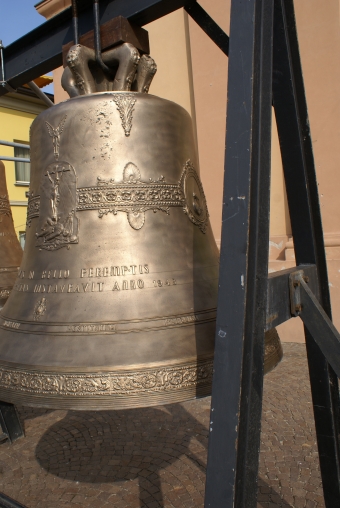

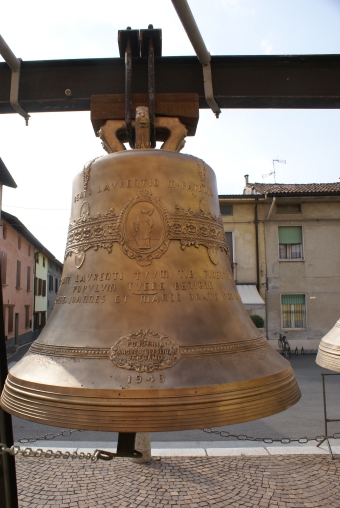

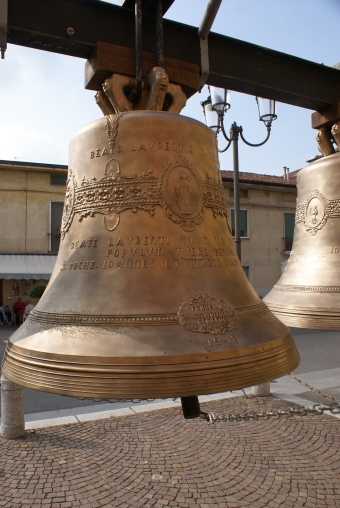

Fig.18  Fig.19   Fig.20


Fig.21





INDICE











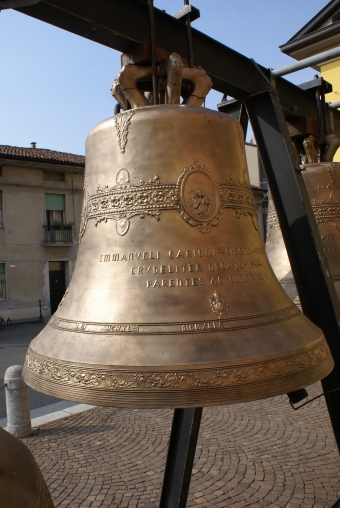

Fig.2 Fig.23


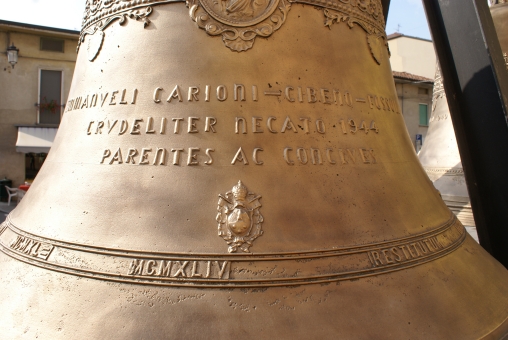

Fig.24 Fig.25

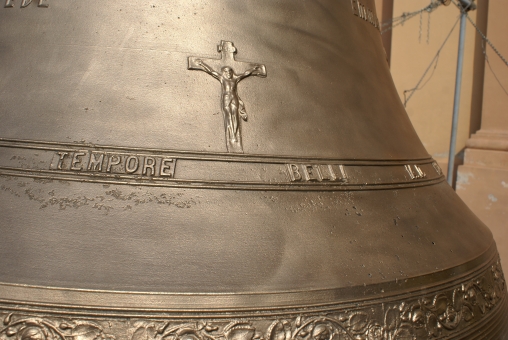

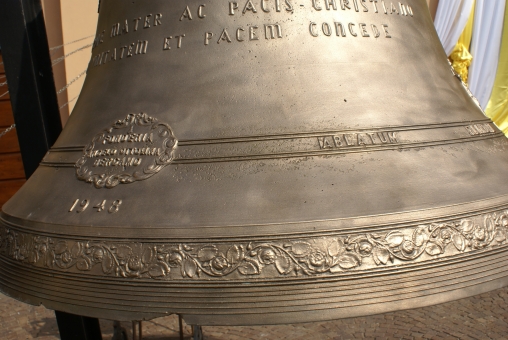

Fig.26  Fig.27





INDICE

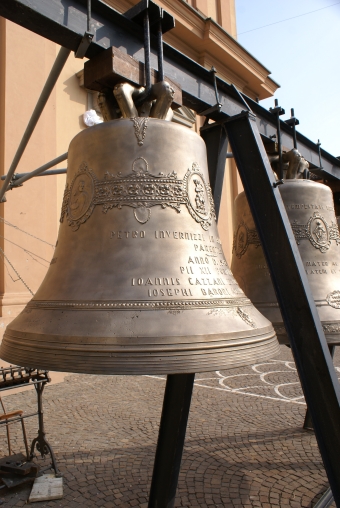

Fig.28  Fig.29


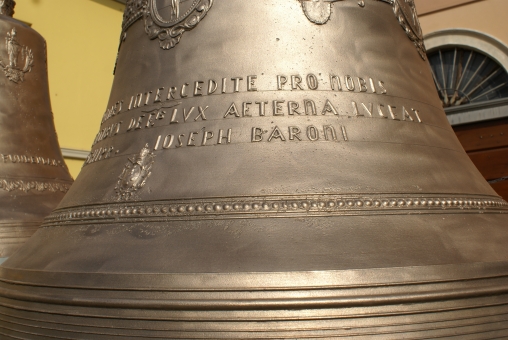

Fig.30  Fig.31


Fig.32   Fig.3







INDICE

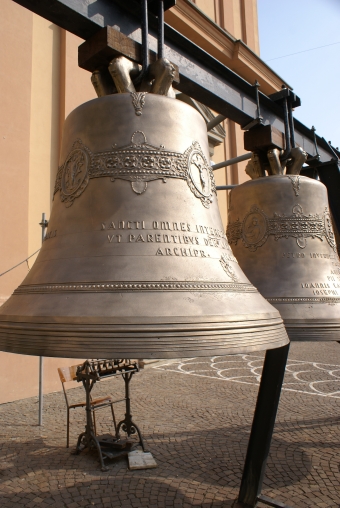

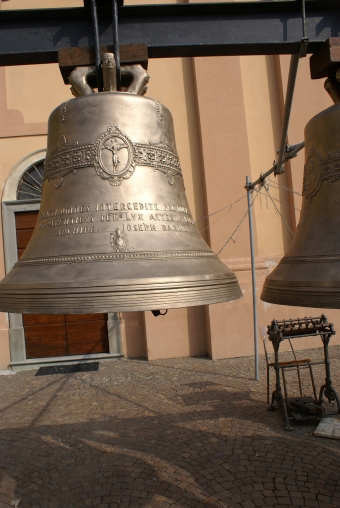

Fig.34   Fig.35


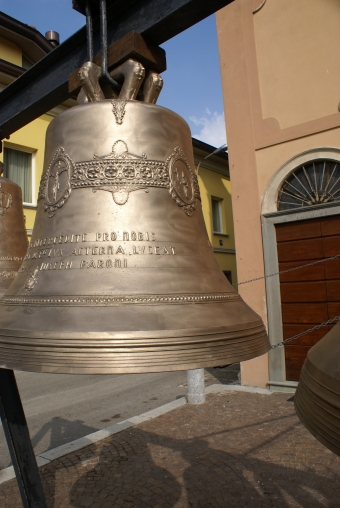

Fig.36   Fig.37

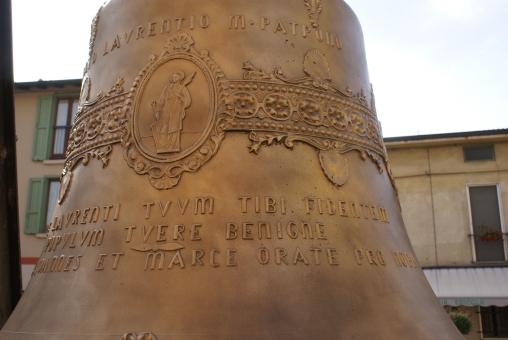

Fig.38   Fig.39





INDICE

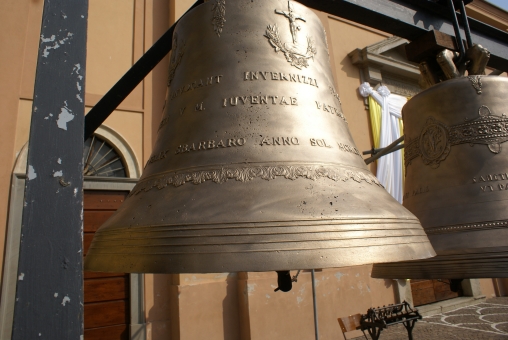

Fig. 40    Fig. 41

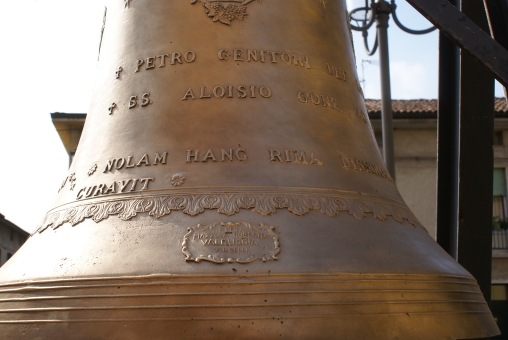

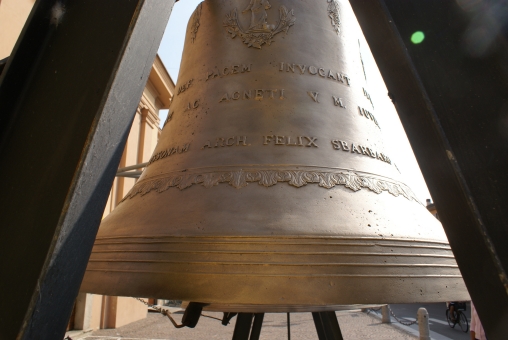

Fig. 42     Fig. 43









INDICE

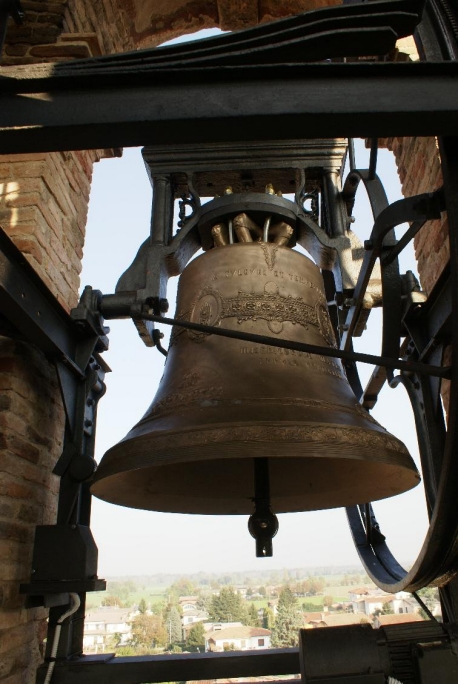

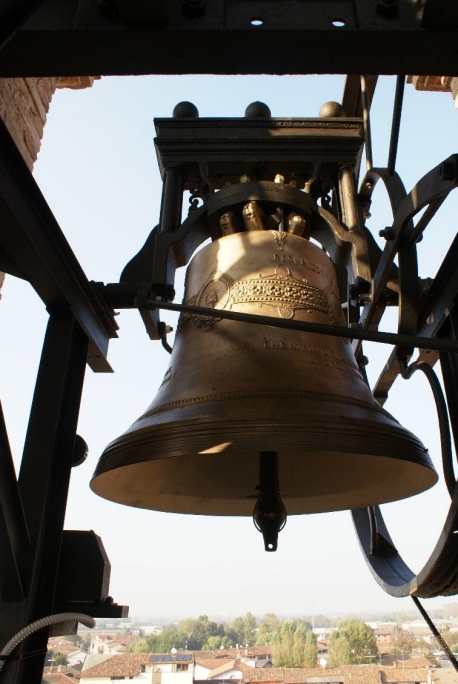

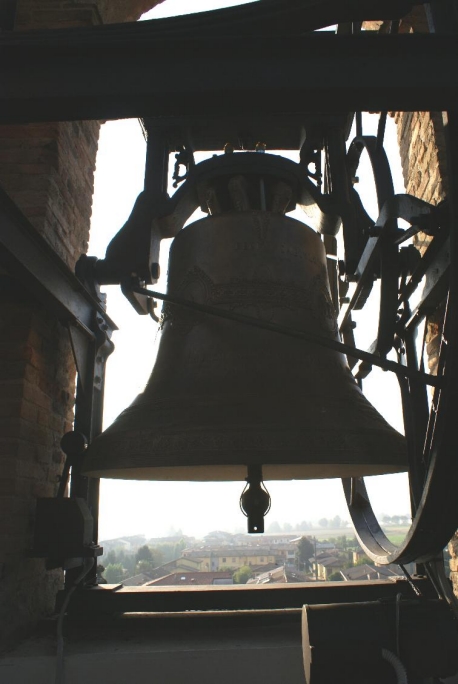

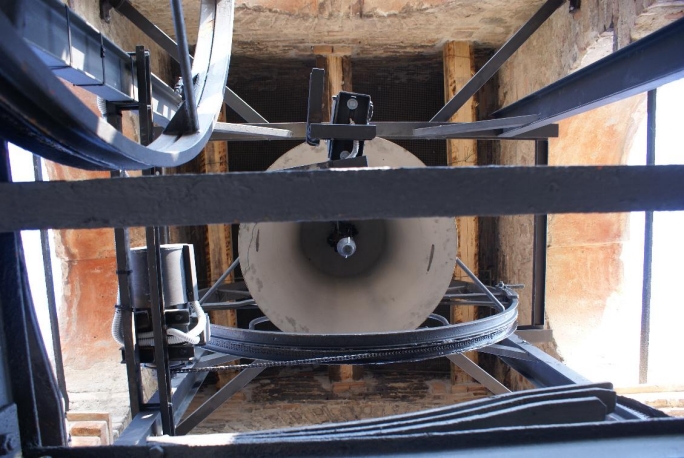

Fig. 44 - RE3 - Finestra Ovest Fig. 45 - MI3 - Finestra Est

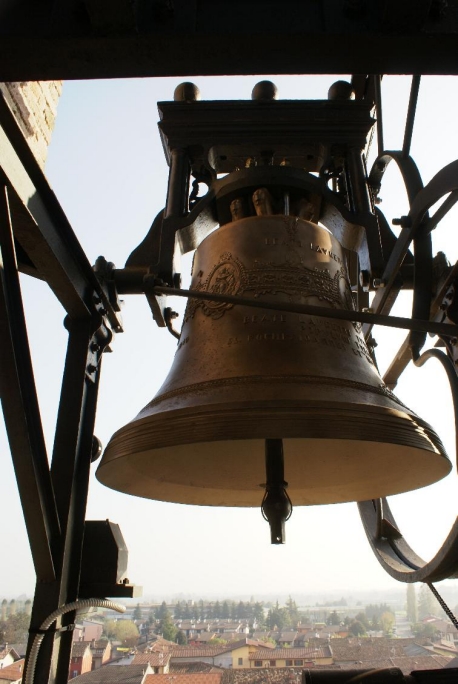

Fig. 46 - FA#3 - Finestra sud  Fig. 47 - Sol3 - Finestra nord


Fig. 48 - LA3 - Guglia


INDICE















2014-10-04: Concerto di Campane Restaurate a Tastiera a Misano di Gera d'Adda (BG)











2014-10-05: Inaugurazione Campane Restaurate a Misano di Gera d'Adda (BG)











2014-10-07: Salita campane a Misano di Gera d'Adda (BG)













2014-10-12: Campane e S. Messa Solenne - Inaugurazione Campanile Misano di Gera d'Adda (BG)







INDICE
