 Progetti di restauro concerti di ing. arch. Michele Cuzzoni

AREA I - ARTE TECNICO-SCIENTIFICA (ATS)

Cap. ATS-Q02 - Restauro concerti di campane di ing. arch. Michele Cuzzoni - Pag. ATS-Q02.05

Gli argomenti trattati sono stati inseriti da Ing. Arch. Michele Cuzzoni nel 2009 - © Copyright 2007- 2024 - e sono desunti dalla documentazione indicata in Bibliografia a fondo pagina




2009 - Progetto di volontariato: Parrocchia S. Andrea - Torre Calderai (Tortona)

Progetto e direzione lavori: Ing. Arch. Michele Cuzzoni - Sannazzaro de' Burgondi (PV)
Ditta Cav. R. Trebino - Uscio (GE)



INDICE:



RESTAURO CAMPANE e INCASTELLATURA



Fase 0 - stato di fatto: luglio 2009

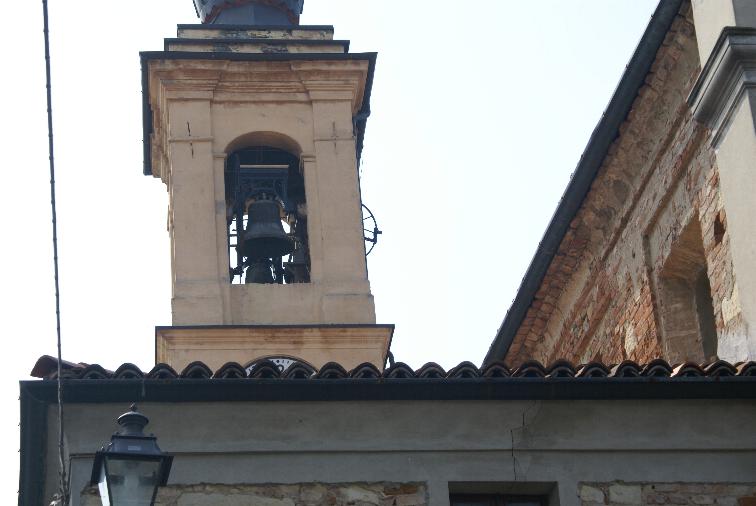

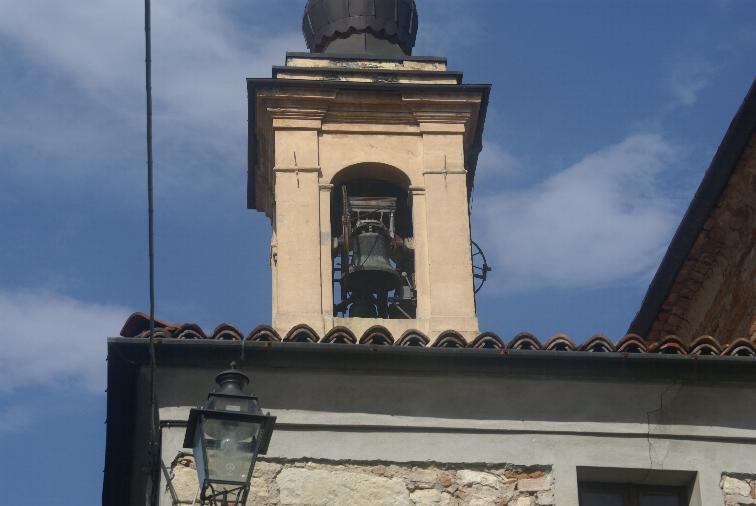

Il campanile della Parrocchia S. Andrea di Torre Calderai (Fraz. Tortona - AL), alloggia al suo interno tre campane: Lab3 Luigi Mazzola 1870, Sib3 Zerbini Alessandria 1735, Do4 Roberto Mazzola Rifusione 1979.

Le campane alloggiano coi perni direttamente su bronzine all'interno di mensole di  pietra. Non risultano opere di manutenzione fin dal 1950. Le corde, di nylon, sono malamente collegate alle catene vecchie mediante cappi tenuti insieme da ferma-cavo particolarmente sovradimensionati.



INDICE





Fase 1 - Tinteggiatura Ceppi e Incastellatura







La prima fase dei restauri ha interessato la tinteggiatura dei ceppi e del castello, oltre all'ingrassatura delle bronzine particolarmente usurate dal tempo.



I colori scelti per la tinteggiatura sono:

- BLU SCURO per il corpo del ceppo, la ruota e i tiranti

- ORO per la testata del ceppo e per il castello interno.



I colori, approvati dal Parroco, hanno il seguente significato:

- BLU SCURO: le campane richiamano alla preghiera verso il Cielo (= Blu scuro)

- ORO: la Divinità del Signore a cui tutti dobbiamo rivolgere il nostro pensiero.



INDICE





Fase 2 - Relazione sulle lavorazioni alla cella campanaria

 - Campane

 Le tre campane sono state sottoposte ad un intervento di pulitura e lucidatura effettuato in loco.



- Battagli

Si è applicato ad ogni battaglio un cordino di sicurezza in acciaio a quattro fili, rivestito in plastica anti ossidazione ed anticorrosione.



- Ceppi

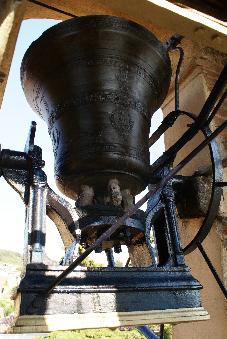

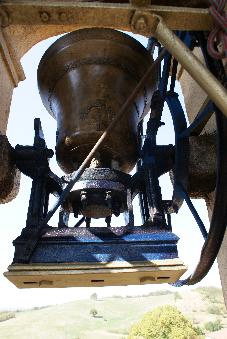

Sono stati interamente tinteggiati con vernice antiruggine nelle tinte di blu scuro ed oro.



- Isolatori

Sono stati controllati e tinteggiati nella tinta blu scuro.



- Ferramenta e bulloneria

Tutti i ferri di bloccaggio delle campane sono stati tinteggiati nella tinta blu scuro.



- Perni e bronzine

I perni e le bronzine sono stati ingrassati accuratamente.



- Intelaiatura del castello

La struttura realizzata in ferro è stata interamente tinteggiata con tinta oro antiruggine.



- Dispositivi di trasmissione del movimento

Le corde esistenti sono state sostituite con altre in canapa. Ogni corda è stata fissata mediante intreccio alle catene, fermata con filo di ferro e sigillata con nastro adesivo.

L’estremo libero della corda si prolunga oltre il pavimento per due metri consentendo l’uso della campana anche in caso di suonata a bicchiere.

Le parti di ringhiera su cui strusciano le catene sono state interamente rivestite con nastro adesivo al fine di ridurre al minimo l’attrito.



- Altri oggetti

Sono state predisposte catenelle rimovibili in acciaio zincato per il suono delle campane a festa.



Ing. Arch. Michele Cuzzoni

INDICE






Foto



Battaglio con cinghia di sicurezza in acciaio rivestito anticorrosione

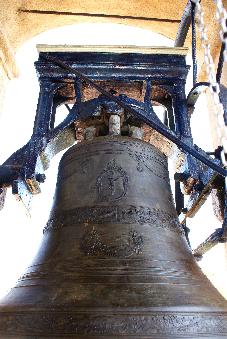

DO4 - SIb 3 - LAb 3

Durante intervento di pulitura e lucidatura anticorrosione
