2008: Progetto Chiesa del Castello - Castelletto Molina - Restauro Campana



Progetto e direzione lavori: Ing. Arch. Michele Cuzzoni - Sannazzaro de' Burgondi (PV)



INDICE:





Fase 1 - Calata e Rilievo - 2-07-2008





Situazione al 2 luglio 2008

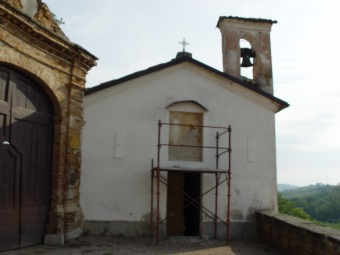

La Chiesa del Castello

Sono in corso i restauri strutturali dell'antica chiesa del Castello di Castelletto Molina, dedicata all'Annunciazione, benché tuttavia la chiesa venga indicata popolarmente come chiesa dell'Assunta.

Lo stato dell'edificio è di estrema precarietà strutturale dopo oltre 50 anni di abbandono.



Scopo dei restauri è riportare la chiesa in condizioni di agibilità per trasformarla in Parrocchia Invernale.

Infatti il Comune di Castelletto Molina conta appena 180 abitanti, di cui solo 100 frequentano la liturgia domenicale. Nella stagione invernale la frequenza alla S. Messa scende a 30 o 40 persone. Dunque al fine di evitare di utilizzare l'antieconomica e fredda chiesa Centrale capiente di oltre 600 persone, si è optato per l'utilizzo di un'aula più piccola, facilmente riscaldabile e godibile da parte di tutta la popolazione.



Si è posto mano anche al campaniletto a vela contenente una piccola campana, da restaurare ed analizzare.



Progettista e Direttore Lavori: Ing. Arch. Michele Cuzzoni



Restauro campana, ceppo e ferramenta: Ing. Arch. Michele Cuzzoni



INDICE





Rilievo della Campana - Luglio 2008





Campana Lab4 1817

Dati tecnici:

LAb4

1817

Diametro bocca: 43 cm

Peso: kg 44 (pesata)

h da base a corona: 58 cm

h da base a bordo calotta: 45 cm

Spessore bordo bocca: 3 cm (circa)

Sagoma: ultraleggera

Lunghezza battaglio: 30 cm maniglia esclusa

Boccia battaglio: Diametro   = h = 6 cm

Azionamento del movimento: stanga in legno. Tipo movimento: solo distesa

Maniglia a trifoglio

Ceppo in rovere. Il contrappeso rudimentale è costituito dai bulloni di aggancio

ICONOGRAFIA: Madonna col Bambino, Crocifisso, San Bartolomeo, San Maurizio, festoni.

DICITURA: S. MARIA. ORA PRO NOBIS AN. D.  1817

Le N sono fuse al contrario

Danni: Ceppo da restaurare o eventualmente rifare; ferramenta da restaurare, Chioderia da preservare; ferramenta di sostegno da sostituire; Asta per il movimento da sostituire.

INDICE



Immagini in dettaglio

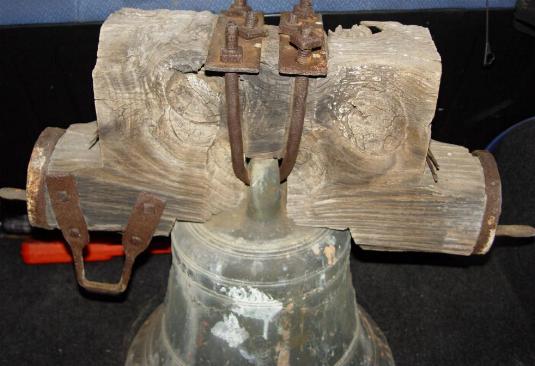

Il Ceppo

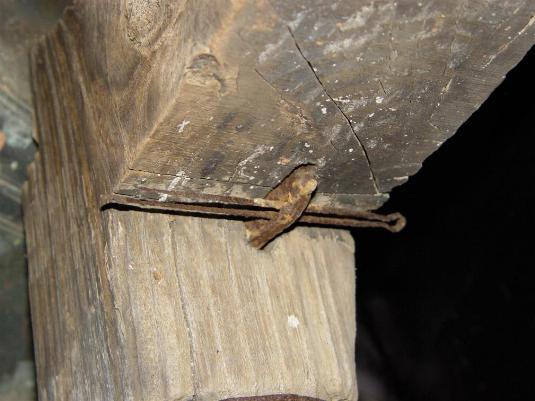

Dettaglio fermaglio a coda di rondine per il blocco dell'asola

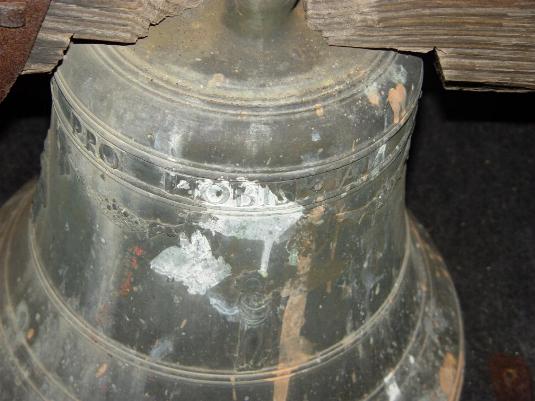

Dettaglio dicitura con S. Bartolomeo



Retro campana con Crocefisso e dicitura

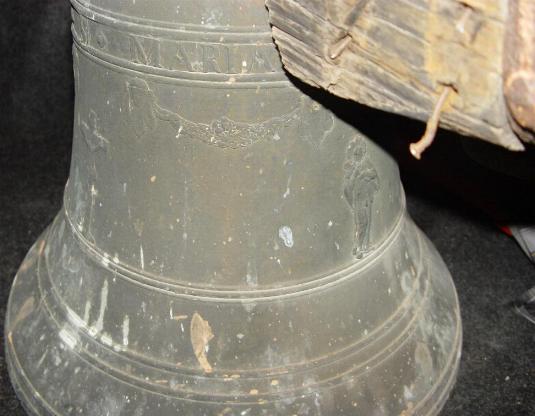

Fianco campana con Madonna  e festoni

Dettaglio festoni



INDICE





Fase 2 - Restauro Ultimato - Luglio 2008



Dopo un accurato intervento di pulizia, svariati lavaggi e applicazione di cera naturale specifica quale protezione dagli agenti atmosferici, la campana è stata riportata al suo stato originario, senza tuttavia asportare la patina di ossido.

Il battaglio eccessivamente grande (7 kg) installato agli inizi del XX secolo, è stato sostituito con quello originale ritrovato in chiesa del peso di 1,5 kg.

Il ceppo deterioratosi al punto da spezzarsi in due pezzi, è stato rifatto con legno della medesima essenza (abete) su mio disegno.

Particolarità emerse durante i restauri:

Fonditore:
Zerbini di Alessandria


Acquirente: Conte Luigi Thea di Castelletto Molina, Castellano


Beneficiario: Conte Antonio Thea di Castelletto Molina, Priore della Confraternita dell'Annunziata.

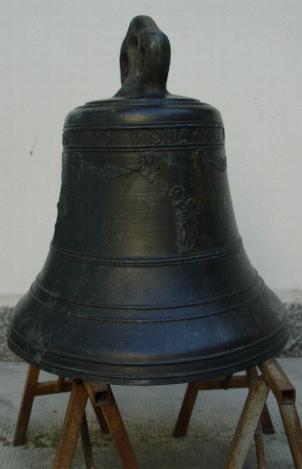

Nell'immagine sotto stante la campana singola al termine della lucidatura con panno d'agnello.

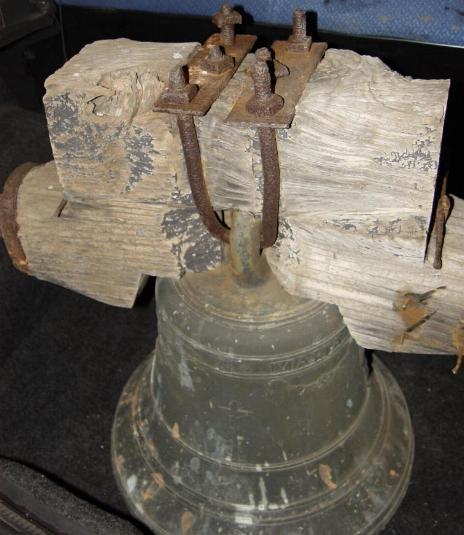

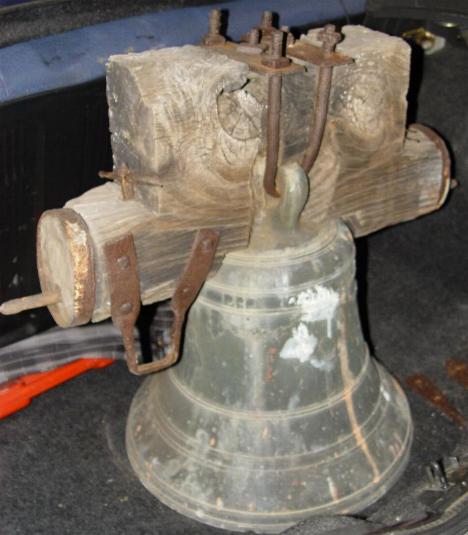

Campana PRIMA dei restauri

Campana restaurata

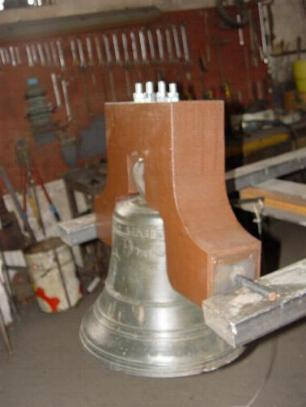

    Nell'immagine sottostante la campana con il ceppo installato ma non bloccato fino al massimo dei giri dei dadi.

    Per questo motivo è tenuto fisso mediante due spessori che consentono al ceppo di restare verticale pur senza essere bloccato. I due spessori verranno rimossi non appena il fabbro avrà stretto i dadi. Qui sono inseriti solo per tenere dritto il ceppo non essendo avvitato a fondo. La lunghezza eccessiva dei bulloni sarà infine tagliata.

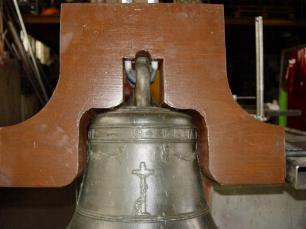

Campana inceppata non bloccata Campana ultimata, dettaglio Campana ultimata di profilo
