 Progetti di integrazione concerti di ing. arch. Michele Cuzzoni

AREA I - ARTE TECNICO-SCIENTIFICA (ATS)

Cap. ATS-Q01 - Integrazione concerti di campane di ing. arch. Michele Cuzzoni - Pag. ATS-Q01.02

Gli argomenti trattati sono stati inseriti da Ing. Arch. Michele Cuzzoni nel 2008 - © Copyright 2007- 2024 - e sono desunti dalla documentazione indicata in Bibliografia a fondo pagina




Progetto - 2008: Parrocchia di S. Giovanni Bosco - Torino (TO)



Progetto: Ing. Arch. Michele Cuzzoni - Sannazzaro de' Burgondi (PV)
Ditta Cav. R. Trebino - Uscio (GE)



INDICE:



Notizie storiche: dalle origini al 2007



Rare e scarne sono le documentazioni che parlino direttamente del campanile, la cui struttura originaria è parte integrante della costruzione della chiesa (1941); non esistono purtroppo immagini fotografiche che riprendano l’edificio interamente.

Il progetto originario vedeva in esso l’alloggiamento di tre campane (LA3, SI3, DO#4), dislocate su due finestre, ed è certo che attorno al 1943 due di esse, LA3 e SI3 erano sicuramente presenti così come si apprende dal volume “Ripristino delle Campane requisite per esigenze belliche o distrutte o asportate per fatti di guerra” edito da Tip. Poliglotta Vaticana, 1958.

Infatti nel testo è riportato che da questa chiesa furono asportate due campane: LA3 di kg 393,5 e SI3 di kg 286,5 affidate ai depositi della fonderia Crespi.

Rimase così la campana DO#4, da sola, come si scorge appena da un’immagine d’epoca (fig. 1), durante una delle numerose riparazioni che l’edificio dovette subire a causa dei pressanti bombardamenti.

Non è pienamente accertato se dopo i più gravi bombardamenti patiti dalla chiesa il campanile restasse in piedi oppure si danneggiasse: le testimonianze orali delle riparazioni sono contrastanti tra loro riguardo la mole dei danni subiti.

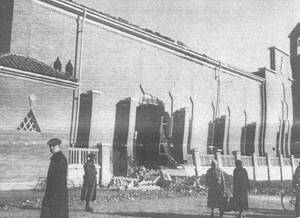

Fig. 1 – Riparazioni dopo un bombardamento

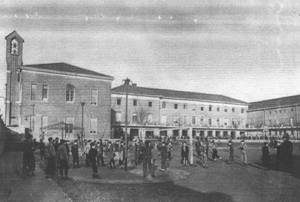

Fig. 2 – Periodo post bellico





Verso la fine degli anni ’40 del XX secolo, un’immagine di datazione incerta (fig. 2), consente la lettura del campanile dal cortile dell’oratorio con due campane, il DO#4 e una campana più piccola probabilmente un Fa#4 di recupero.

 Nel 1952 è noto che fu rifusa la campana maggiore che fu intonata in Si3 di kg 240 e fu mantenuta la campana Fa#4 di kg. 72, rimandando ad altra occasione il ripristino dell’apertura per l’installazione della terza campana prevista nel suo alloggiamento originario sotto la finestra attuale.

Fino al 2007 non risultano altri interventi compiuti per inserire la campana mancante, in quanto questo intervento fu posposto ad altri più urgenti.



INDICE





Ottobre - 2007



Ricorrendo ora il 50° Anniversario di erezione a Parrocchia, si intende portare a compimento il primitivo progetto alloggiando la terza campana (Re4 di kg 145).



INDICE





Progetto



Inserimento della terza campana nell’apposita finestra esistente previo allargamento del telaio. Per realizzare l’intervento, si previde quanto segue:

  • Allargamento telaio attuale con eliminazione delle parti inservibili.

  • Riparazione dei bulloni, tiranti e parti meccaniche diverse della campana.

  • Tinteggiatura della ferramenta arrugginita (bocce, ceppi, tiranti, telaio) in color antracite.

  • Installazione telaio su misura e re-installazione campane.

  • Ingrassaggio componenti rotanti (cuscinetti e perni).

  • Applicazione fili d’acciaio nuovi e corde per il suono.

  • Applicazione battente esterno (martello) a comando elettronico.

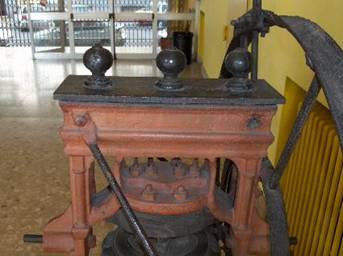

Fig. 3 - Dettaglio ceppo da revisionare

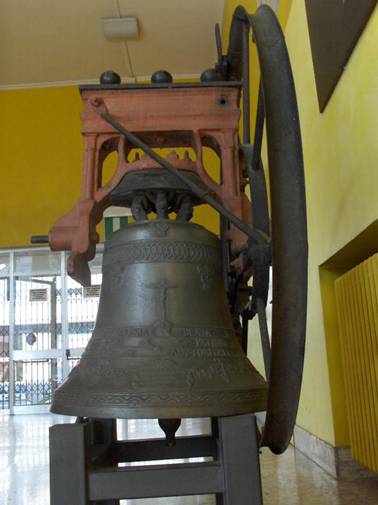

Fig. 4 - Terza campana Re 4

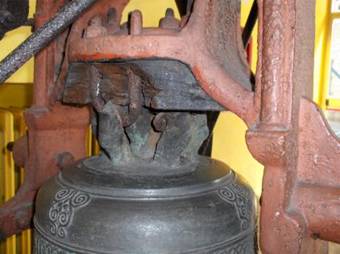

Fig. 5 - Dettaglio isolatore da cambiare





INDICE





18 marzo 2008



Parere favorevole della Soprintendenza ai beni architettonici di Torino.





INDICE





27 maggio 2008



Parere favorevole della Soprintendenza ai beni artistici ed etnoantropologici di Torino.







INDICE





15 marzo 2009

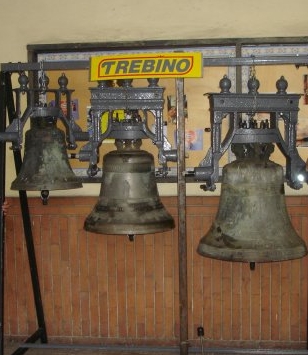

Progetto realizzato: ecco le tre campane che suonano, installate ed elettrificate dalla Ditta Trebino di Uscio (GE).










INDICE








Portale "Ingegneria e Campanologia" - Autore - Sommario - Mappa del Sito - Home

Bibliografia



Bib-TS-000 - Testo di Ing. Arch. Michele Cuzzoni

Bib-TS-008 - M. Cuzzoni, Tesi di Laurea e Progetto esecutivo, Recupero del complesso parrocchiale di s. Antonino Martire in comune di Torrazza Coste, edito in proprio, Sannazzaro de' Burgondi, 2000 / 2002

Bib-TS-068 - Nuovo Colombo, Manuale dell'Ingegnere, Ed. Hoepli, 2002

Bib-TS-445 - Prof. arch. C.R. Romeo, (L') Approccio metodologico al progetto di restauro attraverso l'analisi di tre casi studio, Faenza, 1992

Bib-TS-446 - Immagini fotografiche della campana in Re4: Dott. Marco di Gennaro - Luglio 2007
