 Progetti di integrazione concerti di ing. arch. Michele Cuzzoni

AREA I - ARTE TECNICO-SCIENTIFICA (ATS)

Cap. ATS-Q01 - Integrazione concerti di campane di ing. arch. Michele Cuzzoni - Pag. ATS-Q01.01

Gli argomenti trattati sono stati inseriti da Ing. Arch. Michele Cuzzoni nel 2007 - © Copyright 2007- 2024 - e sono desunti dalla documentazione indicata in Bibliografia a fondo pagina




Progetto di volontariato - 2003: Prioria di S. Antonino M. - Torrazza Coste (PV)

Progetto e direzione lavori: Ing. Arch. Michele Cuzzoni - Sannazzaro de' Burgondi (PV)
Ditta Cav. R. Trebino - Uscio (GE)



INDICE:





Notizie storiche: Dal 1907 al 2002



Fino alla fine del 2002 la Parrocchia aveva in dotazione esclusivamente tre bronzi del 1907 di Achille Mazzola, fonditore in Valduggia.



La campana maggiore (campanone) è: FA3 - 107 cm diametro bocca - kg 690 - Sagoma leggera

La seconda campana è SOL3 - 95 cm diametro bocca - kg 490 - Sagoma leggera

La terza campana è LA3 - 85 cm diametro bocca - kg 345 - Sagoma leggera



Le tecniche di suono possibili variavano dalla distesa (campane a dondolo), alle "allegrezze" a battaglio suonate in cella campanaria con le cordette, alla "girometta" (campanone a bicchiere e le altre due a battaglio), a "morto" (tre campane a bicchiere suonate in singola cadenza).



Fin dal 1995 si cercò di  aggiungere due bronzi che permettessero varietà di concerti senza aggravare la già precaria situazione statica del campanile ed economica della parrocchia.



INDICE





Dicembre - 2002



Nel mese di dicembre 2002, l'Ing. Arch. Michele Cuzzoni, volendo ricordare due persone scomparse, offrì alla Parrocchia la possibilità di completare il concerto con due campane da dedicare alla memoria.

Dopo un incontro preliminare con la Ditta Trebino, prescelta per eseguire i lavori, l'ingegnere avviò il progetto.





INDICE





Gennaio - 2003



Alla fine del mese di Gennaio 2003, il progetto fu ultimato e prevedeva i seguenti elementi:



- Due campane SOL4 e LA4 in concerto d'ottava con SOL3 e LA3.



Ciò avrebbe permesso di utilizzare le due nuove in dialogo con le preesistenti e di comporre un numero maggiore di melodie sacre per 5 campane sia in cella sia direttamente da tastiera elettronica collocata alla base del campanile.



- Disegno della sagoma e dei fregi e decori corrispondenti alla forma ed al peso voluti; in particolare:



Campana SOL4 - 48 cm diametro bocca - kg 65 - Sagoma leggera - dedica principale a Santa Francesca Romana, compatrona della Parrocchia, con diversi fregi ed ornati e l'immagine della Santa. Sul bordo la prima dedica di memoria.



Campana LA4 - 40 cm diametro bocca - kg 45 - Sagoma leggera - dedica principale alla Compagnia del SS. Sacramento (eretta in Parrocchia dal 1576), con diversi fregi ed ornati e l'immagine della SS. Eucaristia conservata nell'ostensorio. Sul bordo la seconda dedica di memoria.



- Aggiunta di 4 elettrobattenti e sostituzione di quello del campanone.



INDICE





10 Marzo - 2003



Lunedì 10 marzo, nei locali della Fonderia avveniva la fusione del bronzo in lega di 78% rame e 22% stagno.



INDICE





15 Aprile - 2003



Le campane giungevano in Parrocchia e venivano collocate dinanzi l'altare di S. Antonio.

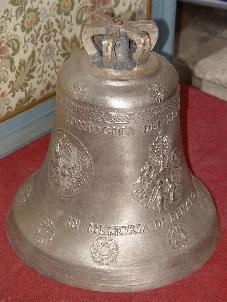

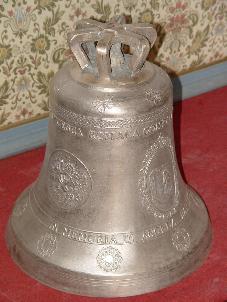

Campane "Trebino 2003". A sinistra " SOL4" - A destra "LA4"





INDICE





18 Maggio - 2003



Domenica 18 maggio, avveniva la benedizione solenne delle campane, dopo assegnazione di un padrino alla campana più piccola e di una madrina a quella più grande.

Dopo la benedizione solenne le due campane furono fatte rintoccare.



 A sinistra "Benedizione Campane" - A destra "Rintocco"





INDICE





19 Maggio - 2003



Il lunedì successivo furono iniziati i lavori di montaggio.

Essi comprendevano l'installazione di un nuovo telaio nella finestra della torre rivolta a sud e l'inceppatura con contrappesi tradizionali all'ambrosiana (scatola dei pesi e tre piccole bocce).

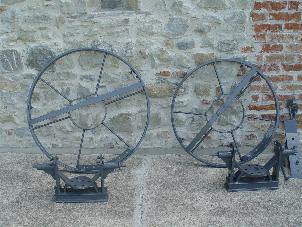

 A sinistra "Montaggio castello" - A destra "Inceppature e ruote"



INDICE





20 Maggio 2003



Per la giornata di martedì entrambe le campane furono correttamente montate ed installate.

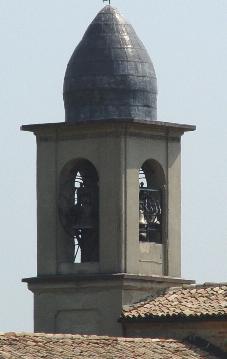

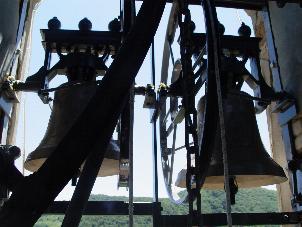

A sinistra "Campane montate" - A destra "Sulla torre"





INDICE
