Privacy Policy
Cookie Policy



Portale "Ingegneria e Campanologia" - Autore - Sommario - Mappa del Sito - Home


 Metallurgia dei metalli e delle leghe

AREA I - ARTE TECNICO-SCIENTIFICA (ATS)

Cap. ATS-H02 - Metallurgia - Pag. ATS-H02.11

Gli argomenti trattati sono stati inseriti da Ing. Arch. Michele Cuzzoni nel 2012 - © 2007-2023 - e sono desunti dalla documentazione indicata in Bibliografia a fondo pagina




Zincatura



INDICE:

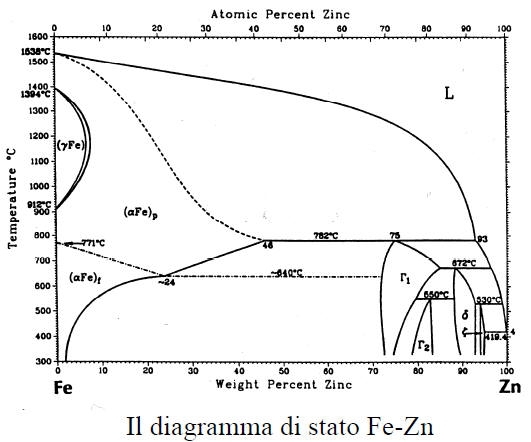

La zincatura a caldo





INDICE

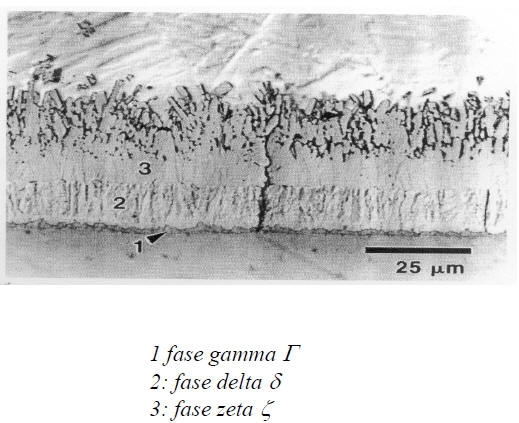

Alcune microstrutture del rivestimento ottenuto dalla zincatura a caldo

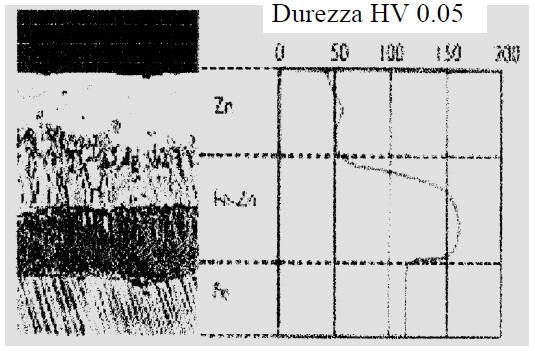

Microdurezza delle fasi intermetalliche

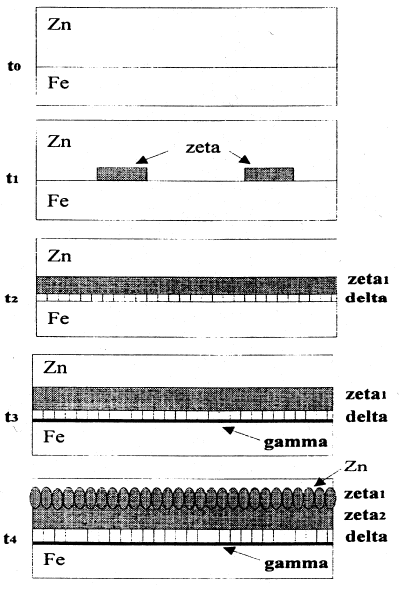

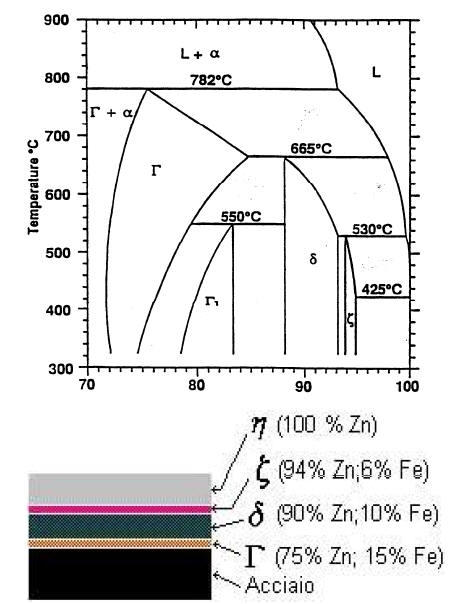

Meccanismi di formazione degli strati intermetallici

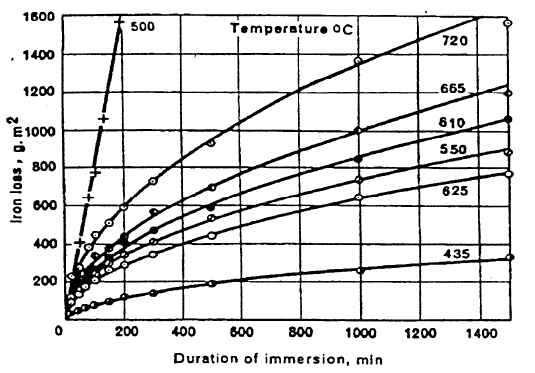

Influenza della temperatura sulla diffusione del ferro nel rivestimento

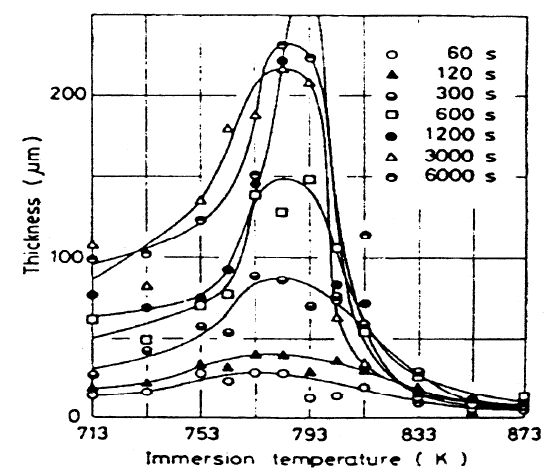

Influenza della temperatura sullo spessore del rivestimento

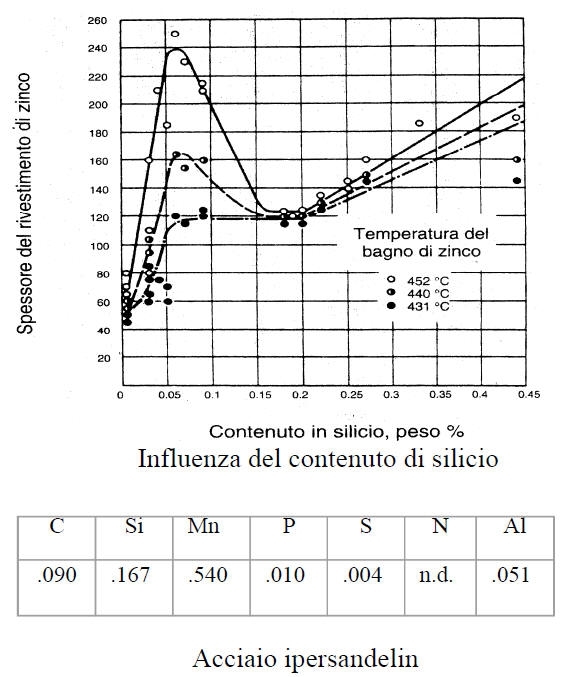

Reattività del metallo base

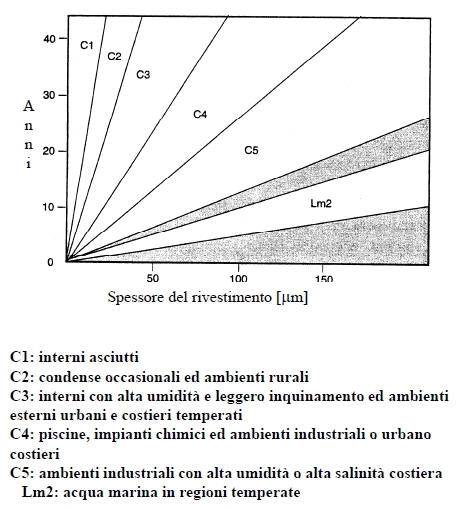

Durata degli spessori dei rivestimenti in funzione dell’ambiente



INDICE





INDICE

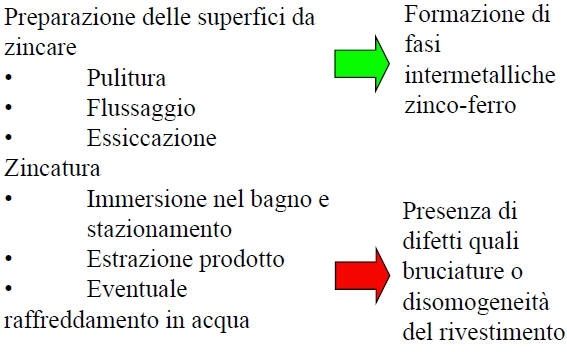

PREPARAZIONE DELLE SUPERFICI

Pulitura:

• bagni detergenti con tensioattivi (sostanze grasse);

• soluzioni acide a temperatura ambiente o riscaldate (prodotti di ossidazione);



Flussaggio:

• soluzioni contenenti cloruri di zinco e cloruri di ammonio, a temperatura ambiente o riscaldati;

Essiccazione

• in corrente di aria calda;

• eventuale preriscaldo delle superfici da zincare.



INDICE



ZINCATURA

Immersione nel bagno e stazionamento:

• formazione dell’atmosfera riducente sulla superficie dello zinco fuso;

• stazionamento in bagno per sviluppare i fenomeni di diffusione dello zinco nel ferro.



Estrazione prodotto dal bagno di zinco:

• Pulitura della superficie del bagno dalle ceneri del flussante e dalle scorie;

• velocità di estrazione costante ed opportuna per consentire il deflusso dell’eccesso di zinco liquido;

Eventuale raffreddamento in acqua



INDICE

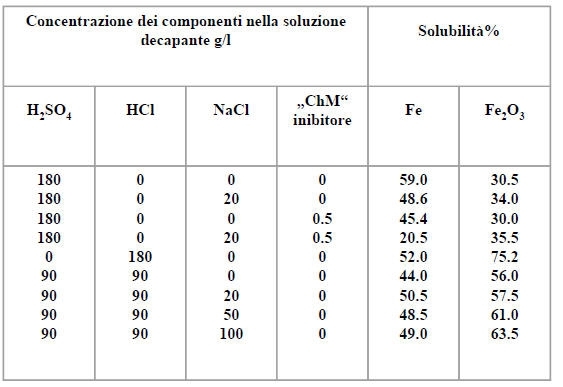

Alcune soluzioni decapanti

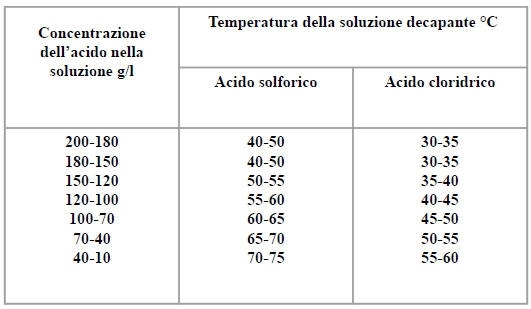

Dipendenza del potere decapante dalla temperatura



INDICE



I flussanti

I flussanti devono:

- proteggere la superficie in fase di immersione generando un’atmosfera contenente fumi ammoniacali fortemente riducenti;

- proteggere la superficie durante il tempo di stazionamento pre-immersione;

- avere un leggero potere decapante per ridurre le ossidazioni inevitabili nelle operazioni di risciacquo;

- favorire i fenomeni di interdiffusione zinco-ferro.





INDICE






Portale "Ingegneria e Campanologia" - Autore - Sommario - Mappa del Sito - Home

Bibliografia



Bib-TS-010 - M. Cavallini, F. Iacoviello - Materiali Metallici - Francesco Ciolfi Editore, via E. De Nicola, Cassino

Bib-TS-011 - W. Nicodemi - Metallurgia - Masson, Milano

Bib-TS-012 - A. Cigada - Struttura e proprietà dei materiali metallici - Città Studi, Milano

Bib-TS-013 - Lucidi del corso di "Metallurgia" sono disponibili in formato pdf all’indirizzo: http://www.metallurgia.unicas.it







TOP
