Metallurgia dei metalli e delle leghe
AREA I - ARTE TECNICO-SCIENTIFICA (ATS)
Cap. ATS-H02 - Metallurgia - Pag. ATS-H02.07
Gli argomenti trattati sono stati inseriti da Ing. Arch. Michele Cuzzoni nel 2012 - © Copyright 2007- 2024 - e sono desunti dalla documentazione indicata in Bibliografia a fondo pagina
Tf = 1455°C
R
m = 400 MPa (ricotto)R
s = 120 MPa (ricotto)A% = 40 (ricotto)
HB = 100 (ricotto)
R
m = 1000 MPa (incrudito)R
s = 900 MPa (incrudito)A% = 2 (incrudito)
HB = 260 (incrudito)
E = 210 GPa
Caratterizzato da buone proprietà meccaniche, ha un’ottima resistenza alla corrosione in molte condizioni di attacco grazie alla formazione di una pellicola di ossido.
Notevole è la sua lavorabilità a caldo ed a freddo e la sua saldabilità
Tf = 1670°C
R
m = 550 MPaR
s = 440 MPaA% = 25
R
m = 850 MPa (incrudito)R
s = 800 MPa (incrudito)A% = 7 (incrudito)
E = 109 GPa
Il Ti ha notevoli proprietà meccaniche, specialmente considerando il basso peso specifico, che risultano molto interessanti anche ad elevata temperatura. Ha una resistenza alla corrosione paragonabile a quella dell’acciaio inossidabile AISI 302. Trova impiego sia nell’industria chimica che aeronautica.

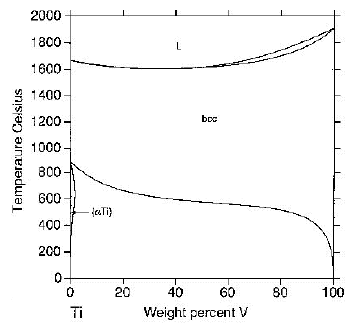

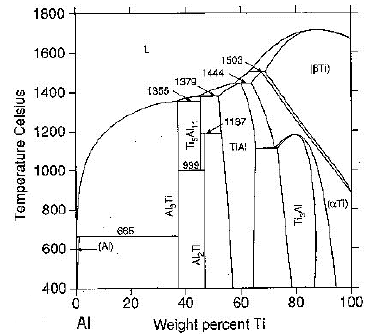

I vari elementi di lega allargano o restringono il campo
a, spostando la temperatura di transizione a ® b.
Le leghe di Ti vengono normalmente classificate in:

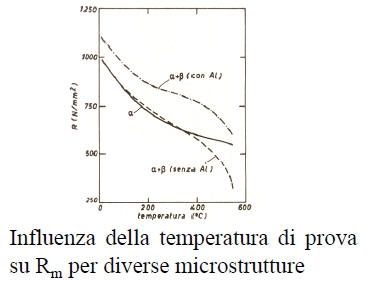

• Leghe g alfa, con struttura identica a quella del Ti puro; queste leghe, che non possono essere indurite mediante trattamento termico, vengono utilizzate allo stato ricotto; hanno ottime proprietà meccaniche da temperature inferiori alla temperatura ambiente fino a 550°C
• Leghe beta, oggi poco usate

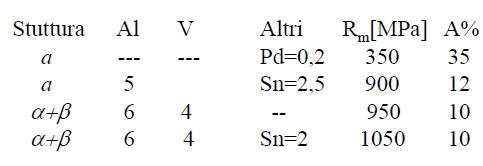

• Leghe alfa-beta, bifasiche, possono essere indurite mediante opportuni trattamenti termici seguiti da invecchiamento
Tf = 2610°C
R
m = 420-500 MPaR
s = 280-350 MPaA% = 30-20
HB = 160-220
E = 320-350 GPa
Sono caratterizzate da elevati punti di fusione, elevata capacità di incrudimento e bassa sensibilità al rinvenimento. Il più grosso inconveniente è legato alla formazione di un ossido volatile al di sopra dei 500°C.
Tf = 650°C
R
m = 190 MPa (ricotto)R
p0.2 = 98 MPa (ricotto)A% = 21 (ricotto)
HB = 40 (ricotto)
R
m = 260 MPa (incrudito)R
p0.2 = 190 MPa (incrudito)A% = 10 (incrudito)
HB = 50 (incrudito)
E 45GP = 45 GPa

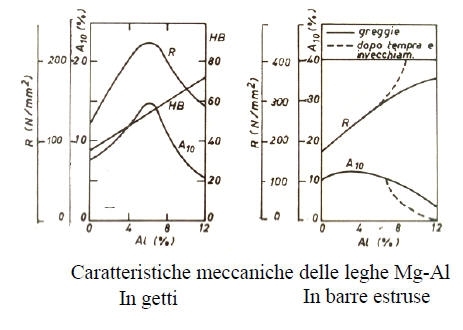

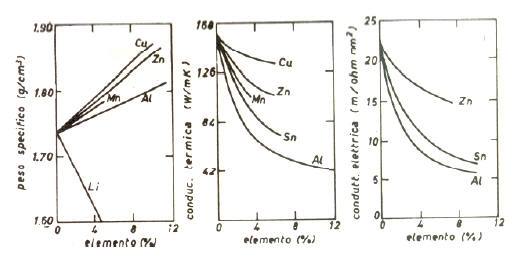

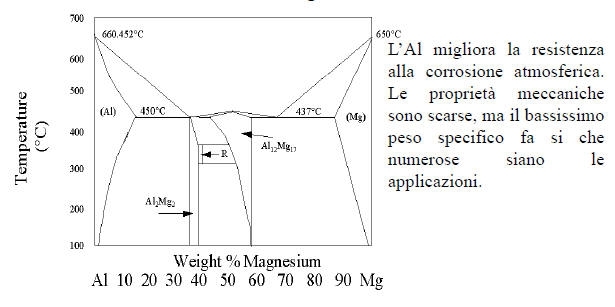

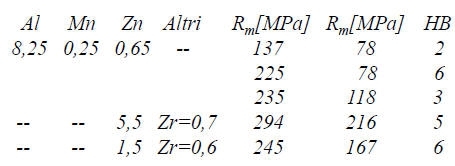

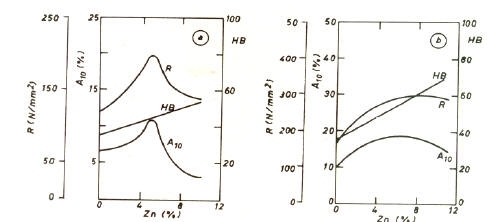

Sulle caratteristiche meccaniche delle leghe di Mg, lo Zn ha una influenza simili all’Al. Come per le leghe con l’Al, anche per quelle con lo Zn è possibile un trattamento di tempra di soluzione e di invecchiamento.
Si sono affermate grazie al loro bassissimo peso specifico in campo aerospaziale ed automobilistico I trattamenti termici tipici sono:
• Tempra di soluzione (riscaldamento a 400-420°C seguito da un raffreddamento in aria).
• Invecchiamento artificiale (rinvenimento a 130-200°C seguito da un raffreddamento in aria)
Portale "Ingegneria e
Campanologia" -
Autore -
Sommario
- Mappa del Sito -
Home
Bib-TS-010 - M. Cavallini, F. Iacoviello - Materiali Metallici - Francesco Ciolfi Editore, via E. De Nicola, Cassino
Bib-TS-011 - W. Nicodemi - Metallurgia - Masson, Milano
Bib-TS-012 - A. Cigada - Struttura e proprietà dei materiali metallici - Città Studi, Milano
Bib-TS-013 - Lucidi del corso di "Metallurgia" sono disponibili in formato pdf all’indirizzo: http://www.metallurgia.unicas.it
