Portale "Ingegneria e Campanologia" - Autore - Sommario - Mappa del Sito - Home
Metallurgia dei metalli e delle leghe
AREA I - ARTE TECNICO-SCIENTIFICA (ATS)
Cap. ATS-H02 - Metallurgia - Pag. ATS-H02.03
Gli argomenti trattati sono stati inseriti da Ing. Arch. Michele Cuzzoni nel 2012 - © Copyright 2007- 2024 - e sono desunti dalla documentazione indicata in Bibliografia a fondo pagina
Alluminio puro (99.996%)
Tf = 660°C
R
m = 45 MPa (ricotto)R
p0.2 = 15 MPa (ricotto)A% = 48 (ricotto)
HB = 16 (ricotto)
R
m = 110 MPa (incrudito)R
p0.2 = 106 MPa (incrudito)A% = 6 (incrudito)
HB = 27 (incrudito)
E = 67 GPa

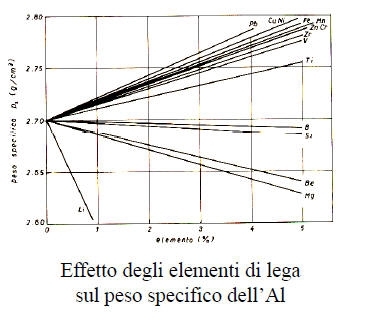

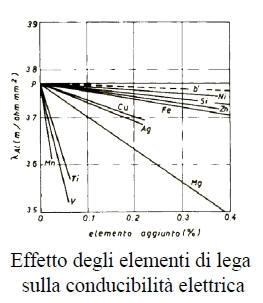

Designazione: Sono contraddistinte in numeri di quattro cifre, ove la prima indica la “famiglia” di appartenenza:
• 1000: alluminio nei differenti titoli di purezza commerciale

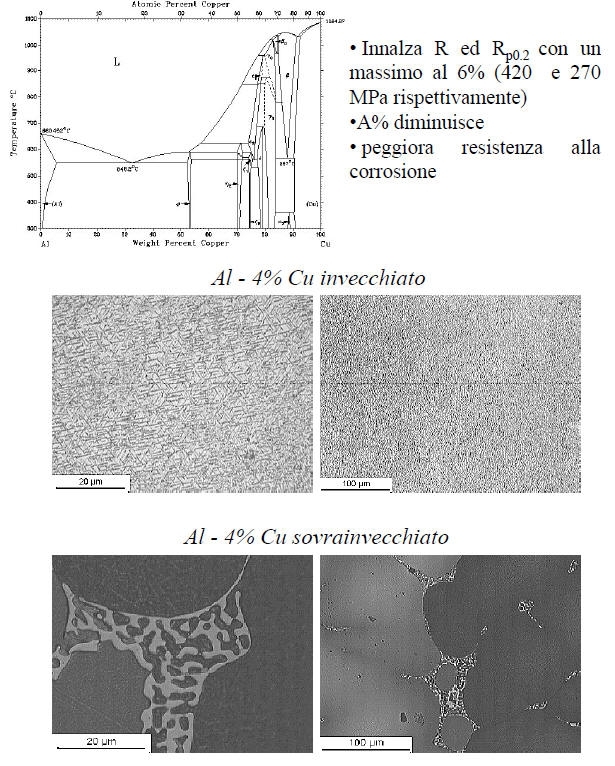

• 2000: leghe Al-Cu
• 3000: leghe Al-Mn

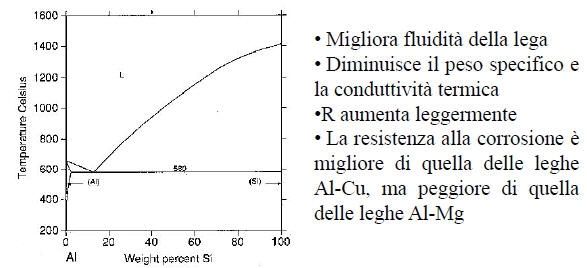

• 4000: leghe Al-Si

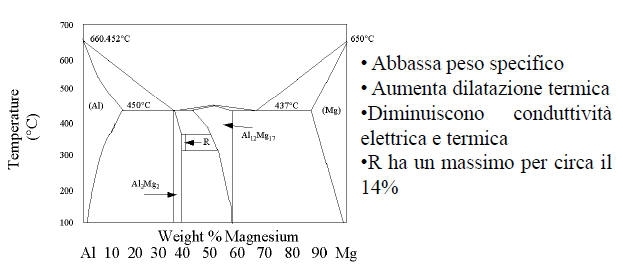

• 5000: leghe Al-Mg
• 6000: leghe Al-Mg-Si

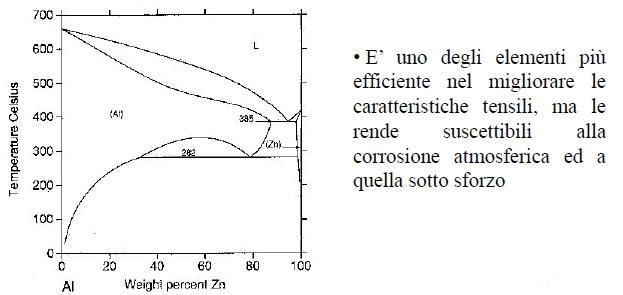

• 7000: leghe Al-Zn

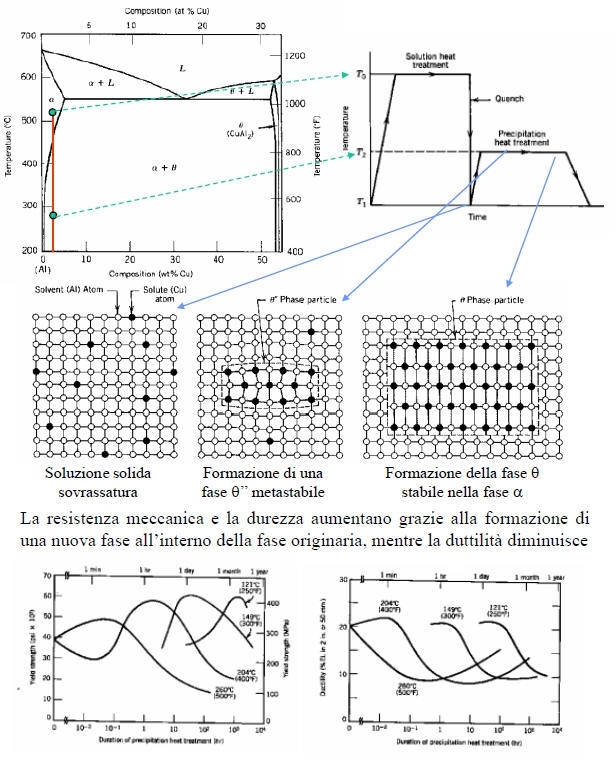

In tale designazione, dopo il numero a 4 cifre, si possono avere le lettere T oppure H seguite da un numero di una o due cifre, a seconda che la lega sia per trattamento termico o per incrudimento.

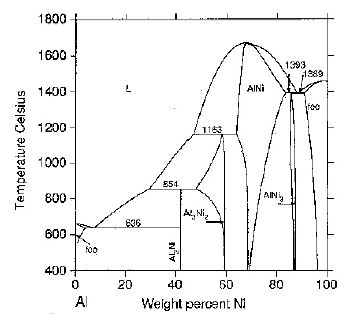

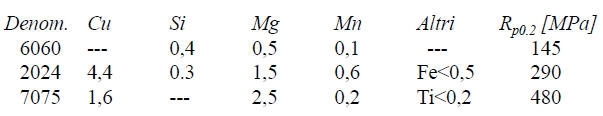

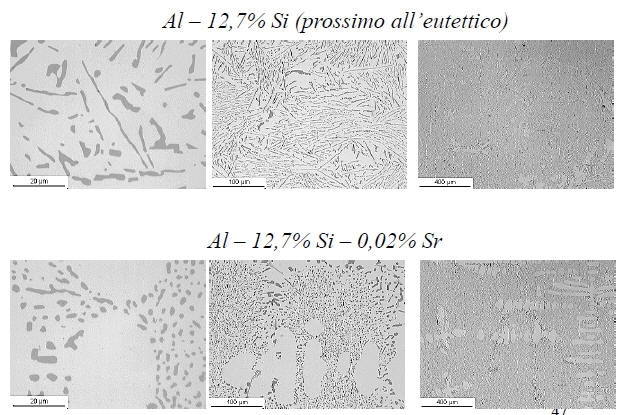

Le leghe di Al possono essere distinte in leghe da lavorazione plastica e leghe da fonderia, per la produzione di getti.
Portale "Ingegneria e
Campanologia" -
Autore -
Sommario
- Mappa del Sito -
Home
Bib-TS-010 - M. Cavallini, F. Iacoviello - Materiali Metallici - Francesco Ciolfi Editore, via E. De Nicola, Cassino
Bib-TS-011 - W. Nicodemi - Metallurgia - Masson, Milano
Bib-TS-012 - A. Cigada - Struttura e proprietà dei materiali metallici - Città Studi, Milano
Bib-TS-013 - Lucidi del corso di "Metallurgia" sono disponibili in formato pdf all’indirizzo: http://www.metallurgia.unicas.it
