Portale "Ingegneria e Campanologia" - Autore - Sommario - Mappa del Sito - Home
Proprietà e metallurgia dell'Acciaio
AREA I - ARTE TECNICO-SCIENTIFICA (ATS)
Cap. ATS-G09 - Proprietà metalli - Pag. ATS-G09.06
Gli argomenti trattati sono stati inseriti da Ing. Arch. Michele Cuzzoni nel 2012 - © Copyright 2007- 2024 - e sono desunti dalla documentazione indicata in Bibliografia a fondo pagina

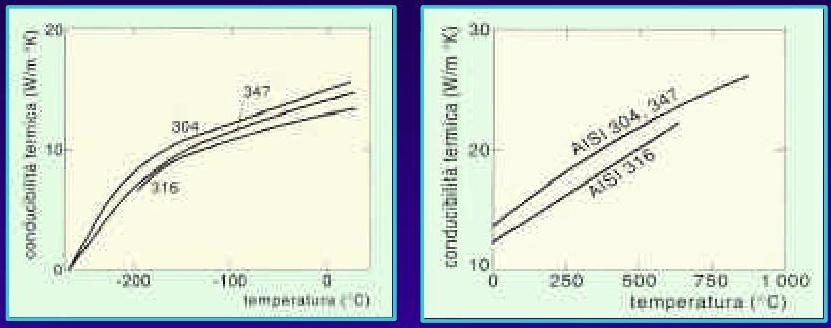

Andamento della conducibilità termica in funzione della variazione della temperatura per gli acciai austenitici AISI 304, 316, 347.

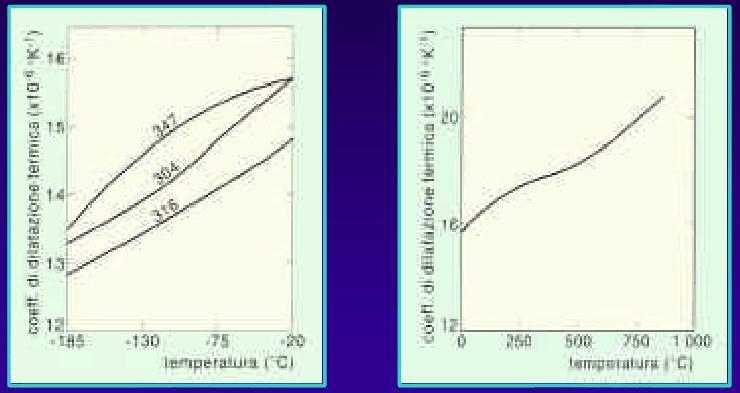

Andamento del coefficiente di dilatazione termica in funzione della temperatura.

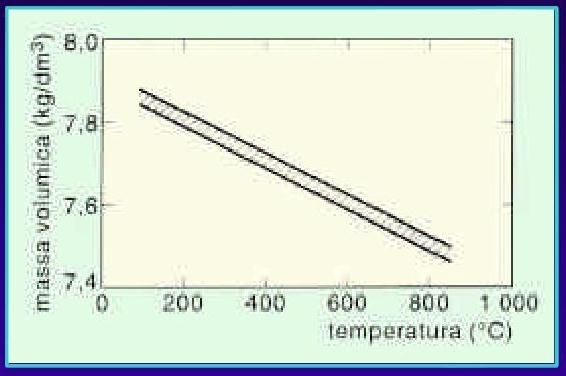

Variazione della massa volumica dell'acciaio inossidabile AISI 304, 316, 347 in funzione della temperatura.

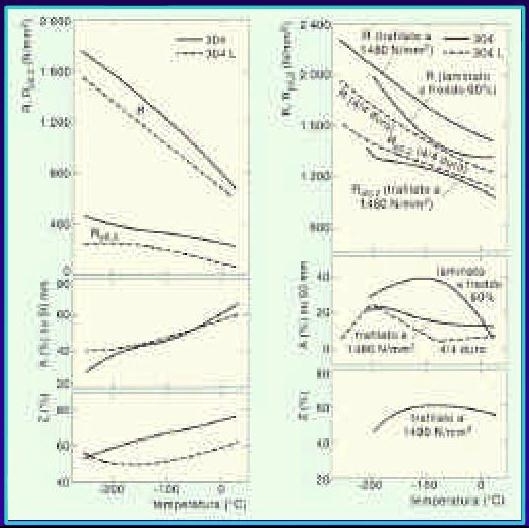

Andamento, in funzione di temperature inferiori a quella ambiente, delle caratteristiche resistenziali degli acciai inossidabili austenitici AISI 304 e 304L.
A sinistra nello stato indeformato. A destra incruditi a freddo.
Curve di incrudimento di un acciaio inossidabile martensitico X30 Cr 13 (AISI 420) trafilato.

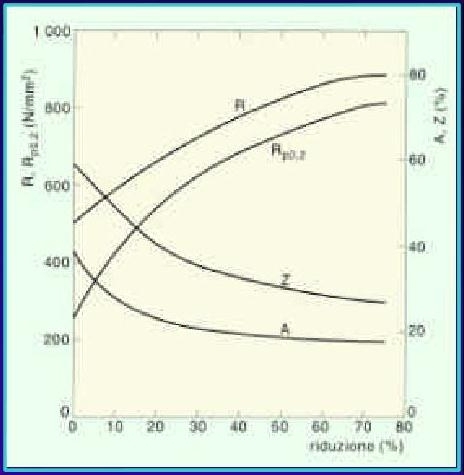

Curve di incrudimento di un acciaio inossidabile ferritico X6 Cr 17 (AISI 430) trafilato.

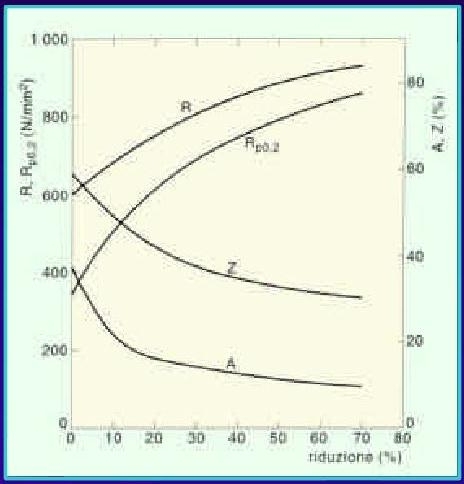

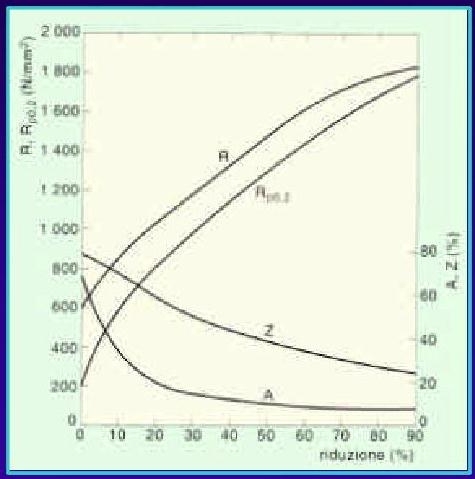

Curve di incrudimento di un acciaio inossidabile austenitico X5 CrNi 18-10 (AISI 304) trafilato.

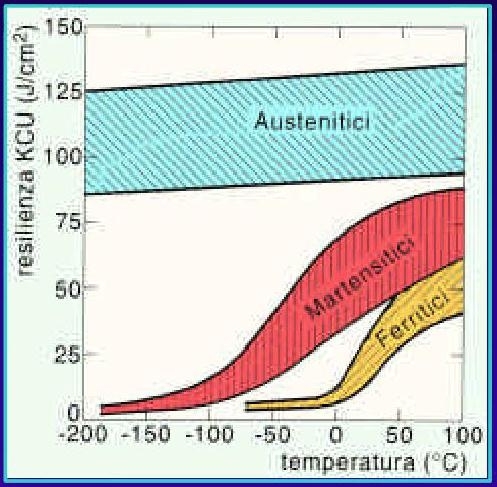

Andamento della resilienza per le tre principali famiglie di acciai inossidabili.

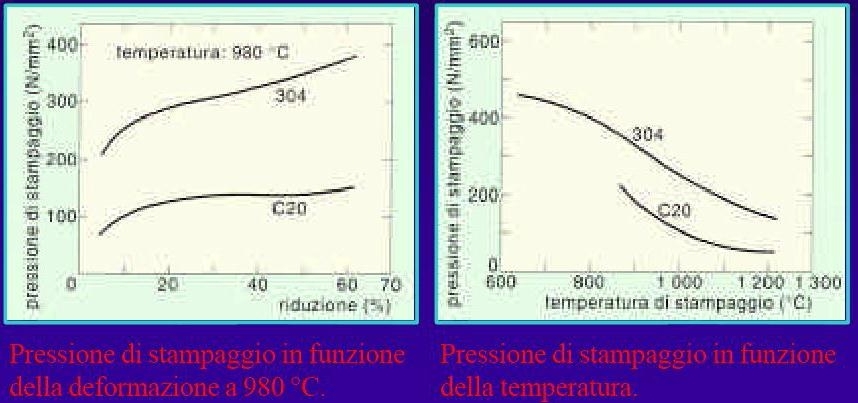

Confronto tra acciaio inossidabile austenitico e acciaio al carbonio:

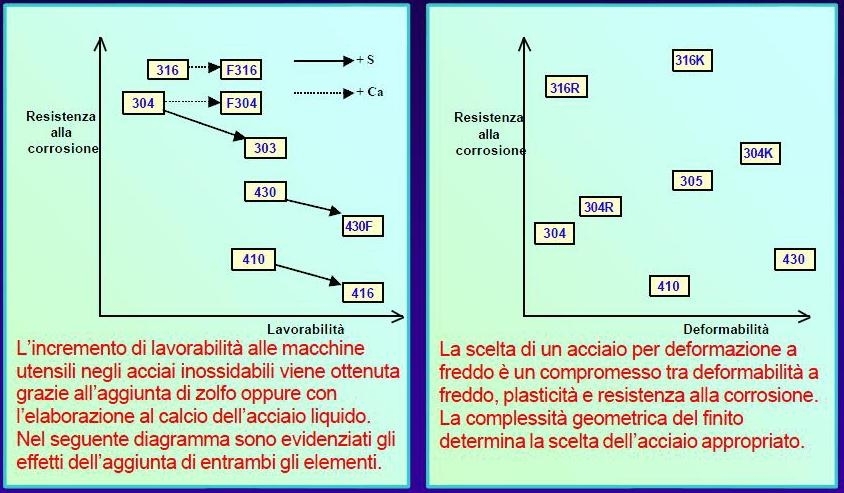

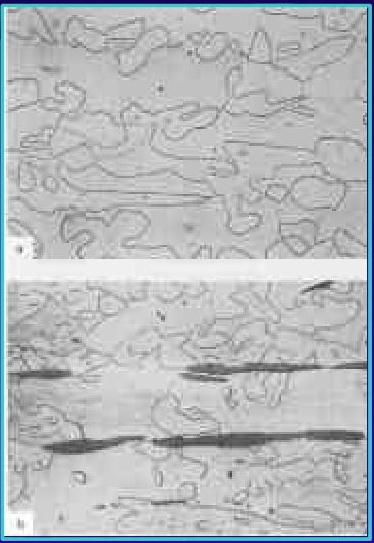

Micrografie (500x all'origine) mostranti le differenze strutturali tra un acciaio inossidabile ferritico del tipo AISI 430 (a) ed un acciaio inossidabile ferritico a lavorabilità migliorata del tipo AISI 430F (b). In (b) sono chiaramente visibili le isole di solfuri di cromo e di manganese che interrompono la continuità della matrice e migliorano la lavorabilità del materiale.
Portale "Ingegneria e
Campanologia" -
Autore -
Sommario
- Mappa del Sito -
Home
Bib-TS-010 - M. Cavallini, F. Iacoviello - Materiali Metallici - Francesco Ciolfi Editore, via E. De Nicola, Cassino
Bib-TS-011 - W. Nicodemi - Metallurgia - Masson, Milano
Bib-TS-012 - A. Cigada - Struttura e proprietà dei materiali metallici - Città Studi, Milano
Bib-TS-013 - Lucidi del corso di "Metallurgia" sono disponibili in formato pdf all’indirizzo: http://www.metallurgia.unicas.it
Bib-TS-092 - L. Mugnani - Manuale pratico di fonderia - Milano, 1928
