Metallurgia della Saldatura





INDICE:





Saldatura degli acciai



Generalità

La saldatura dei materiali metallici è un processo tecnologico che consiste nel fornire continuità meccanica e metallica a due o più lembi mediante fusione (e/o pressione) e successiva solidificazione.

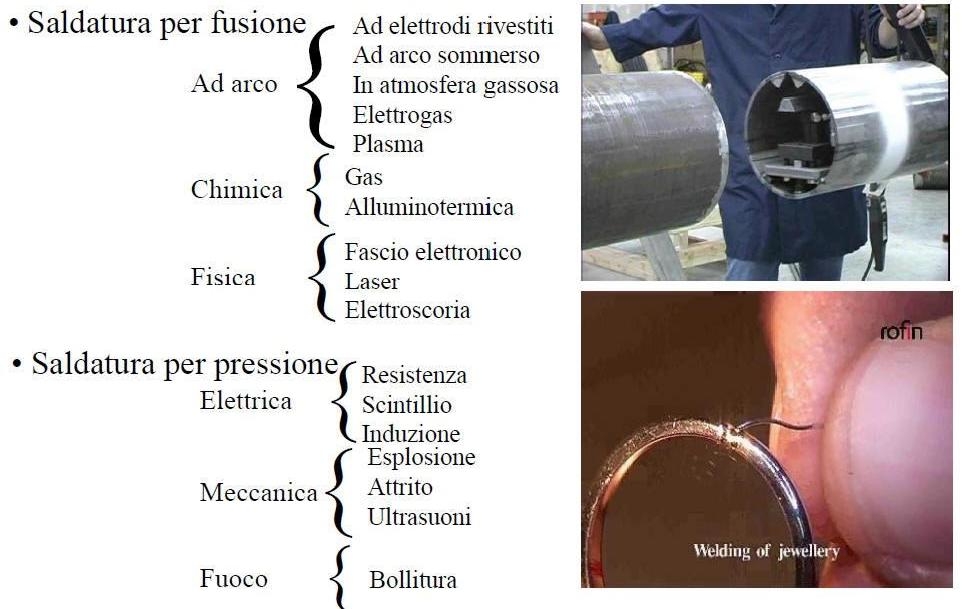

Sorgenti di energia impiegate in saldatura, da sole o in coppia:

• Elettriche Arco

- Plasma



• Laser

- Scintillio

- Effetto Joule

- Fascio elettronico



• Meccaniche Urto

- Pressione

- Esplosione



• Chimiche

- Attrito

- Ultrasuoni

- Fiamma

- Reazioni esotermiche



INDICE





Tecniche di Saldatura



INDICE

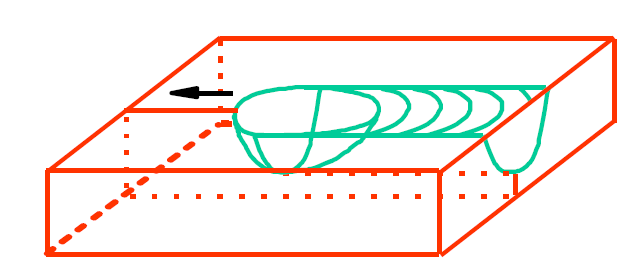

Rappresentazione tridimensionale di un cordone di saldatura formato da una sorgente termica in movimento









v = velocità movimento sorgente (m/s)

W = potenza erogata (kJ/s) - Quantità di energia disponibile per unità di lunghezza

H = W/v (kJ/m) - Rapporto di diluizione

Rd = vol. metallo base fuso/vol. totale zona fusa

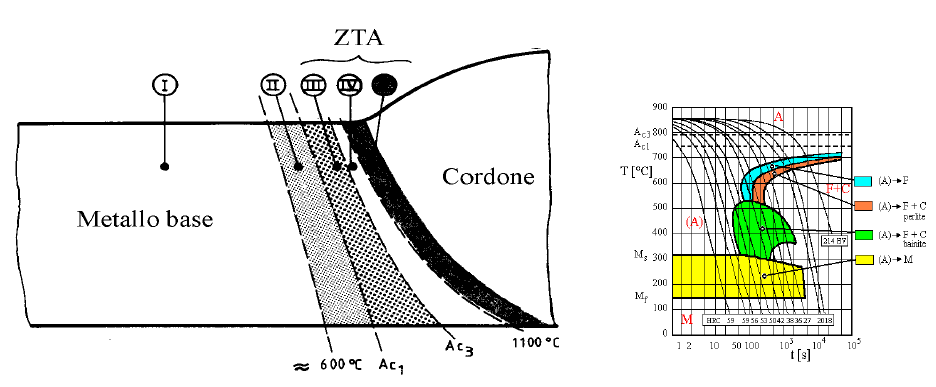

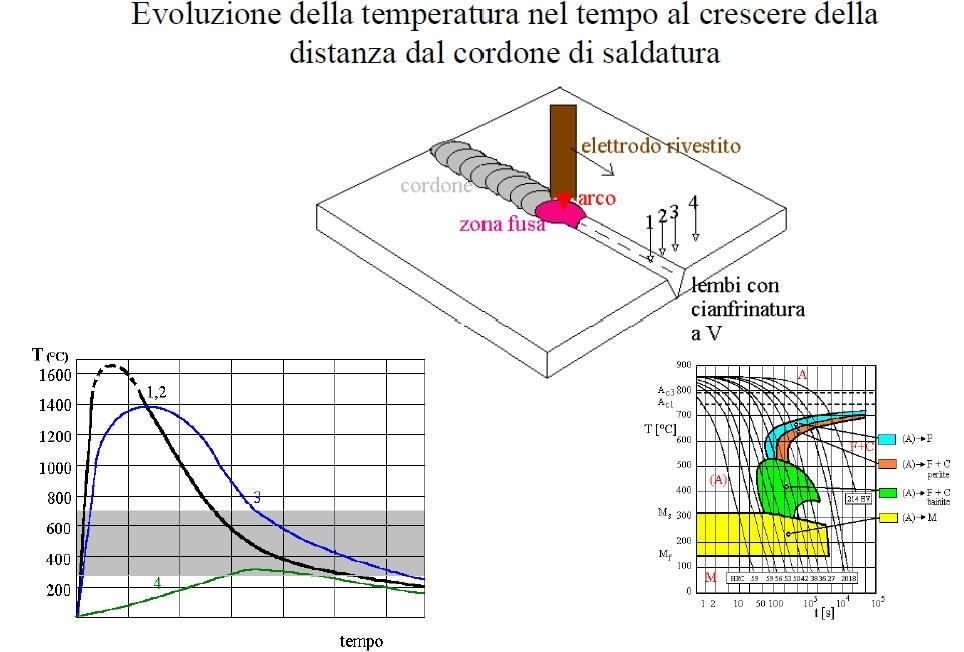

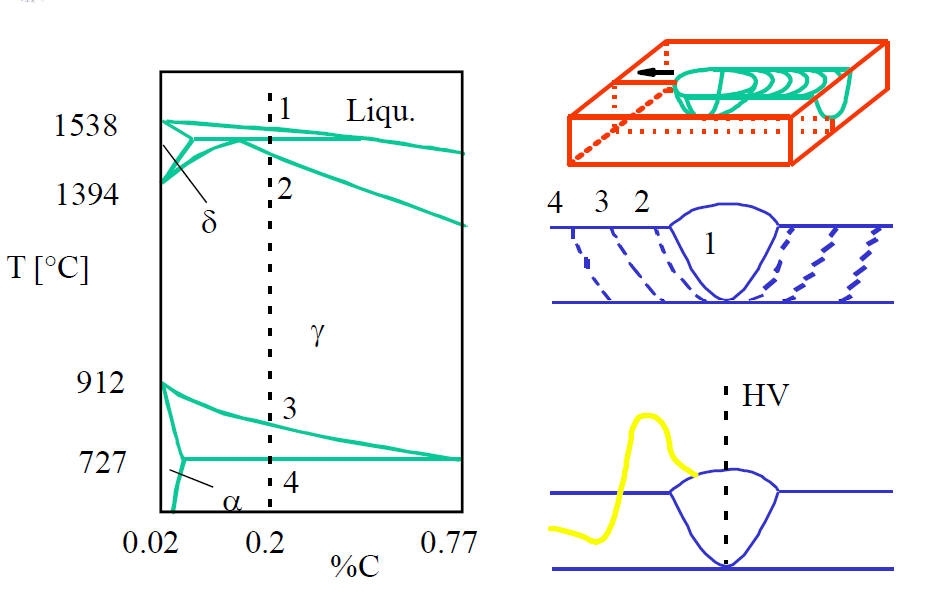

• Zona 1: La temperatura non supera i 600°C

• Zona 2: La temperatura è compresa fra 600°C ed Ac1

• Zona 3: La temperatura è compresa fra Ac1 ed Ac3

• Zona 4: La temperatura è compresa fra Ac3 e 1100°C circa

• Zona 5: La temperatura è compresa fra 1100 e 1500°C (fusione).

• Zona sotto cordone: nei vari punti del cordone, per velocità di raffreddamento decrescenti, si ottengono strutture martensitiche, bainitiche e ferriito-perlitiche.







INDICE

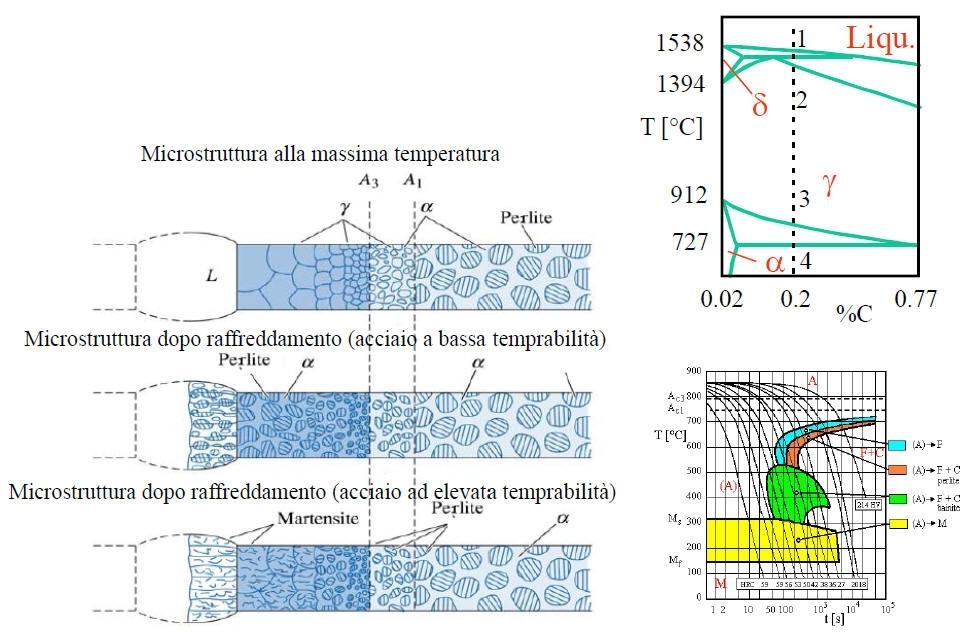

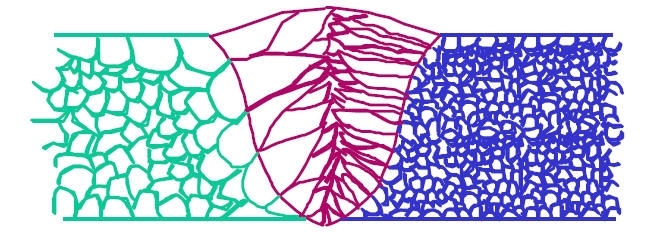

Influenza delle dimensioni del grano nel metallo base e nella zona di legame sulla struttura di solidificazione

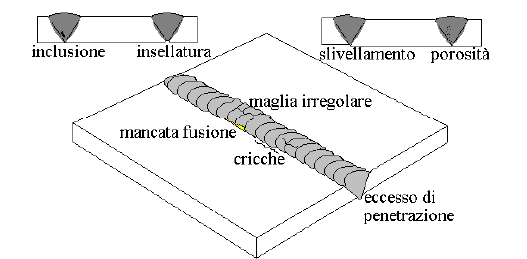

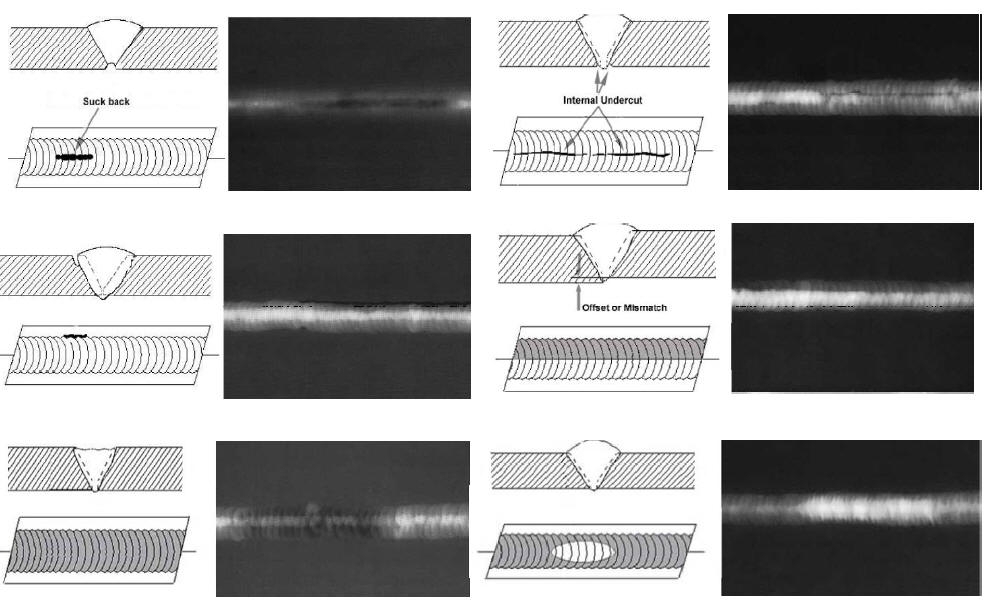

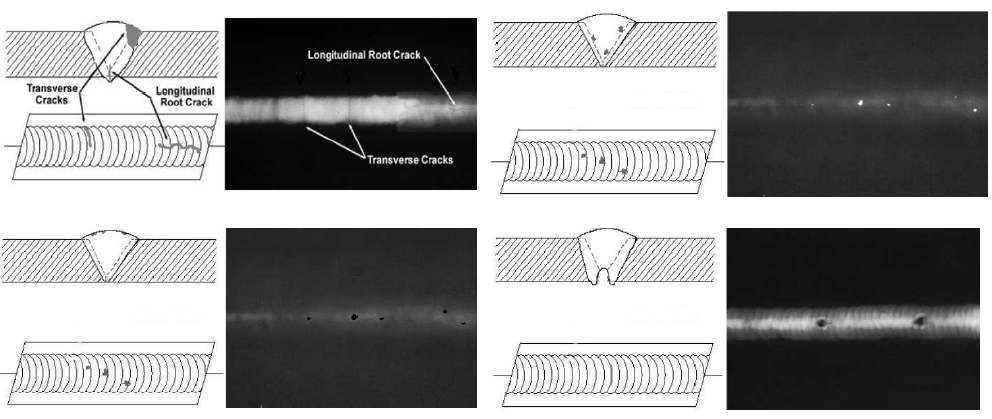

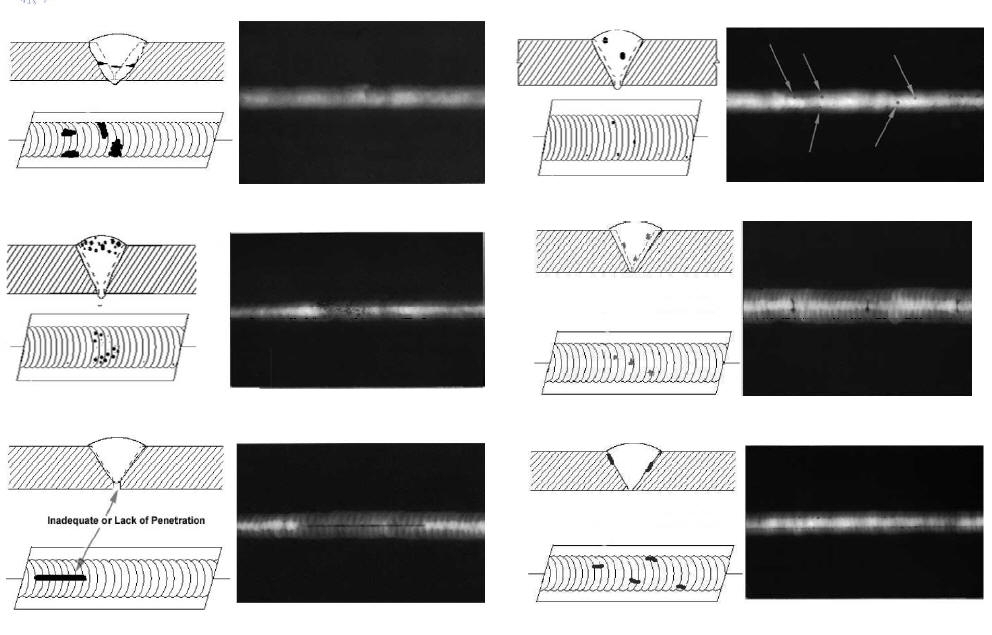

Possibili difetti macroscopici in una saldatura testa-testa in ZF o in ZTA.







I principali problemi metallurgici della ZF sono:

• Protezione dall’ambiente del bagno metallico

• Condizioni di raffreddamento



I problemi relativi alla solidificazione sono principalmente tre:

• Formazione di strutture dendritiche

• Formazione di cavità di ritiro

• Inglobamento di particelle non metalliche (ossidi, scorie,…)



La composizione del metallo di apporto deve essere simile a quella del metallo base, con le seguenti modifiche:

• %C inferiore a quello del metallo base (p.e. 0.1% contro lo 0.2%)

• Mo quasi sempre presente perché aumenta di molto la resistenza del giunto senza intaccare la tenacità (0.15-0.75%)

• Ni generalmente più alto del metallo base, per le stesse ragioni del Mo

• Si, S, P e V ridotti al minimo

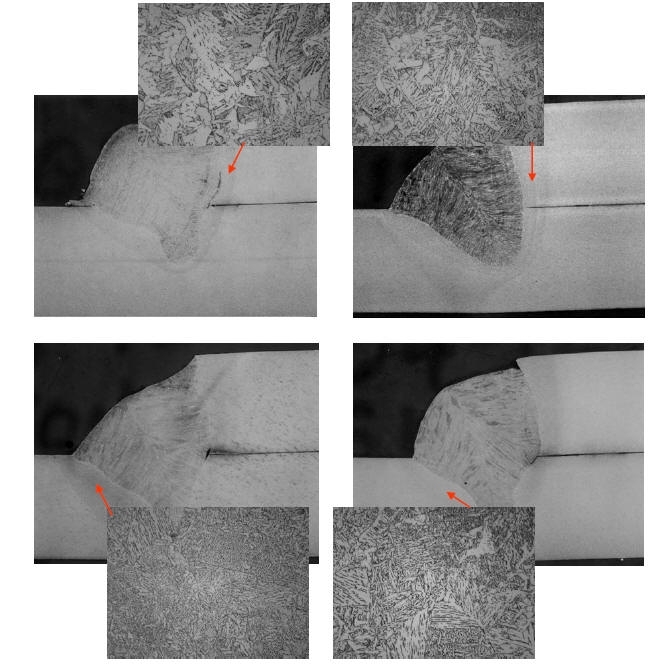

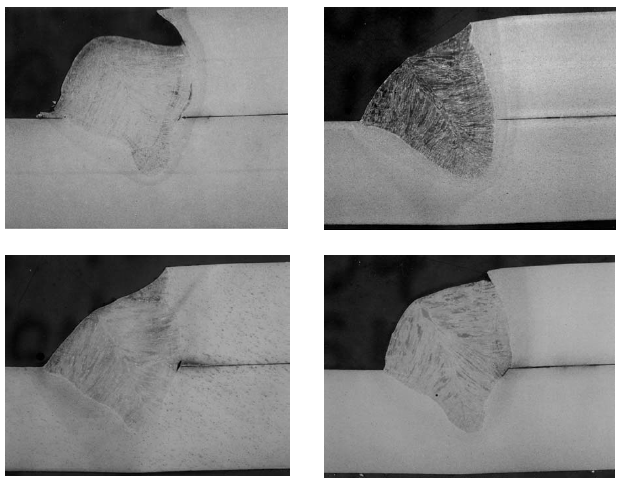

Lateralmente alla ZF si trova no due ZTA che possono subire, dopo una parziale oppure totale austenitizzazione, varie trasformazioni a seconda dell’apporto termico e della velocità di raffreddamento.

Per la saldabilità di un acciaio si può utilizzare come parametro il Carbonio equivalente CE:  Ceq = %C + %Mn/6 + (%Cr+%Mo+%V)/5 + (%Cu+%Ni)/15

• Ceq < 0.4% : non ci sono particolari problemi metallurgici

• 0.4< Ceq < 0.60 : si prescrive il preriscaldo dei lembi

• Ceq > 0.60% si prescrivono sia un pre che un postriscaldo



INDICE



Precipitazione di carburi in zona termicamente alterata













INDICE
