Capitolo ATS.N01: "Campanile e Cella Campanaria: influenza sul tono" - Pagina 03

Gli argomenti di questa pagina sono stati inseriti da Ing. Michele Cuzzoni nel 2012, aggiornati il 21/04/2016, e sono desunti dalla Bibliografia riportata a fondo pagina.

Voi siete il gradito visitatore n.° :





Privacy Policy





L'effetto Eco della Cella Campanaria





INDICE:





Caratteristiche dell'effetto eco

A pag M01.01 "Il batacchio da Carillon", è stata lasciata senza risposta la domanda per cui una campana chiusa nella cella campanaria ha un suono così attraente.

Dopo le prime considerazioni teoriche, si ritiene di poter dare la risposta: è l’effetto eco della cella campanaria in combinazione con il riverbero delle piastre di schermatura. Il primo aspetto è chiarito in Figura 01.

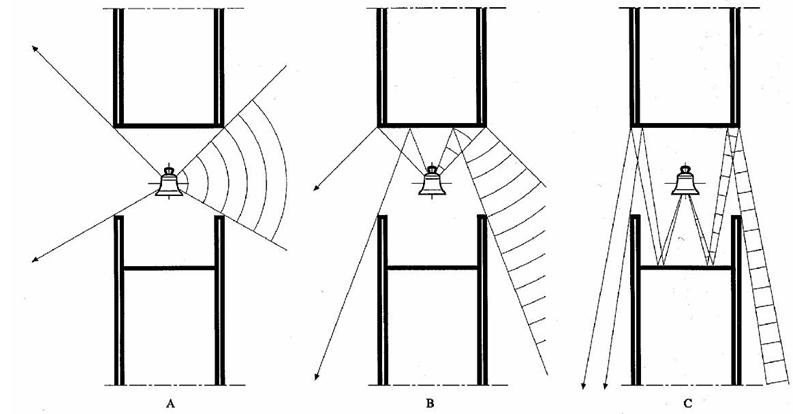

Figura 01: Effetto eco in una cella campanaria.



In questa figura si è cercato di dimostrare il modo in cui il suono di una campana può raggiungere l’ascoltatore.

In A si può vedere che dalla torre esce direttamente relativamente poco suono.

Un’altra parte urta contro il soffitto (B) o rimbalza sul pavimento e sul soffitto (C).

Naturalmente, le vie del suono possibili sono diverse.

La figura è un esempio generale che illustra come l’ascoltatore percepisca dopo il colpo un numero diverso di echi. Solo che per motivi diversi non tutti riconoscono l’eco. Trascorre del tempo tra le varie onde sonore che lasciano la torre, specialmente se di bassa frequenza.

Inoltre ogni parte del suono riflesso è in parte assorbito dalla superficie riflettente.

Si consideri che il suono riflesso riduce l’intensità sonora del 5-10% rispetto al suono originale. Ciò vuol dire che l’ascoltatore percepisce il suono diretto e per breve tempo il suo eco diminuito di forza.

In tutto ciò occorre ricordare, che, in pratica, le onde sonore non sono così ben definite come è indicato nel disegno.
