Tabelle: peso, diametro, nota, sagoma







INDICE:





Tabella: sagoma, nota ,diametro, peso



La tabella seguente indica, approssimativamente, il peso delle campane in rapporto alla nota musicale nominale e alla tipologia della sagoma:



Sagoma

Nota



Ultra leggera



Leggera



Medio Leggera



Media



Medio pesante



Pesante



Ultra pesante

Nominale



diam mm

peso kg



diam mm

peso kg



diam mm

peso kg



diam mm

peso kg



diam mm

peso kg



diam mm

peso kg



diam mm

peso kg

Fa # 2

Sol b 2



2012

3935



2100

4600



2175

5155



2243

5820



2315

6655



2390

7485



2470

8705

Sol 2



1860

3550



1940

4150



1998

4650



2060

5250



2124

6000



2190

6750



2260

7850

Sol # 2

La b 2



1754

2980



1830

3450



1885

3900



1943

4400



2004

5000



2066

5650



2132

6500

La 2



1655

2500



1726

2900



1778

3270



1833

3700



1890

4200



1949

4750



2011

5500

La # 2

Si b 2



1561

2100



1628

2450



1677

2730



1730

3100



1783

3500



1840

3970



1898

4600

Si 2



1473

1800



1536

2050



1583

2300



1631

2600



1682

2950



1734

3320



1790

3850

Nota



Ultra leggera



Leggera



Medio Leggera



Media



Medio pesante



Pesante



Ultra pesante

Nominale



diam mm

peso kg



diam mm

peso kg



diam mm

peso kg



diam mm

peso kg



diam mm

peso kg



diam mm

peso kg



diam mm

peso kg

DO 3



1390

1480



1435

1670



1490

1920



1539

2180



1587

2450



1636

2780



1680

3200

Do # 3

Re b 3



1311

1240



1354

1400



1400

1590



1451

1840



1497

2080



1543

2350



1593

2700

Re 3



1237

1040



1277

1180



1328

1360



1369

1540



1412

1770



1456

1960



1502

2300

Re # 3

Mi b 3



1167

880



1204

990



1253

1140



1292

1300



1332

1470



1373

1650



1418

1920

Mi 3



1101

730



1136

830



1182

960



1219

1090



1257

1230



1295

2390



1337

1580

Fa 3



1038

610



1072

690



1116

800



1150

910



1186

1030



1223

1170



1262

1350

Fa# 3

Sol b 3



979

515



1012

580



1052

670



1085

770



1119

870



1153

980



1190

1130

Sol 3



924

430



954

490



992

565



1023

640



1055

725



1088

820



1123

950

Sol # 3

La b 3



872

365



900

410



937

475



965

540



996

610



1026

690



1059

800

La 3



823

305



849

345



884

400



911

450



939

510



968

580



999

670

La # 3

Si b 3



776

255



801

290



834

335



859

380



886

430



914

480



943

560

Si 3



732

215



756

240



787

280



811

320



836

360



862

410



889

470

Nota



Ultra leggera



Leggera



Medio Leggera



Media



Medio pesante



Pesante



Ultra pesante

Nominale



diam mm

peso kg



diam mm

peso kg



diam mm

peso kg



diam mm

peso kg



diam mm

peso kg



diam mm

peso kg



diam mm

peso kg

DO 4



690

180



713

205



742

235



764

270



789

305



813

340



839

390

Do # 4

Re b 4



652

150



673

170



700

200



721

225



744

255



767

290



792

330

Re 4



615

128



635

145



660

165



680

190



702

215



724

240



747

280

Re #4

Mi b 4



580

107



598

120



628

140



642

160



662

180



682

200



705

235

Mi 4



547

90



565

105



588

118



605

135



624

150



644

170



665

195

Fa 4



516

75



533

85



554

98



571

112



589

127



608

143



627

165

Fa # 4

Sol b 4



487

63



503

72



523

82



539

94



556

107



573

120



592

140

Sol 4



459

53



474

60



493

68



509

79



525

90



541

101



558

118

Sol # 4

La b 4



437

44



452

50



470

57



485

66



500

75



515

84



531

98

La 4



396

36



410

41



426

47



440

54



454

61



468

68



483

79

La # 4

Si b 4



367

31



380

36



395

41



408

47



421

52



434

59



448

69

Si 4



347

24



360

28



374

32



386

37



398

42



410

47



423

55

Nota



Ultra leggera



Leggera



Medio Leggera



Media



Medio pesante



Pesante



Ultra pesante

Nominale



diam mm

peso kg



diam mm

peso kg



diam mm

peso kg



diam mm

peso kg



diam mm

peso kg



diam mm

peso kg



diam mm

peso kg

DO 5



326

21



340

25



353

29



364

34



375

39



386

44



398

51

Do #5

Re b 5



316

18



330

22



343

26



354

30



365

34



376

38



388

44

Re 5



301

15



315

19



327

22



337

25



347

28



357

31



368

36

Re # 5

Mi b 5



287

12



300

16



311

19



321

22



331

25



341

28



352

33

Mi 5



267

10



280

14



290

17



299

20



308

23



317

26



327

31

Fa 5



245

8



260

12



269

15



277

18



285

21



293

24



302

29



INDICE



Tabella Barigozzi (Sagoma fissa)



Ecco un esempio di tabella usata dal Fonditore Storico Barigozzi per stimare il peso delle sue campane (di sagoma fissa) rispetto alla nota ed al diametro.

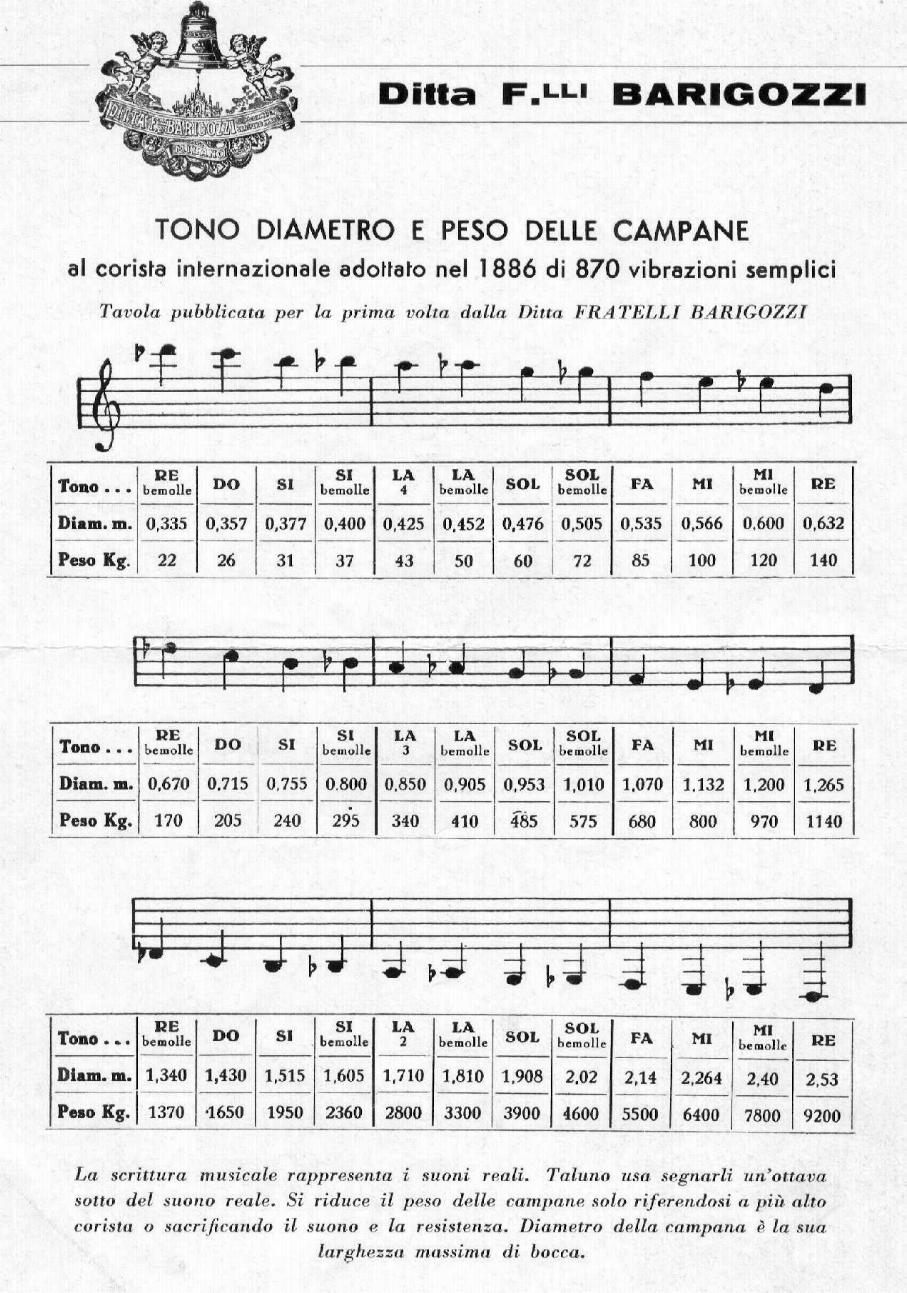

Fig. 2 - Tabella tono - diametro - peso delle Campane Storiche Barigozzi (sagoma fissa)



INDICE






Tabella Grassmayr (Sagoma variabile)

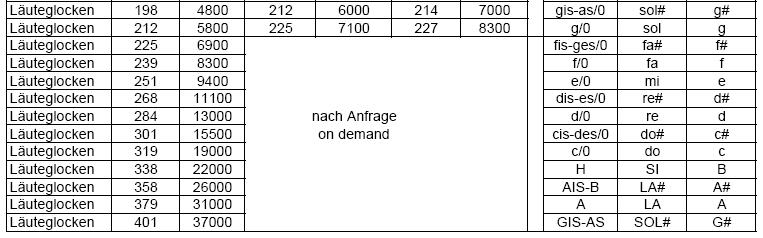

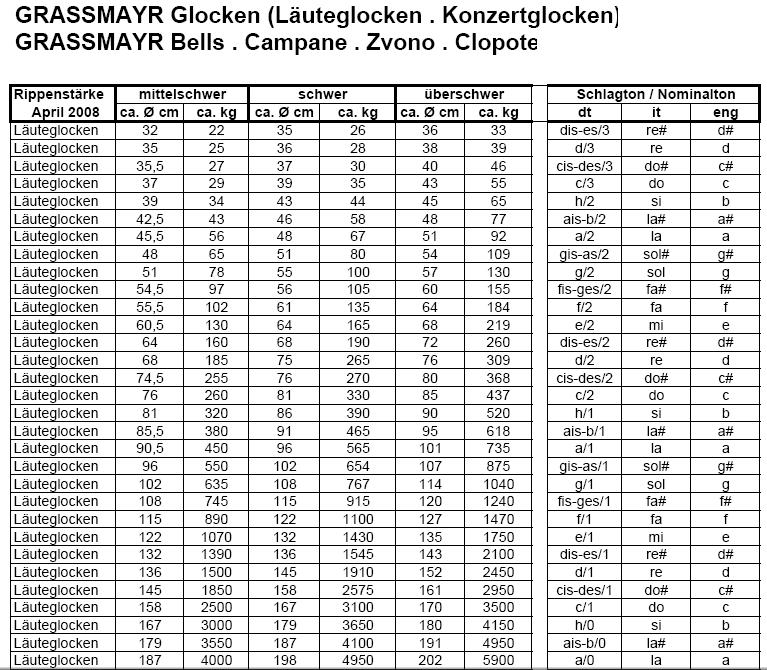

Fig. 3 - Tabella tono - diametro - peso delle Campane Contemporanee di Grassmayr (sagoma variabile)



INDICE










Tabella Rűetschi (sagoma variabile)

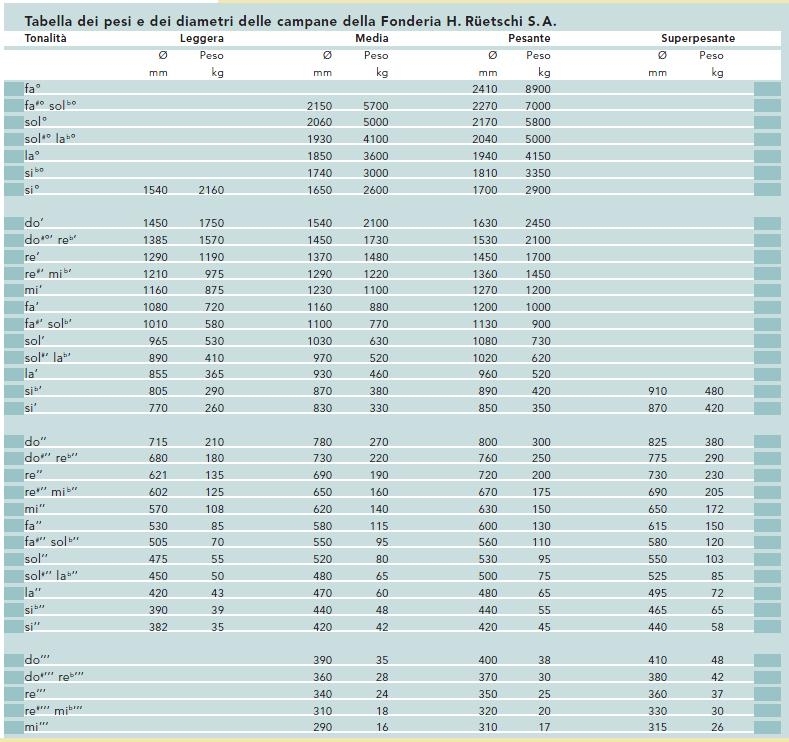

Fig. 4 - Tabella tono - diametro - peso delle Campane Contemporanee di H. Rűetschi S. A. (sagoma variabile)



INDICE






Bibliografia


Bib-TS-000 - Testo di Ing. Michele Cuzzoni
Bib-TS-174 - Tabella Sagoma / Nota / Diametro / Peso: - Da Sol2 a Fa#4 : Riproduzione di tabella su formato cartaceo proveniente da Verona in data 24-03-2007; - Fa#2 : Ottenuta per doppia interpolazione dei dati da Sol2 - Calcolo di 12 dati: Ing. Michele Cuzzoni - - Da Sol4 a Fa5 : Ottenuta per doppia interpolazione dei dati da Solb4 - Calcolo di 132 dati : Ing. Michele Cuzzoni
Bib-TS-175 - Immagine della Tabella Barigozzi: vedere pagina del Fonditore Barigozzi in Sezione Storica
