Privacy Policy
Cookie Policy



Portale "Ingegneria e Campanologia" - Autore - Sommario - Mappa del Sito - Home


 Metallurgia dei metalli e delle leghe

AREA I - ARTE TECNICO-SCIENTIFICA (ATS)

Cap. ATS-H02 - Metallurgia - Pag. ATS-H02.04

Gli argomenti trattati sono stati inseriti da Ing. Arch. Michele Cuzzoni nel 2012 - © Copyright 2007- 2024 - e sono desunti dalla documentazione indicata in Bibliografia a fondo pagina




Leghe di Piombo



INDICE:





Dati chimici sul Piombo

Tf = 325°C

Rm = 14 MPa (getti)

Rs = 10 MPa (getti)

A% = 40 (getti)

HB = 4 (getti)

Rm = 19 MPa (lamiere)

Rs = 12 MPa (lamiere)

A% = 50 (lamiere)

E = 17 GPa

Date le sue pessime proprietà meccaniche, non migliorabili sensibilmente mediante trattamenti termici, in quanto la sua temperatura di riciristallizzazione è inferiore alla temperatura ambiente, ma solo mediante aggiunte di elementi di lega quali ad esempio il Ca, trova impieghi grazie a:

• Peso specifico elevato;

• Elevata resistenza alla corrosione;

• Elevata resistenza alla penetrazione di radiazioni;

• Elevata lavorabilità

• Costo ridotto



INDICE

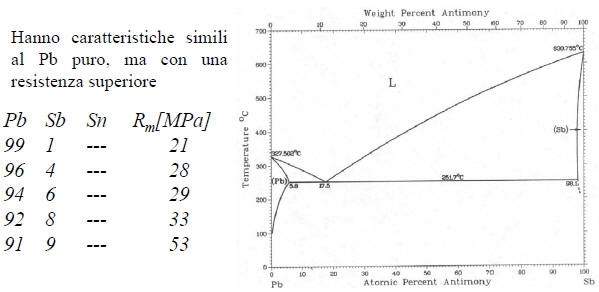

Pb-Sb



INDICE

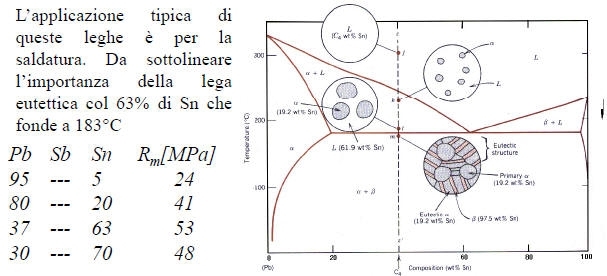

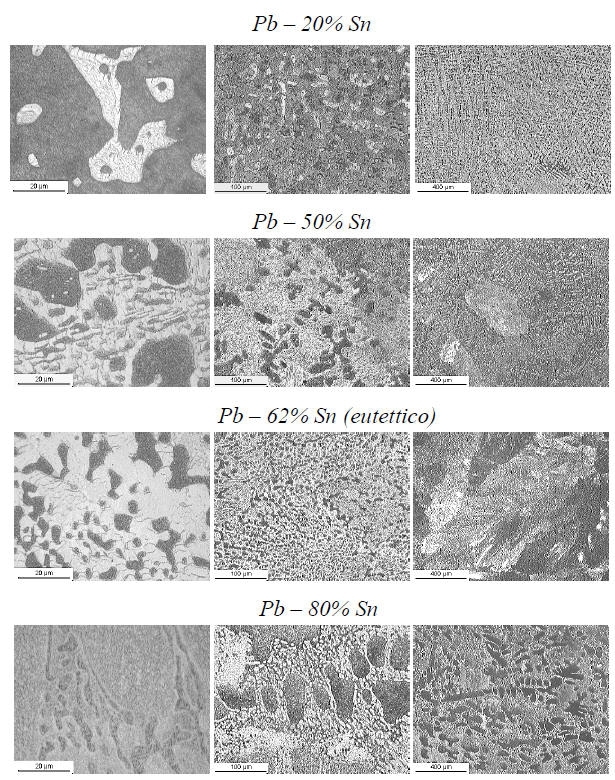

Pb-Sn



INDICE



Pb-Sb-Sn o leghe antifrizione





INDICE






Portale "Ingegneria e Campanologia" - Autore - Sommario - Mappa del Sito - Home

Bibliografia



Bib-TS-010 - M. Cavallini, F. Iacoviello - Materiali Metallici - Francesco Ciolfi Editore, via E. De Nicola, Cassino

Bib-TS-011 - W. Nicodemi - Metallurgia - Masson, Milano

Bib-TS-012 - A. Cigada - Struttura e proprietà dei materiali metallici - Città Studi, Milano

Bib-TS-013 - Lucidi del corso di "Metallurgia" sono disponibili in formato pdf all’indirizzo: http://www.metallurgia.unicas.it







TOP
